ANSYS命令详解:LEXTND命令在指定距离线延伸中的应用

1.命令格式

  • LEXTND, NL1, NK1, DIST, KEEP

其中,

  • NL1:待延伸线的线号。如果NL1=P,则激活图形拾取功能,忽略命令的其它内容
  • NK1:关键点号,待延伸线NL1上的两侧端点之一,决定了往哪个方向延伸
  • DIST:关键点号NK1的延伸长度
  • KEEP:是否保留输入特性选项,可取如下值
  • 0——修改原来的线,并产生新的关键点
  • 1——不修改原来的线,产生新线覆盖原来的线。

2.操作路径

  • Main Menu> Preprocessor> Modeling> Operate> Extend Line


3.实例

输入命令:

/PREP7

K,1,0,0,0

K,2,1,0,0

K,3,1,1,0

LSTR,1,2

LSTR,1,3

LEXTND,1,2,3,0

LEXTND,2,1,5,1

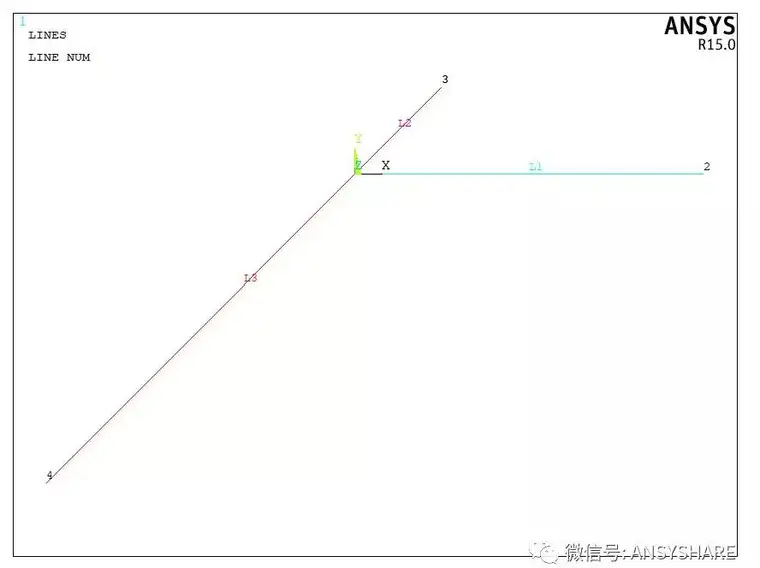

则生成的图线如图1所示


图1 生成的图线

4.参考资料

  • ANSYS HELP 15.0
