骨料填充模型的绘制方法-ANSYS APDL命令的使用-不同形状-不同大小的图形填充
在材料科学和工程领域,我们经常面临一个挑战:如何在材料内部随机生成加强骨料或缺陷孔隙。这种随机性的引入对于模拟材料的真实行为至关重要,因为它可以更好地反映材料在实际应用中的复杂性和不确定性。本文将介绍如何使用ANSYS软件中的APDL(ANSYS Parametric Design Language)命令来实现这一需求,并通过一个简单的平面案例来详细解析操作步骤。
一、问题概述与关键点
在建模过程中,随机生成加强骨料或缺陷孔隙的问题可以简化为在指定区域内随机放置图形的问题。这个过程需要考虑以下几个关键点:
二、保障填充率
为了保障填充率,我们可以采用累加的方法来确定是否超过全部图形的比例。具体步骤如下:
三、确保图形互不重合
为了确保生成的图形之间互不重合,我们可以采用以下策略:
四、随机函数的生成

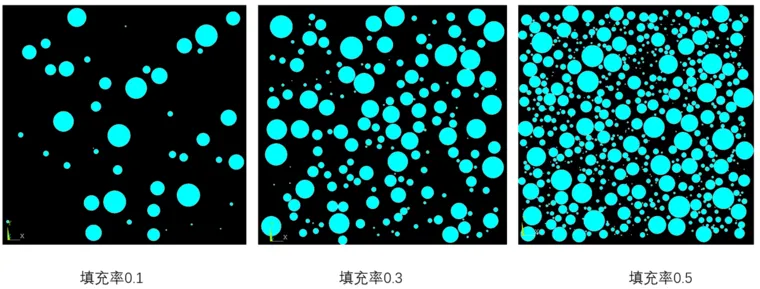

在ANSYS APDL中,我们可以使用RAND函数来生成随机数。例如,RAND(MIN_CIRCLE_RADIUS, MAX_CIRCLE_RADIUS)函数可以生成一个在最小半径和最大半径之间的随机半径值。通过这种方式,我们可以实现图形大小和形状的随机性。
五、案例分析与应用

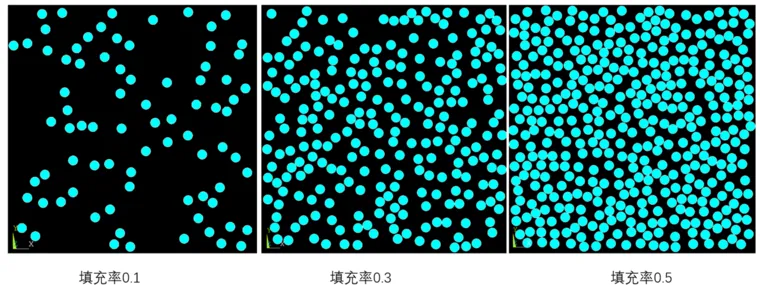

以一个简单的平面案例为例,假设我们需要在一个100x100的区域内随机生成圆形加强骨料,填充率为0.2。首先,我们可以使用APDL编写一个循环来不断生成随机的圆心坐标和半径,直到达到设定的填充率为止。在每次生成圆形时,都需要检查是否与已生成的圆形发生干涉。如果有干涉,则需要重新生成新的圆形。最后,将生成的模型导出为所需的格式进行后续的模拟和分析。
通过这种方法,我们可以有效地在材料内部随机生成加强骨料或缺陷孔隙等结构,为更准确地模拟材料的真实行为提供有力支持。同时,这种方法也可以应用于其他类似的随机生成问题中,具有广泛的应用前景
以下为apdl的完整命令
finish
/clear
! 定义参数
PI = 3.141592653589793
PLANE_HEIGHT = 100 ! 平面高度
PLANE_WIDTH = 100 ! 平面宽度
MIN_CIRCLE_RADIUS = 0.2 ! 最小圆半径
MAX_CIRCLE_RADIUS = 5 ! 最大圆半径
NUM_CIRCLES = 10000 ! 圆的数量
TOLERANCE = 0.1 ! 避免干涉的公差
areaplne=PLANE_HEIGHT*PLANE_WIDTH
fillcc=0.3
truecircle=areaplne*fillcc
