ANSYS APDL实战:球体建模技巧

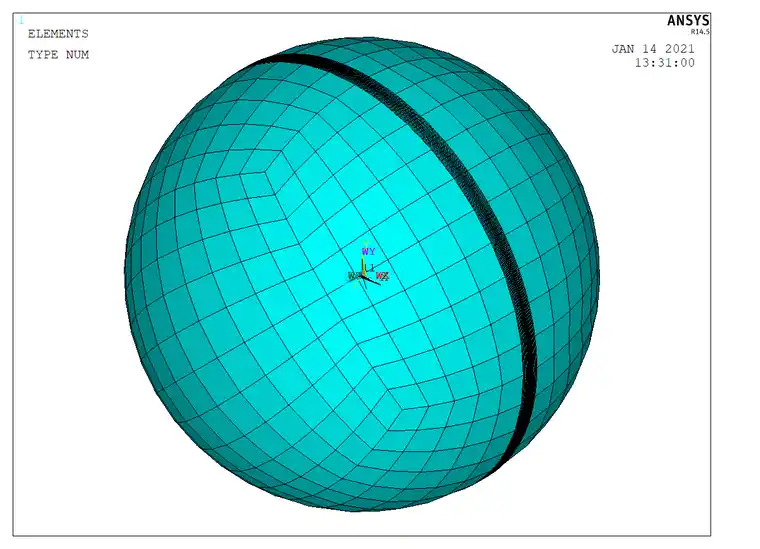

  • 先上效果图(其中包含了接触区的画法)


  • 再上命令流
  • !参数定义

d=1!球的直径

ox=1!球的中心坐标x

oy=1!球的中心坐标y

oz=1!球的中心坐标z

b=0.02!接触区域半宽设置(理论计算)

/PREP7

ET,1,SOLID185

*set,d,1

*set,b1,0.8*d

sphere,d,,0,-90

wpro,-45.000000,,

wpro,,,-45.000000

VSBW,       1

wpro,,,45.000000

wpro,,,45.000000

VSBW,       3

VDELE,       1, , ,1

VDELE,       2, , ,1

KL,4,1/3, ,

KL,10,2/3, ,

KL,11,2/3, ,

KL,15,1/3, ,

LAREA,       1,      11,      11

LAREA,       1,       3,      12

LAREA,       3,      10,       7

LAREA,      10,      11,      13

AL,1,2,3,5

VSBA, 4, 1, SEPO,,

!复制体

CSYS,1

VGEN,4,1,1, , ,90, , ,0

!镜像

CSKP,11,0,5,15,1,1,1,

VSYMM,Z,1, , , ,0,0

VSYMM,Z,2, , , ,0,0

CSKP,11,0,5,4,12,1,1,

VSYMM,Z,1, , , ,0,0

VSYMM,Z,2, , , ,0,0

  • !内部正方体合一

VSEL,U, , ,       2

VADD,1,3,4,5,6,8

wpro,,,-45.000000

wpro,45.000000,,

ALLSEL,ALL

VSBW,       2

VSBW,       10

wpoff,0,0,2*b

VSBW,       1

VSBW,       2

wpoff,0,0,-4*b

VSBW,       3

VSBW,       4

wpoff,0,0,2*b

SPH4,0,0,0,b1

VSBA,2,19,SEPO,,

VSBA,5,19,SEPO,,

VSBA,6,19,SEPO,,

VSBA,10,19,SEPO,,

!VSBA,9,19,SEPO,,

!VSBA,7,19,SEPO,,

VDELE,       4, , ,1

  • !meshing volume 11(网格划分部分)

!长、宽

LSEL,S , , ,20

LSEL,A , , ,13

LSEL,A , , ,85

LSEL,A , , ,94

LSEL,A , , ,87

LSEL,A , , ,95

LSEL,A , , ,90

LSEL,A , , ,96

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,97

LSEL,A , , ,98

LSEL,A , , ,99

LSEL,A , , ,100

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,5, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       11

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 8

!长、宽

LSEL,S , , ,6

LSEL,A , , ,7

LSEL,A , , ,48

LSEL,A , , ,86

LSEL,A , , ,49

LSEL,A , , ,88

LSEL,A , , ,50

LSEL,A , , ,89

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,51

LSEL,A , , ,52

LSEL,A , , ,65

LSEL,A , , ,66

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,5, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       8

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 1

!长、宽

LSEL,S , , ,7

LSEL,A , , ,18

LSEL,A , , ,48

LSEL,A , , ,26

LSEL,A , , ,33

LSEL,A , , ,34

LSEL,A , , ,49

LSEL,A , , ,50

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,1

LSEL,A , , ,3

LSEL,A , , ,9

LSEL,A , , ,47

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,3, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       1

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 3

!长、宽

LSEL,S , , ,13

LSEL,A , , ,18

LSEL,A , , ,26

LSEL,A , , ,94

LSEL,A , , ,33

LSEL,A , , ,95

LSEL,A , , ,34

LSEL,A , , ,96

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,11

LSEL,A , , ,12

LSEL,A , , ,15

LSEL,A , , ,93

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,3, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       3

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 5

LSEL,S , , ,2

LSEL,A , , ,8

LSEL,A , , ,22

LSEL,A , , ,146

LSEL,A , , ,4

LSEL,A , , ,40

LSEL,A , , ,5

LSEL,A , , ,145

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,10

LSEL,A , , ,147

LSEL,A , , ,14

LSEL,A , , ,148

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,5, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       5

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 6

LSEL,S , , ,41

LSEL,A , , ,28

LSEL,A , , ,21

LSEL,A , , ,44

LSEL,A , , ,25

LSEL,A , , ,42

LSEL,A , , ,43

LSEL,A , , ,27

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,45

LSEL,A , , ,29

LSEL,A , , ,39

LSEL,A , , ,46

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,5, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       6

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 2

LSEL,S , , ,130

LSEL,A , , ,68

LSEL,A , , ,16

LSEL,A , , ,127

LSEL,A , , ,17

LSEL,A , , ,131

LSEL,A , , ,132

LSEL,A , , ,24

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,125

LSEL,A , , ,126

LSEL,A , , ,128

LSEL,A , , ,129

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,3, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       2

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 12

LSEL,S , , ,102

LSEL,A , , ,109

LSEL,A , , ,103

LSEL,A , , ,111

LSEL,A , , ,104

LSEL,A , , ,112

LSEL,A , , ,101

LSEL,A , , ,107

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,105

LSEL,A , , ,106

LSEL,A , , ,108

LSEL,A , , ,110

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,3, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       12

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 15

LSEL,S , , ,151

LSEL,A , , ,152

LSEL,A , , ,155

LSEL,A , , ,158

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,153

LSEL,A , , ,159

LSEL,A , , ,160

LSEL,A , , ,154

CM,_Y4,LINE

!*

LESIZE,_Y4, , ,5, , , , ,1

!*

CMDELE,_Y4

LSEL,S , , ,150

LSEL,A , , ,157

LSEL,A , , ,149

LSEL,A , , ,156

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,4, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       15

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 16

LSEL,S , , ,163

LSEL,A , , ,164

LSEL,A , , ,167

LSEL,A , , ,170

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,165

LSEL,A , , ,171

LSEL,A , , ,166

LSEL,A , , ,172

CM,_Y4,LINE

!*

LESIZE,_Y4, , ,5, , , , ,1

!*

CMDELE,_Y4

LSEL,S , , ,162

LSEL,A , , ,169

LSEL,A , , ,161

LSEL,A , , ,168

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,4, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       16

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 13

!宽度

LSEL,S , , ,117

LSEL,A , , ,118

LSEL,A , , ,120

LSEL,A , , ,121

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10,1.4, , , ,1

!*

CMDELE,_Y3

!径向

LSEL,S , , ,114

LSEL,A , , ,122

LSEL,A , , ,113

LSEL,A , , ,119

CM,_Y4,LINE

!*

LESIZE,_Y4, , ,4,, , , ,1

!*

CMDELE,_Y4

!C长度

LSEL,S , , ,116

LSEL,A , , ,124

LSEL,A , , ,115

LSEL,A , , ,123

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,100,, , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       13

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 14

!宽度

LSEL,S , , ,137

LSEL,A , , ,140

LSEL,A , , ,138

LSEL,A , , ,142

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10,1.4, , , ,1

!*

CMDELE,_Y3

!径向

LSEL,S , , ,134

LSEL,A , , ,143

LSEL,A , , ,133

LSEL,A , , ,141

CM,_Y4,LINE

!*

LESIZE,_Y4, , ,4,, , , ,1

!*

CMDELE,_Y4

!C长度

LSEL,S , , ,144

LSEL,A , , ,135

LSEL,A , , ,136

LSEL,A , , ,139

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,100, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       14

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !周向阵列体和网格

CSYS,1

VGEN,4,2,2, , ,90, , ,0

VGEN,4,5,6, , ,90, , ,0

VGEN,4,12,16, , ,90, , ,0

!meshing volume 9

LSEL,S , , ,75

LSEL,A , , ,84

LSEL,A , , ,73

LSEL,A , , ,80

LSEL,A , , ,76

LSEL,A , , ,77

LSEL,A , , ,74

LSEL,A , , ,83

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,78

LSEL,A , , ,79

LSEL,A , , ,81

LSEL,A , , ,82

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,14, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       9

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !meshing volume 7

LSEL,S , , ,55

LSEL,A , , ,64

LSEL,A , , ,53

LSEL,A , , ,60

LSEL,A , , ,56

LSEL,A , , ,57

LSEL,A , , ,54

LSEL,A , , ,63

CM,_Y3,LINE

!*

LESIZE,_Y3, , ,10, , , , ,1

!*

CMDELE,_Y3

LSEL,S , , ,58

LSEL,A , , ,59

LSEL,A , , ,61

LSEL,A , , ,62

CM,_Y2,LINE

!*

LESIZE,_Y2, , ,14, , , , ,1

!*

CMDELE,_Y2

MSHAPE,0,3D

MSHKEY,1

!*

CM,_Y,VOLU

VSEL, , , ,       7

CM,_Y1,VOLU

CHKMSH,'VOLU'

CMSEL,S,_Y

!*

VMESH,_Y1

!*

CMDELE,_Y

CMDELE,_Y1

  • !球体整体移动到指定位置

CSYS,0

VGEN, ,1,38,1 ,ox,oy,oz, , ,1


命令流有点多,看着比较烦,可以下载自己操作,修改啥的。

发现其他问题的话,求指正。

谢谢。
