ANSYS APDL实体与壳单元（非共节点）连接技巧

实体单元和壳单元之间的连接是ANSYS中常见的问题。即使两种单元之间共节点，但单元之间不连续（实体单元每个节点有3个平动自由度，而壳单元每个节点有3个平动自由度和3个转动自由度），对于两种单元之间面面接触，可直接定义刚域，本文主要采用MPC法对实体-壳单元的连接方法进行说明。

1 单元类型

算例模型中，实体单元采用SOLID45，壳单元采用SHELL63，接触位置不共节点。对于两种单元之间的连接，通过目标单元TARGE170和接触单元CONTA175实现，定义约束为实体-壳约束，接触单元为MPC算法，接触类型为绑定接触。

2 有限元模型和绑定接触

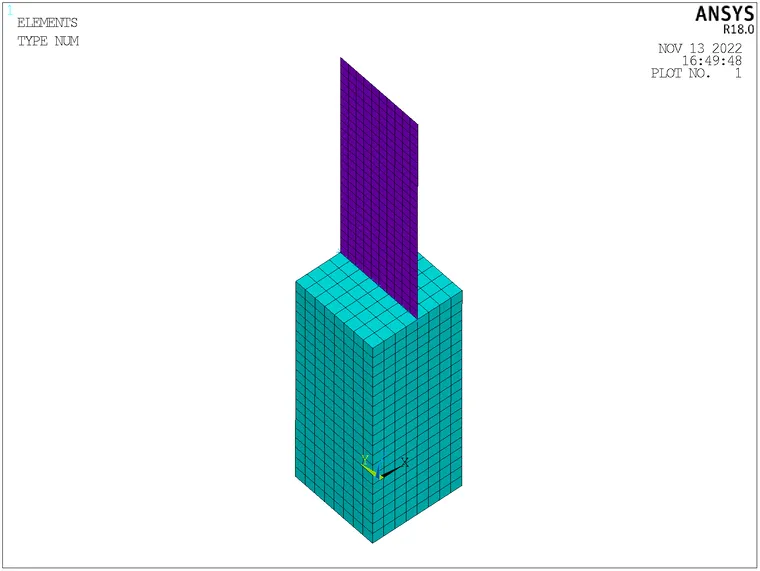

图1 底部固定约束，壳单元施加均布荷载

图2 目标单元和接触单元

3 计算结果

图3 von Mises stress

图4 X-Component of displacement
