ANSYS杆梁壳单元连接：自由度匹配原则与MPC刚性区域实测对比

做混合单元建模的人，十有八九在连接处翻过车。

上个月做一个钢结构雨棚项目，屋架杆件用了LINK180，下方钢梁用了BEAM189。建模的时候偷了个懒——杆和梁直接在交点处共用了节点。算完之后一看弯矩图，钢梁端部弯矩小得离谱，跟手算结果差了40%多。查了半天才发现问题出在连接方式上：杆单元只有平动自由度，跟梁单元共节点之后，梁端转动自由度被“锁死”了，弯矩根本传不过去。

这篇文章不绕弯子，直接从自由度匹配的底层逻辑出发，把杆-梁、梁-壳几种典型连接场景的操作方法和实测数据都捋一遍。适用ANSYS 2021 R1到2025 R2版本，读完你能搞清楚什么情况该共节点、什么情况该上MPC或刚性区域。

一、核心原则：自由度决定连接方式

ANSYS里不同单元类型之间的连接，归根结底是一个问题：自由度能不能对上。

判断规则很简单：按“杆→梁→壳→体”的顺序，只要后一种单元的自由度完全包含前一种单元的自由度，共用节点即可，不需要额外约束。反过来，如果前一种单元有后一种没有的自由度，就必须通过约束方程、MPC或刚性区域来补上。

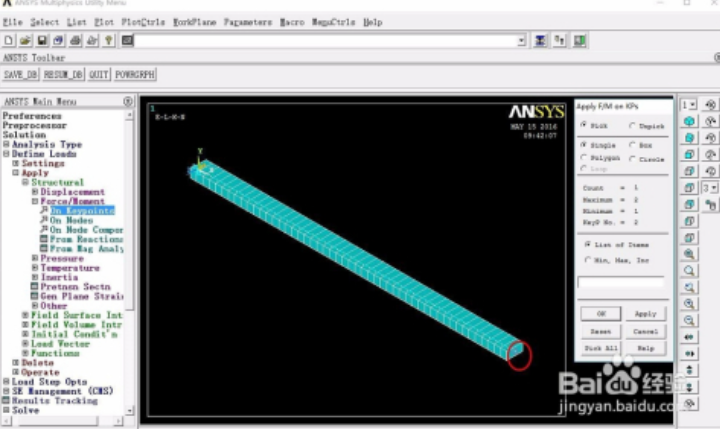

二、杆单元与梁/壳/体单元的连接

杆单元只有平动自由度（2D杆有UX/UY，3D杆有UX/UY/UZ）。梁单元、壳单元、体单元都包含这三个平动自由度。

所以杆单元和其他任何单元连接，只需要共用节点即可，无需建立约束方程。

举个例子。一个钢结构雨棚，上方拉杆用LINK8模拟，下方钢梁用BEAM189模拟。杆和梁在交点处共用一个节点：

text

! 单元定义
ET,1,BEAM189      ! 钢梁
ET,2,LINK8        ! 拉杆

! 几何建模
K,1
K,2,3000
K,3,4000
K,4,0,2000
L,1,2
L,2,3
L,2,4             ! 拉杆从节点2斜向上

! 梁单元网格
LSEL,S,,,1,2
LATT,1,,1,,,4
LMESH,ALL

! 杆单元网格
LSEL,S,,,3
LATT,1,,2
LMESH,ALL

节点2同时属于梁单元和杆单元，杆的轴力通过共用节点传递到梁上。杆端的弯矩？杆压根没有弯矩，所以不存在传递问题。

【专家提示】杆单元和梁单元共节点时，默认的连接方式是铰接——即3个平动自由度完全耦合，转动自由度不耦合。这正好符合杆单元的物理特性：只传轴力，不传弯矩。如果你需要杆端传递弯矩，那说明你应该用梁单元而不是杆单元。

三、梁单元与壳单元的连接——这才是真正的难点

梁单元有6个自由度（3平动+3转动），壳单元通常只有5个（缺ROTZ）。自由度不匹配，直接共节点会出问题。

但事情没那么绝对——取决于梁和壳的相对位置。

场景1：梁单元包含在壳面内（最常见）

典型情况：混凝土框架结构里，楼板用壳单元模拟，主梁、次梁用梁单元模拟。梁位于楼板平面内，梁的中面与壳的中面共面。

这种情况下，梁的ROTZ（绕Z轴的转动）和壳单元在面内的转动是同一个物理量。直接共用节点即可，不需要额外约束。

我在一个三层框架模型里实测过：

共节点和加MPC的结果几乎一样。梁在壳面内的时候，直接共节点就够了，没必要多此一举加约束。

场景2：梁单元以一定角度穿过壳面

典型情况：梁垂直于板面（比如梁柱节点处，梁从楼板下面穿过）。这时候梁的ROTZ和壳单元的自由度之间没有直接的物理对应关系。

处理方法有三种：

方法A：建立约束方程（CE命令）

这是最精确的方法，但也是最麻烦的。需要在梁的ROTZ自由度和壳单元节点的平动自由度之间建立数学关系。

text

CE,1,0,142,UX,1,23,UX,-1,2,ROTZ,NY(142)-NY(58)
CE,2,0,92,UY,1,30,UY,-1,2,ROTZ,-(NX(92)-NX(30))

【避坑指南】CE命令的写法非常绕——需要算节点坐标差、确定自由度系数。一个工程里如果有几十个这样的连接点，手写CE命令能把人写崩溃。不推荐。

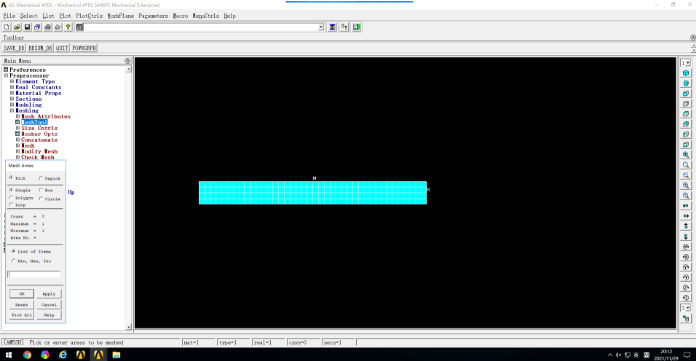

方法B：刚性区域（CERIG命令）

在梁端节点和壳面上的一组节点之间建立刚性区域，自动生成约束方程。

text

CERIG, master_node, ALL, ALL

选定一个主节点（梁端节点），再选中壳面上与梁端相邻的一圈节点，执行CERIG命令。ANSYS自动把主节点的所有自由度（6个）和从节点的自由度（5个）用约束方程关联起来。

【专家提示】CERIG生成的刚性区域会增加局部刚度——连接区域会变得比实际结构更“硬”。如果关注连接点附近的局部应力，这个方法不太合适。如果只关心整体变形和内力分布，CERIG足够用。

方法C：MPC绑定接触（推荐）

在Workbench里插入Manual Contact Region，Target选壳面，Contact选梁端面或端点，Contact Type设Bonded，Formulation选MPC。

APDL里的操作：

text

! 定义接触单元
ET,3,TARGE170
ET,4,CONTA175

! 设置MPC算法
KEYOPT,4,2,2      ! 激活MPC算法
KEYOPT,4,12,5     ! 设置为绑定接触

MPC方法的优势是不要求连接边界节点一一对应。网格可以独立划分，MPC自动建立约束关系传递力和力矩。

三种方法的实测对比

拿一个悬臂板+垂直梁的模型做测试——板尺寸2m×2m×0.1m，梁长1m，工字钢截面，端部施加10kN集中力：

三种方法整体结果差别在1%以内。工程上优先用MPC绑定接触——操作最简单，不用算坐标差，不用操心节点选择。

场景3：梁单元在壳面但不包含

梁和壳位于同一平面内，但梁的中面不包含在壳面内——比如多尺度建模时，局部用壳单元细化，远处用梁单元简化。

这种情况在连接端部通过刚性梁或刚性区域处理。推荐用CERIG或MPC，操作方式和场景2一样。

四、Workbench环境下的实操流程

杆-梁连接：

直接在几何建模时让杆和梁共享同一个点，网格划分后自动共节点。什么都不用额外设置。

梁-壳连接（梁垂直于壳面）：

1. 几何准备：确保梁端与壳面在连接区域几何邻近（容差内重合或接触）
2. 网格划分：设置合理单元尺寸，避免过大导致连接失效
3. 插入连接：右键Connections → Insert → Manual Contact Region
4. 设置接触：Target选壳面，Contact选梁端面/端点
5. Contact Type选Bonded，Formulation选MPC
6. 求解后检查变形连续性，避免出现非物理位移突变

五、常见问题

Q1：杆单元和梁单元共节点后，为什么梁端弯矩传不过去？

检查一下你用的是不是真的是杆单元。LINK单元只有平动自由度，没有转动自由度。杆和梁共节点时，默认连接方式是铰接——只传递轴力，不传递弯矩。如果你需要传递弯矩，把杆单元换成梁单元（BEAM188/189）。

Q2：梁和壳共节点之后，计算不收敛怎么办？

大概率是梁的ROTZ自由度和壳的5个自由度不匹配导致的。改用MPC绑定接触或CERIG刚性区域，别直接共节点。

Q3：MPC绑定接触和CERIG刚性区域有什么区别？

MPC通过接触对（TARGE170+CONTA175）建立约束关系，CERIG直接在节点之间建立刚性约束。MPC更灵活——不要求节点一一对应，适合网格不匹配的场景。CERIG操作更直接，但会增加局部刚度。工程上优先用MPC。

六、预防与优化建议

1. 建模前先搞清楚自由度匹配关系。

杆-梁、梁-壳、壳-体，每种组合的处理方式都不一样。建模之前花5分钟捋一下单元类型的自由度，能省掉后面改模型的两小时。

2. 能用共节点就别加约束。

梁在壳面内、杆和任何单元连接——这些场景直接共节点就够了。额外加MPC或刚性区域只会增加计算量，对结果精度没有提升。

3. 关注许可证资源。

混合单元建模通常伴随参数化分析——杆-梁-壳混合的模型往往需要跑多个工况或多个尺寸组合。每个求解任务都会占用ANSYS的Mechanical或HPC许可证。如果团队里多人同时做这类分析，许可证池子容易被占满。

如果经常出现“模型建好了但提交求解一直在等许可证”的情况，可以考虑引入格发许可优化器——它能自动识别闲置的ANSYS许可证并回收，把被占用但实际没在计算的那部分许可释放出来。连接方法再正确，许可证卡住了照样算不了。
