ANSYS Workbench隐藏问题揭秘:常见错误及解决方案

01背景

最近经常使用梁单元,真是上的山多终遇虎!我又发现了ANSYS Workbench在梁单元后处理上的一个错误。严格意义上来说,这个错误属于梁连接功能,但梁连接用的也是梁单元。



02线体Beam

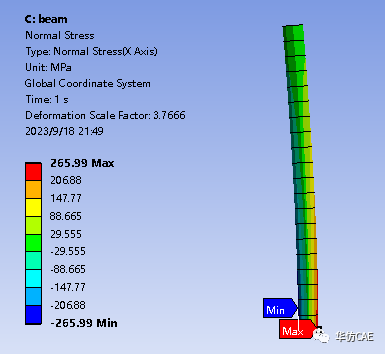

假设梁承受交变载荷,第一个载荷步的正应力如下图所示。

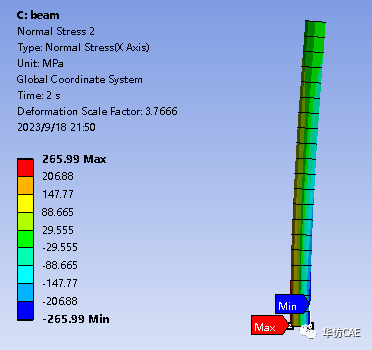

第二个载荷步的正应力如下图所示。

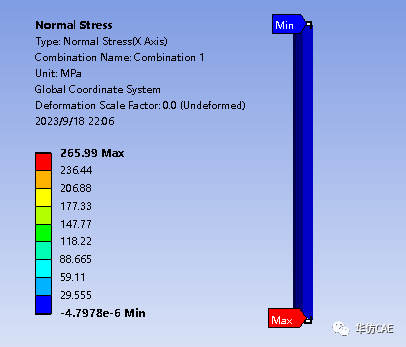

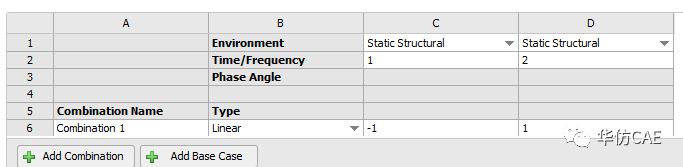

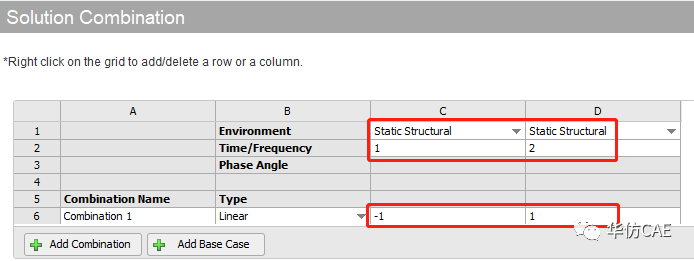

两个载荷步产生的交变正应力范围如下图所示。正确!




03  梁连接Beam

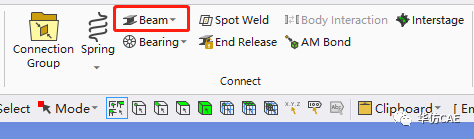

有时候,单独建立几何线体会比较麻烦,有的用户可能会选择在Mechanical环节使用梁连接功能。

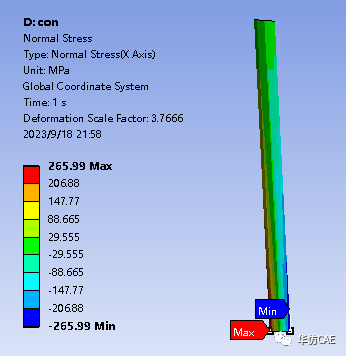

第一个载荷步的正应力如下图所示。大小是对的,但是正负的错的。

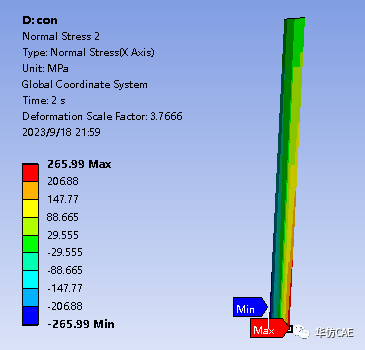

第二个载荷步的正应力如下图所示。大小是对的,但是正负的错的。

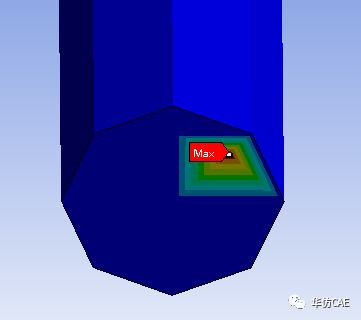

两个载荷步产生的交变正应力范围如下图所示。结果是错的。

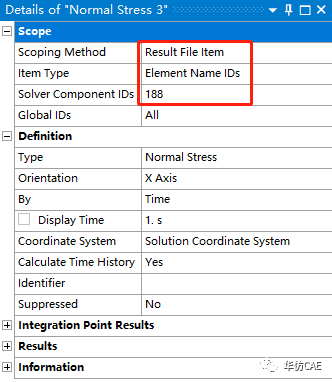

梁连接的梁应力查看方法。


04  总结

虽然在ANSYS Workbench中可以查看梁连接功能中梁单元的应力,但本文案例表明,查看的结果是不理想的或者错误的。

所以本号建议,如果只需要实现连接关系,可以使用梁连接功能,然后相关应力可以通过力和力矩间接计算得出。如果需要直接查看梁单元的应力,还是应该在几何环节定义线体,赋予截面,然后在Mechanical环节定义连接关系。

简言之,想直接查看梁的应力,梁连接功能不宜使用。
