ANSYS悬臂梁静力分析详解

本文主要介绍如何运用ANSYS求解悬臂梁的挠度和转角，命令流附后。

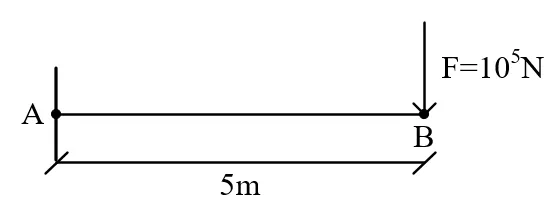

悬臂梁示意图如下，长度L= 5m，弹性模量G=2.1E11Pa，泊松比μ=0.3，截面尺寸0.5m×0.5m，截面惯性矩I=2.1E-3m4, 集中力F=105N，求解端面处的挠度和转角。

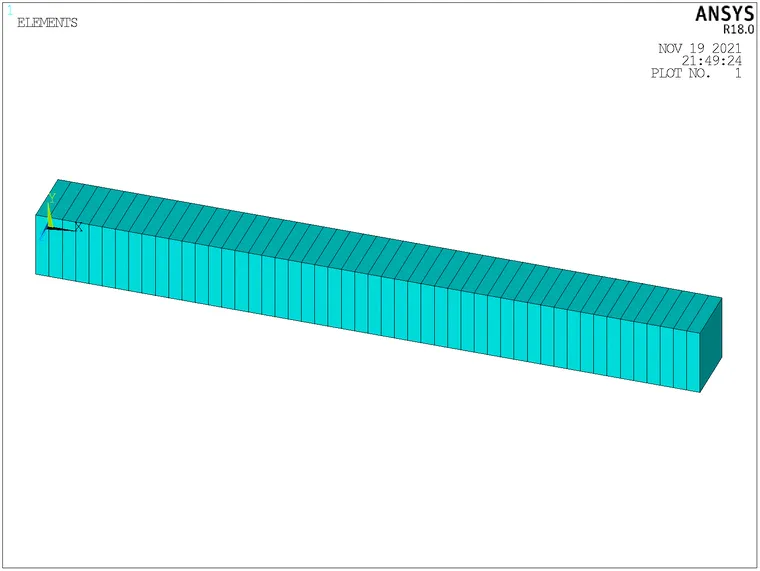

采用BEAM3梁单元建立悬臂梁的有限元模型如下图。

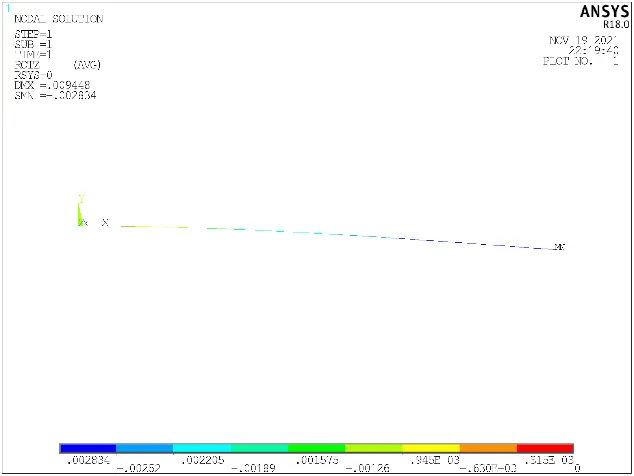

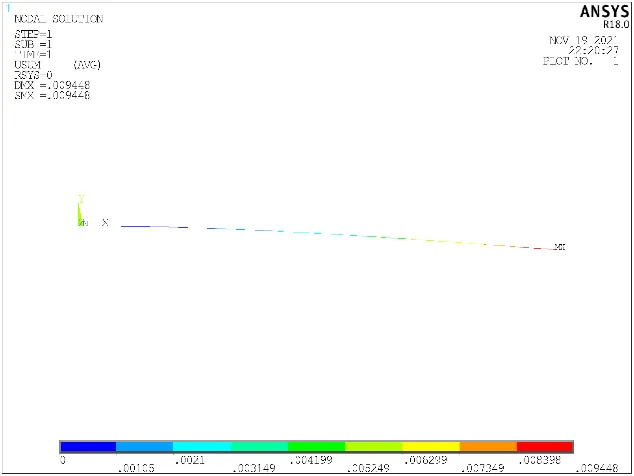

对悬臂梁进行静力分析，得到端面处的挠度（左图）和转角（右图）如下，挠度ωB=0.009448m，转角θB=0.002834rad。

公式验证：

挠度：

转角：

由悬臂梁在端面处挠度和转角的计算公式可知，有限元分析的结果正确。
