ANSYS WORKBENCH APDL命令应用:多载荷步实例

【问题描述】

一悬臂梁,长1米,截面尺寸为100mm*100mm,左端固定,顶面上施加分布力系。载荷从1MPa,2MPa,3MPa渐渐增加。要求结构的最大位移。




【问题分析】

本问题可以直接在wb中用多载荷步来求解,这里说明如何使用插入APDL命令的方式实现。



【求解过程】

1. 打开ANSYS WORKBENCH14.5


2.创建结构静力学分析系统。



3.创建几何体。

双击geometry单元格,进入DM,选择mm单位。

创建长方体。


其尺寸设置是


退出DM.


4.划分网格。

双击MODEL,进入到MECHANICAL中,按照默认方式划分网格。

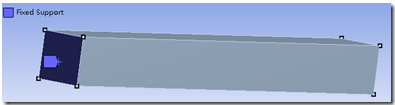

5.固定左端面。



6.添加APDL命令以分步加载。

下面使用APDL命令进行分步加载。

由于该命令最后要传递到经典界面中计算,而经典界面没有单位。为保持统一性,都用毫米单位。

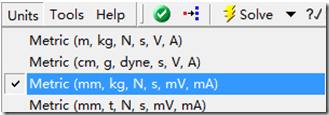

1)设置单位




2)创建命名集。

由于在命令中要引用顶面这个面,为了能够正确引用,先需要给它一个名称,这需要使用命名集来完成。

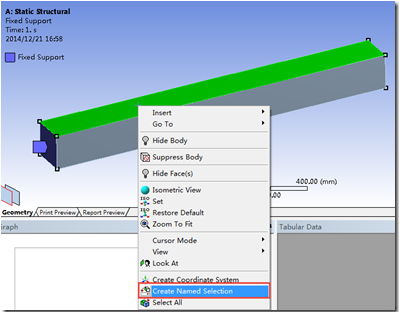

选择上述顶面,创建命名集。在弹出的对话框中设置名字:topface




则树形大纲中出现了该命名集。



有了命名集,在后面就可以使用该名字了。


3)插入APDL命令。

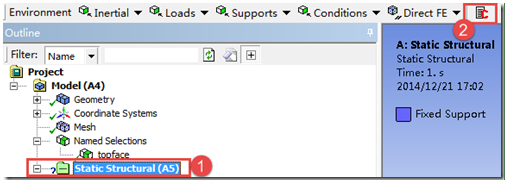

在数形大纲中先选择A5,再从工具栏中选择命令按钮


则图形窗口变成了一个文本编辑器,此处可以输入命令。


该文本窗口内说了很多话,主要内容包含两点:

第一,这些命令会在SOLVE命令刚执行前执行。

第二,注意这里用的单位是mm.

现在我们向该文本窗口输入下列命令。


这段ADPL命令流的含义是:

首先退出前面的某个处理器(finish)

然后进入到求解器中(/solve),在1,2,3,个时间步,依次在顶面上施加1,2,3mpa的载荷(sf),并将该载荷步写入到载荷步文件中(lswrite),然后先后求解这三个载荷步(lssolve)。

最后退出求解器(finish)

在上述命令流中,对于顶面加载时,用到了前面定义的命名集的名字。


意味着要对顶面加载。

7.仿真以查看结果。

仿真并查看变形

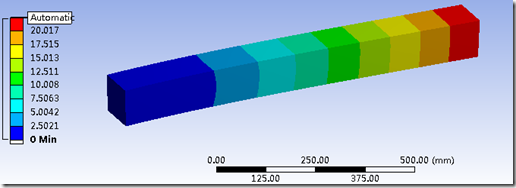

可见,最大变形已经达到22mm,这已经是大变形了。

应力结果

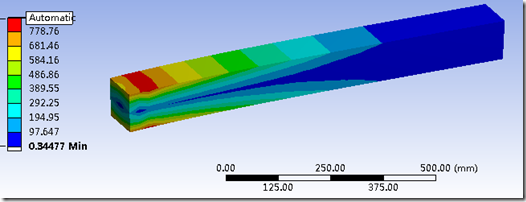

最大应力达到近900Mpa,显然,这个应力较大,超过了一般钢材所能够承受的限度。

所以,如果这是一个实际问题的话,那么需要进一步考虑材料非线性和几何非线性进行分析。
