仿真笔记：ANSYS Workbench半正弦载荷加载流程

问题描述：

在实际中我们使用 ANSYS Workbench 施加半正弦加速度载荷，载荷条件：100g，11ms 。

操作步骤解析：

在 ANSYS Workbench 中建立瞬态分析，导入几何模型，设置参数及网格，在Analysis Settings 中设置 NumberOf Steps 为 5 步，如图 1，第 1 步设置时间为 0.0022 S，第 2 步到第 5 步时间依次设置为 0.0044 S，0.0066 S，0.0088 S，0.011S。

图 1  ANSYS Workbench半正弦时间步设置

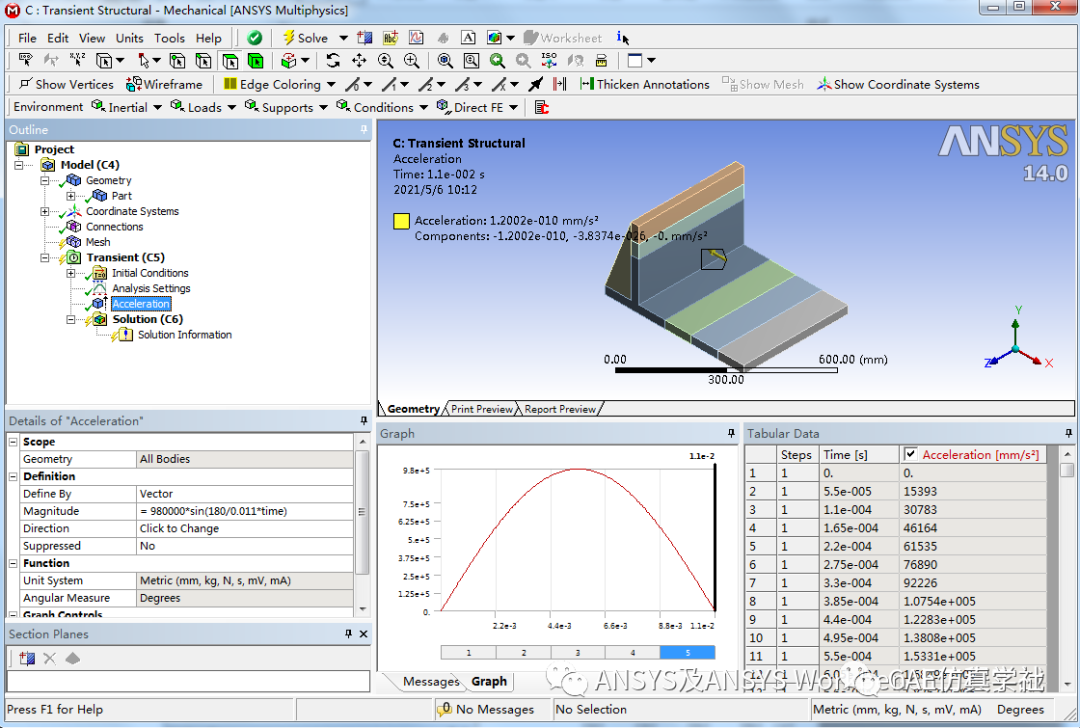

然后，插入加速度载荷（Acceleration），Magnitude 输入公式=980000*sin(180/0.011*time)，加速度公式设置，单位需转换为 mm/s2，如图 2 ，公式格式设置不对会出现半正弦错误或是公式输入错误。

图 2  ANSYS Workbench加速度公式值设置
