划分网格,设置完所有操作后,点击 solve 进行运算,ANSYS Workbench 就会报错无法运算。
一招解决无法运算问题
1. 错误现象描述
在设置完所有选项功能后,点击 solve 进行运算,运算 3-5min 后,出现一个 ERROR 提示,Ansys workbench 停止工作。点击 ERROR 后出现 An unknown error occurred during solution . Check the Solver Output on the Solution Information object for possible causes。

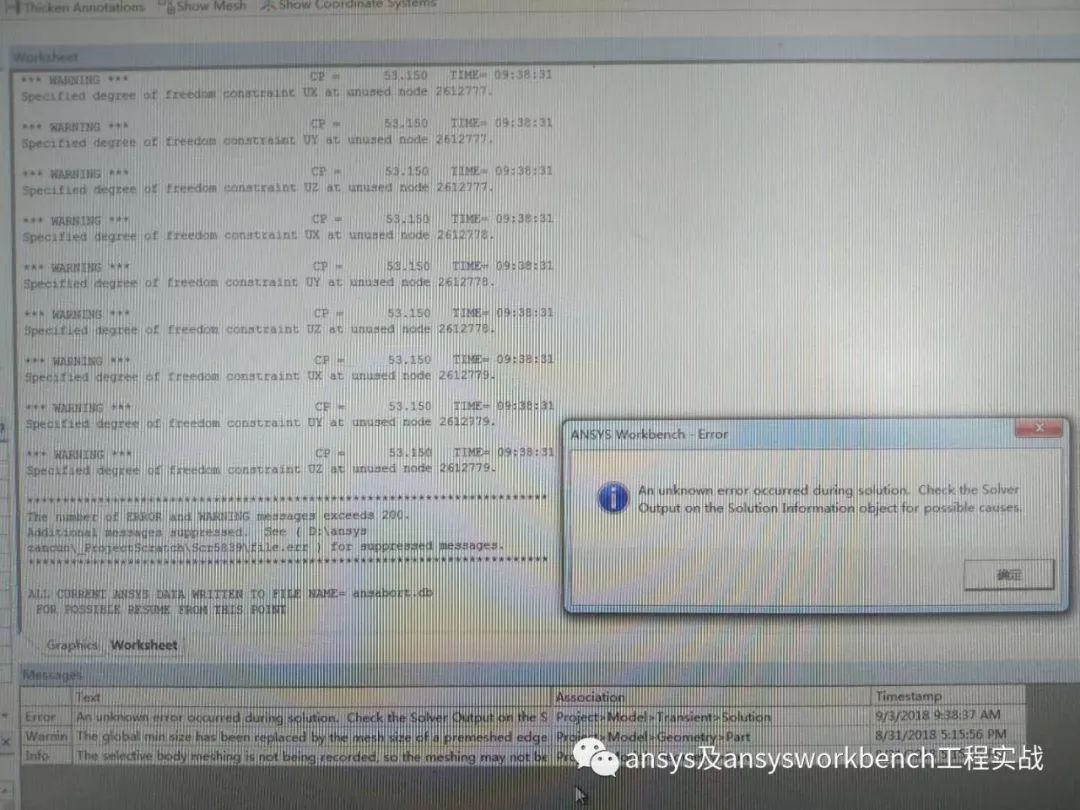

打开 file.err 文件,文件显示下图的错误提醒,提示显示节点约束问题,错误或警告超过了软件默认要求。
2. 解决方法
出现这种错误的原因在网格划分,网格划分出现奇异点,一般与模型设置无关, file.err 文件显示的错误不用理会,重新设置边界约束,或通过/NERR命令流功能修改错误,警告信息。点 mesh 选项下的
relevance,将值设置为 40,80或100,然后右键点 mesh 中的 generate mesh 重新划分网格,划分后的网格比原来更规整。

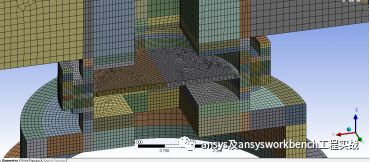

划分网格前后对比如图,奇异网格明显变少,点击 solve 重新进行计算即可。
