ANSYS结构仿真技巧:变形几何体结果导出

我们在做结构仿真的时候,经常会用到变形后的几何模型,或用于测量,或用于再装配对比,或用于新的模型。那么,在ANSYS中如何得到变形后的几何模型呢?


导出STL格式


方法一

我们可以直接将变形结果导出为STL格式,可以在SpaceClaim中进一步转化。如下图:一个简单的静力分析,结构树中变形结果deformation右键可以导出STL格式。

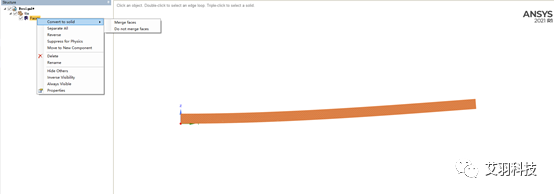

之后从SpaceClaim中导入相应STL文件,在结构树中可以进一步右键转化为Solid实体,如图:


基于Workbench流程导出


方法二

我们也可以直接将变形结果导入另一个Model模块,更新后再导入到新的几何模块(路径ABC或ADE),更新后可以用SpaceClaim或DesignModeler模块打开并查看,如下图:




注意

Sys B和D中要注意其几何属性,在Mechanical界面中需要修改为No,如下图:
