ANSYS Workbench结果展示技巧：扩展视图应用

很多模型的分析需要使用2D方式或1/4或者一半模型来计算，这样能大大简化计算过程，在Workbench中如何能将结果完整的显示，下面来介绍一下。

注：该方法为Workbench的Beta选项，需要打开其功能，设置方法：在Workbench的Tools中选择options，选择Appearance，勾选Beat Options即可出现相应的功能。

2D轴对称的扩展显示

1. 对于一些圆柱型体的分析，采用2D轴对称方式能更快的获取结果，分析中先在DM模块绘制2D模型，注意一定要将2D模型放置在XY平面上,Y轴位默认为轴对称线。如图1所示。
2. 设置计算类型为2D，一定要在打开后面界面之前设置，否则设置的2D类型就不起作用了。如图2所示。
3. 计算完毕后查看结果
4. 设置对称扩展显示

在symmetry中设置，将默认的type设置为2D Axisymmetric，如图3所示，则默认的结果就是圆柱体的全部显示，更改重复数量和角度间隔可以获取相应的显示效果，如更改数量为27，角度为10则结果为270度显示，如图4和图5所示。

图1  2D平面模型

图2 设置分析类型

图3 设置对称扩展方式

图4设置对称扩展数量

图5 扩展结果

3D对称的扩展显示

三维方式的对称结果扩展显示相比而言，其可选项较多，以两端支撑梁受力变形为例，分析采用一半的模型分析，如图6所示。模型分析以绿色端面为对称面，则结果如图7所示。

扩展显示时设置symmetry的相关选项，此时对称选项的相关设置不影响结果，仅仅是对结果的显示的后处理，而symmetry Region的设置是影响结果的，设置对称面的法向后得到结果，如图8所示。

对称的图像扩展有三个，如图9所示，对应坐标的三个方向的扩展（相当于建模的阵列功能），一般设置一个就可以了，对一个方向对称扩展。

设置参数：

  解释说明：

1.对称显示的类型一定要是卡迪尔坐标系，对模型进行三个方向的扩展

2.数量设置为2，表示两个模型显示，设置为0或1，则模型不扩展，3或其他就会出现模型的重合

3.对称方法要选择 Half，模型为对称显示，选择Full，则模型会成为阵列模式，不会对称

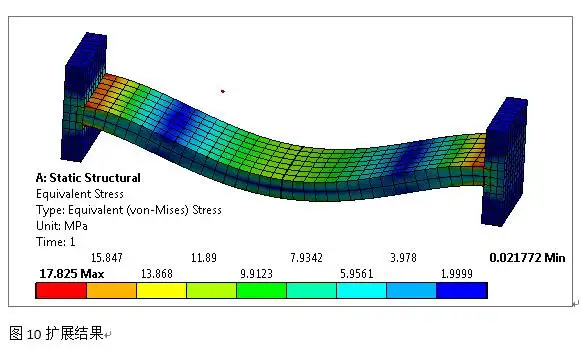

4.偏移方向，表示扩展模型在原模型的基础上平移的距离，根据坐标系统和对称面的法向选择。理论在对称面的法线方向输入0mm位移，表示扩展模型和原模型完全接触，可能是软件原因，0mm时候其扩展模型结果不显示，故输入一个很小的值0.01mm，其视图不会有太大区别，但可以显示扩展模型，如图10所示

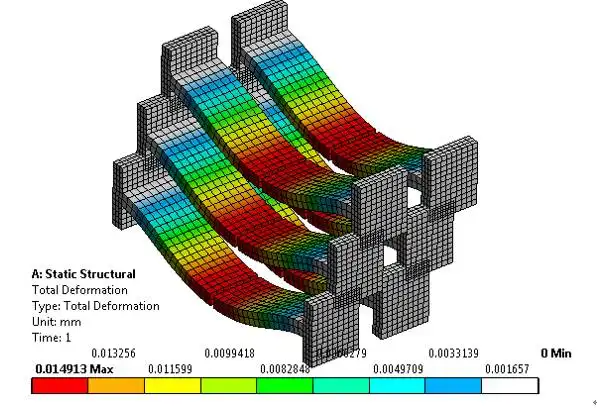

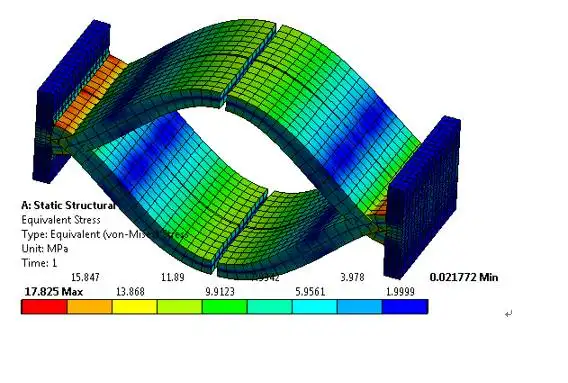

设置其他的选项可以得到不同的显示结果，如图所示
