ANSYS Workbench中的疲劳裂纹扩展分析

接上一案例，采用ANSYS WORKBENCH进行疲劳裂纹扩展分析，模型参数与上一案例相同。


当采用图示模型进行计算时，会有如下报错信息。

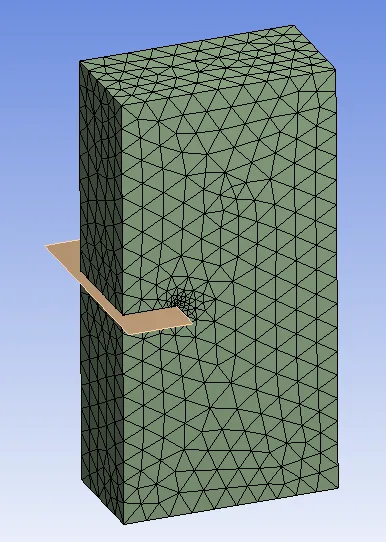

     于是依据模型对称性，修改模型如下。

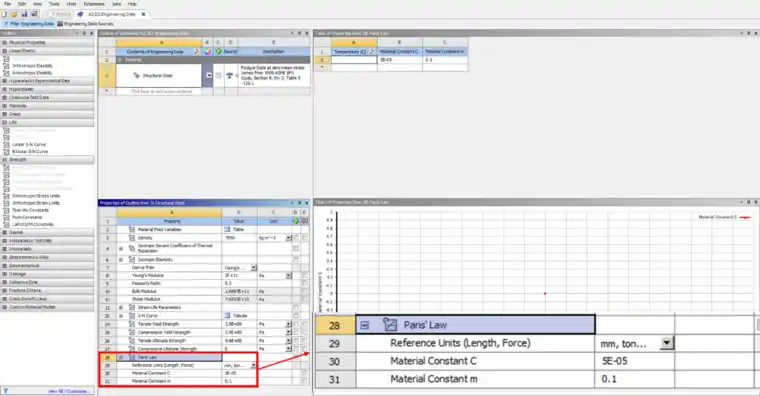

WORKBENCH中疲劳裂纹扩展基于应力强度因子形式的paris公式，相应材料参数中需添加图示参数C和m。

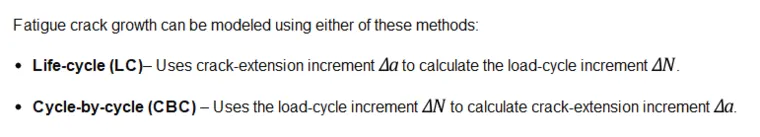

ANSYS中提供了两种疲劳裂纹扩展寿命计算方式，即固定裂纹扩展距离，计算每次扩展对应循环次数；或固定循环次数，计算相应循环次数对应裂纹扩展距离。

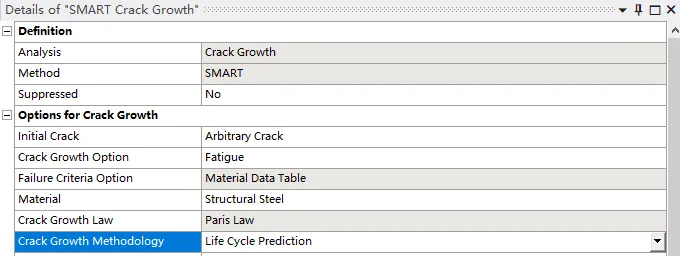

在Fracture下分别设置相应初始裂纹及裂纹扩展参数。

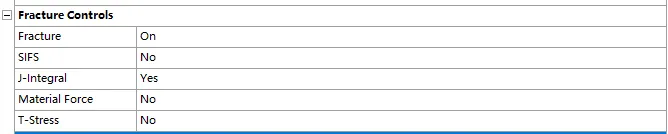

分析设置中修改Fracture Controls设置。

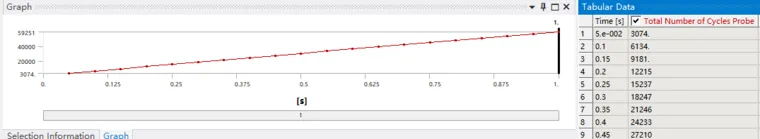

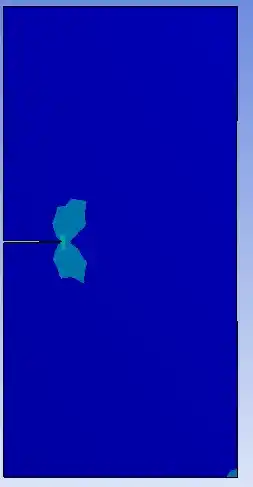

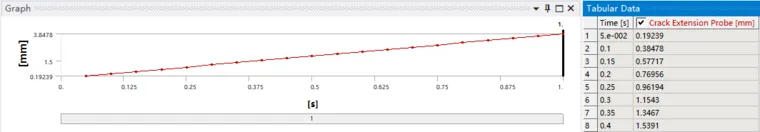

计算结果可获取图示的裂纹扩展距离、裂纹扩展寿命曲线及相应曲线的数值。
