ANSYS Workbench结果读取技巧

问题描述:

在使用 ANSYS Workbench 进行分析时,需要读取一定路径的应力时操作起来比较困难,可以与 ANSYS 通过联合仿真读取结果。



1. Ansys 与 Ansys workbench 联合仿真设置

1)  生成 Mechanical APDL 功能项:右键 Ansys workbench 的 Setup - Transfer Date To New - Mechanical APDL,生成 Mechanical APDL 功能项。

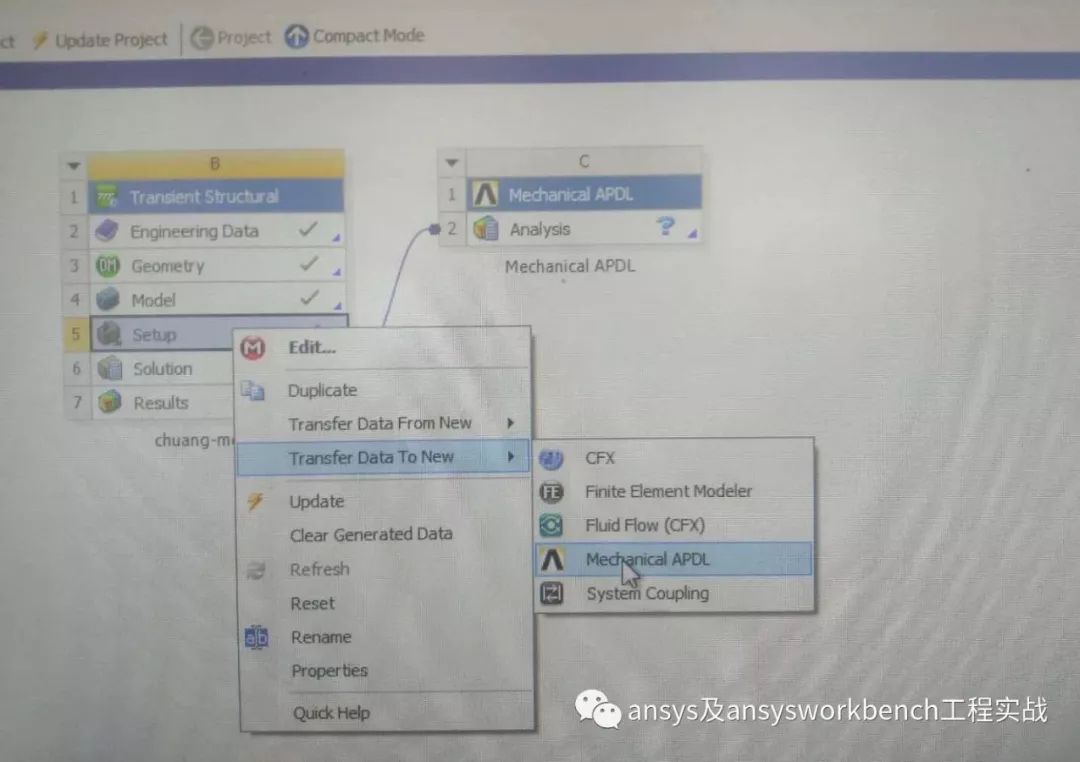

图 1  联合仿真



2) 更新 Ansys workbench 运算结果

右键 Solution - Uptate ,对 Ansys workbench 运算结果进行更新。

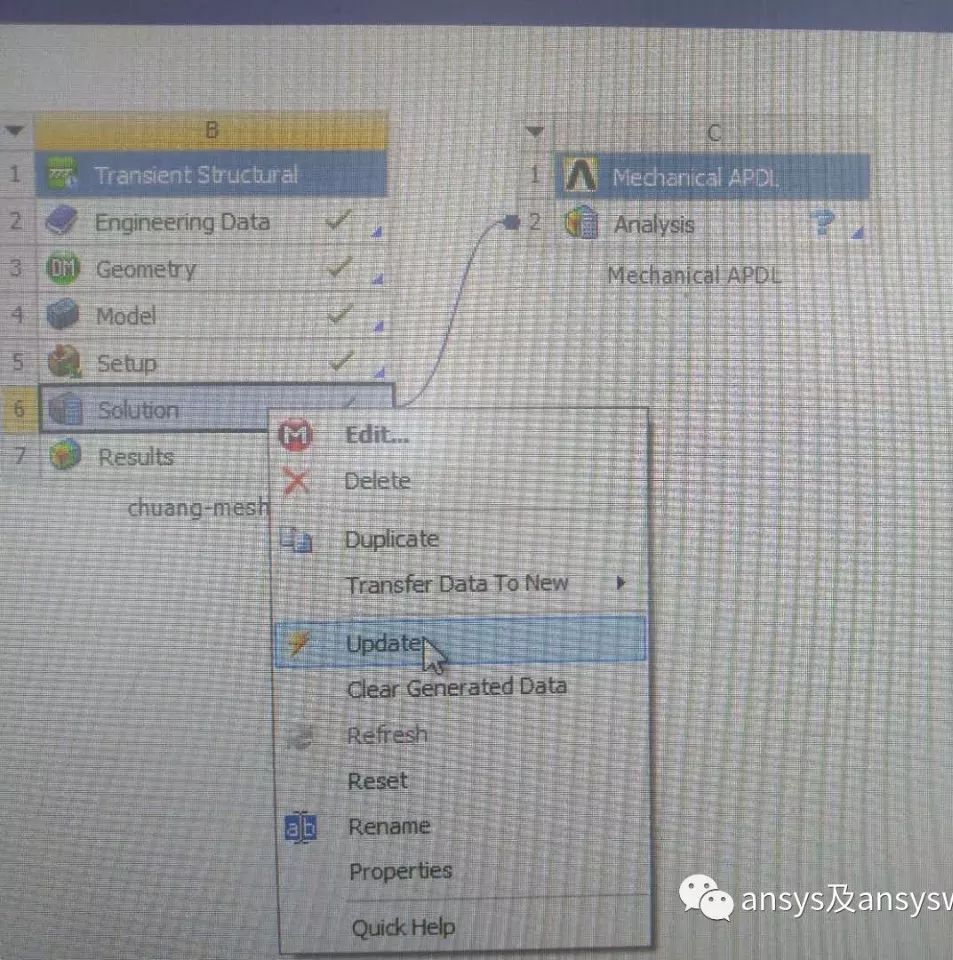

图 2 联合仿真更新



3)  打开Ansys

右键Analysis - Edit in Mechanical APDL,进入 Ansys 工作界面。

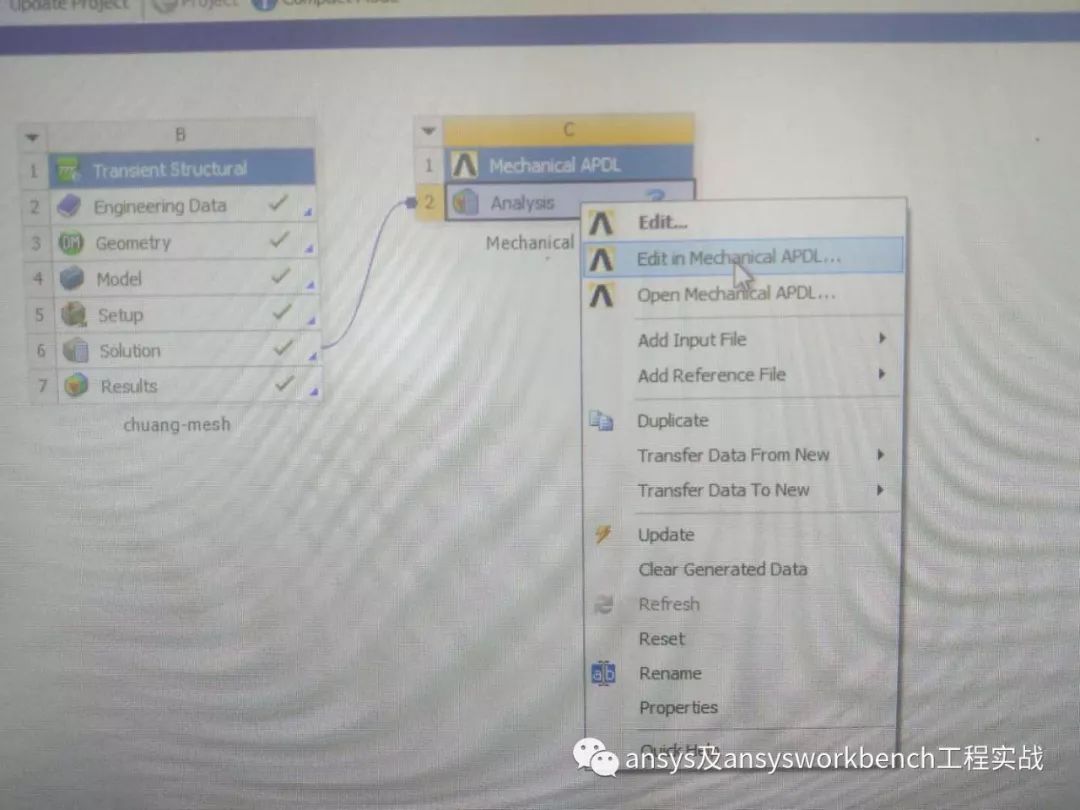

图 3 进入 ANSYS 金典界面




4)将 Ansys workbench 的结果导入 Ansys 中

在 Ansys 工作界面点击 RESUME_DB,单元和结果会导入倒 Ansys ,根据需要提起运算结果。

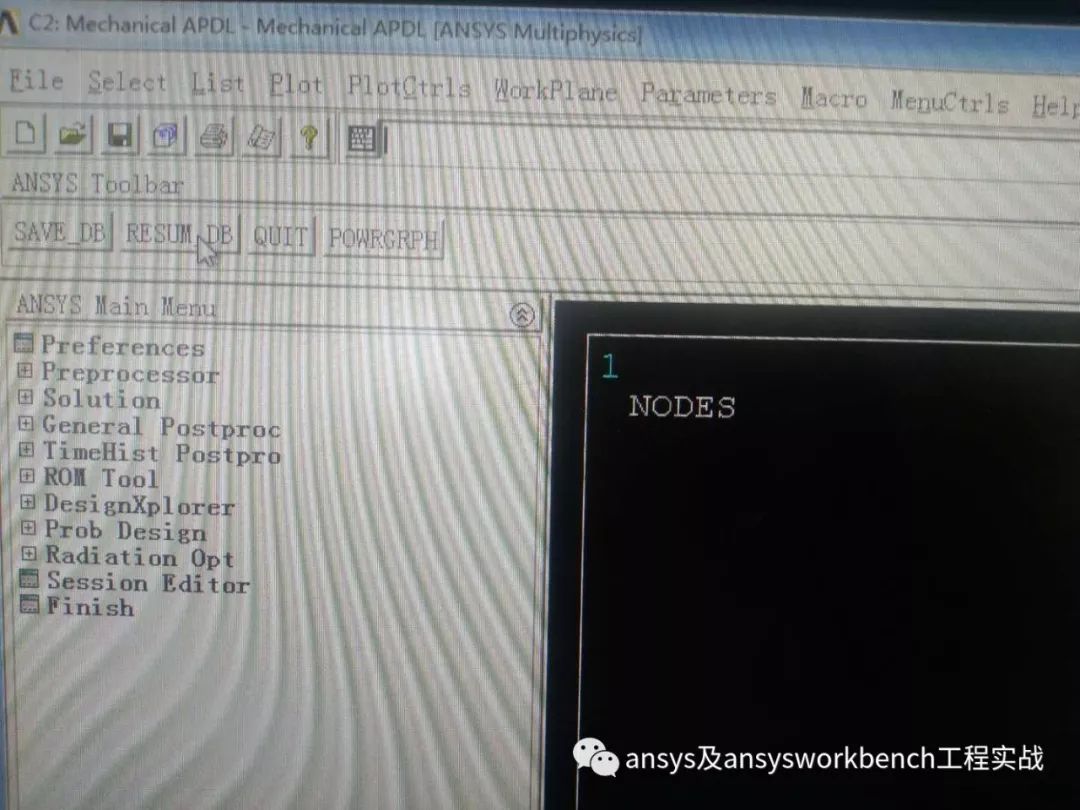

图 4  ANSYS Workbench 结果导入ANSYS



2.  读取窗片在不同时间点的最大应力。

1)  命令流读取焊接时间点最大应力:使用下图命令流,读取波导窗不同焊接温度时,窗片在柱坐标Z(轴向应力)方向的最大应力,即垂直与窗片面的应力。


改变窗片命令流,可以提取不同时间点窗片在柱坐标下 X , Y 方向,即径向和周向最大应力。

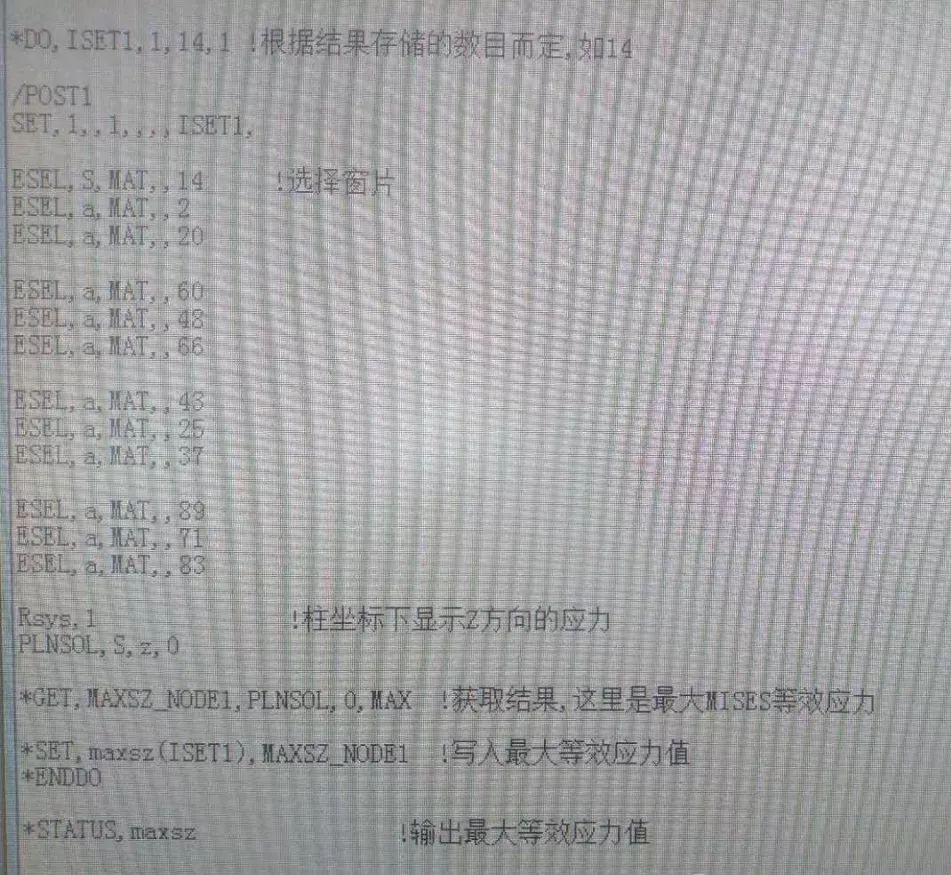

图 5  ANSYS 命令流读取最大应力



2)  不同时间点窗片在三个方向的最大应力:

利用上面命令流,得到不同时间步、窗片轴向、周向、径向最大应力,根据应力结果可以判断窗片受拉受压情况,以及最大拉应力时间点和位置。

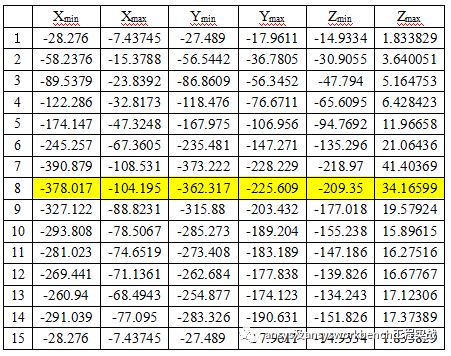

图 6  不同时间点最大应力




3)  窗片应力云图

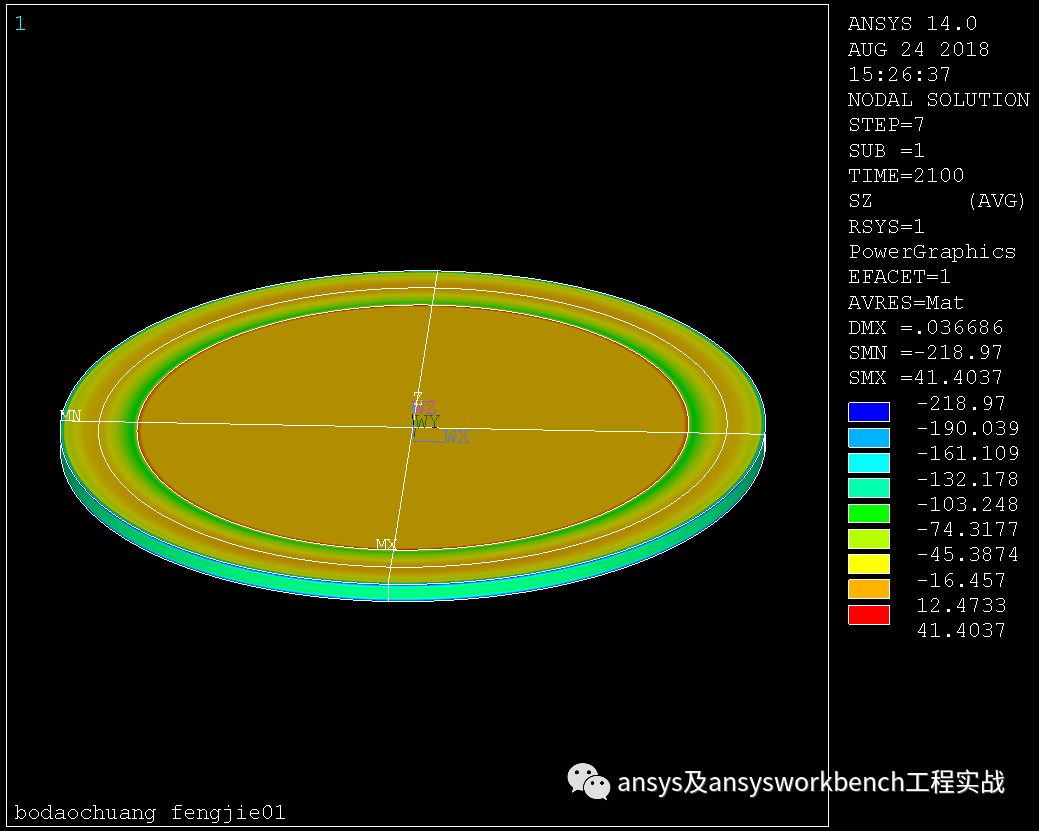

根据提取数据可知,在第 7 载荷时,窗片的轴向应力最大,应力分布如图,可以应用相似的操作得到窗片周向和径向的最大应力,并显示最大应力时间点窗片应力分布。

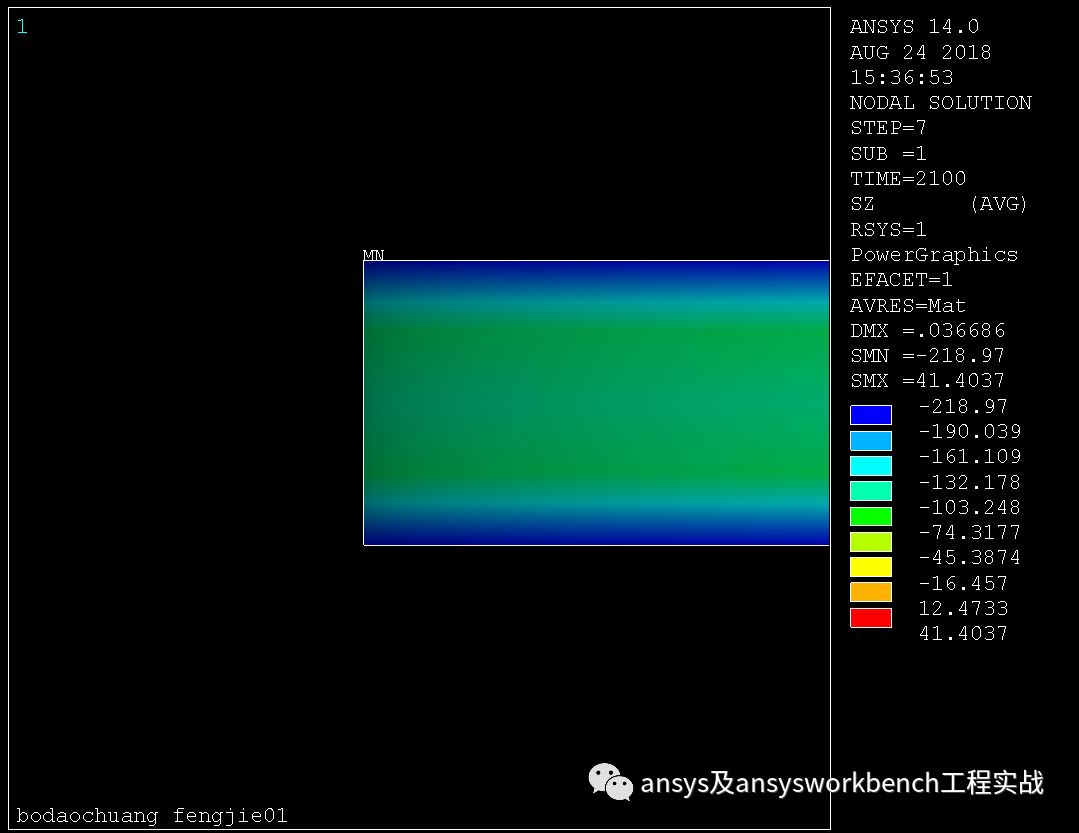

图 7  第 7 步最大应力




4)关键位置窗片应力


通过 Ansys 路径设置功能,可以显示窗片边缘应力变化情况,窗片与金属件界面(圆界面)应力分布情况等等。

图 7  关键位置应力




用路径显示不同时间点窗片边缘轴向、周向、径向应力分布情况。

图 8  不同路径的应力



补充说明:

ANSYS 的一些结果提取功能会比 ANSYS Workbench 好用的多,可以利用联合仿真各取所需。
