Ansys Workbench技巧：获取梁弯矩与剪力图

Ansys可通过beam188和beam189单元对梁系结构进行分析，经典界面中要获得梁的内力可通过Etable命令定义单元表即可获得一系列内力，如轴力、剪力和弯矩。若用户使用workbench平台对梁系结构分析时该如何获得梁的内力？本文将通过一个简单的悬臂梁案例向大家展示。

1、首先通过design model概念建模建立一根长度为100mm的梁。如图1：

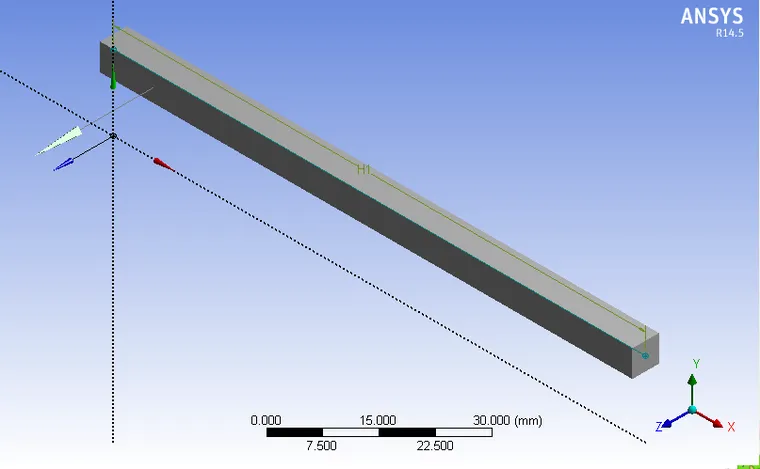

图1 通过design model建立梁模型

2、导入mechanical施加边界条件，一端固定，一端施加100N集中力载荷。见图2：

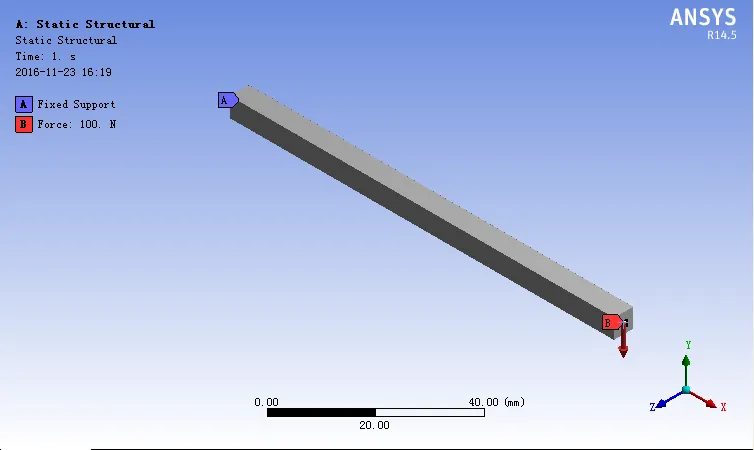

图2施加边界条件

3、求解后获得悬臂梁内力:

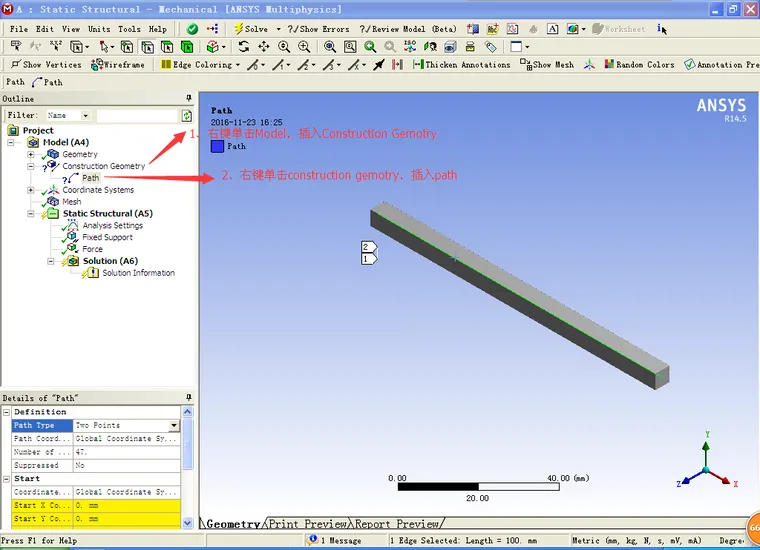

1）、右键单击model，插入construction gemotry（见图3）

2）、右键单击construction gemotry，插入path（见图3）

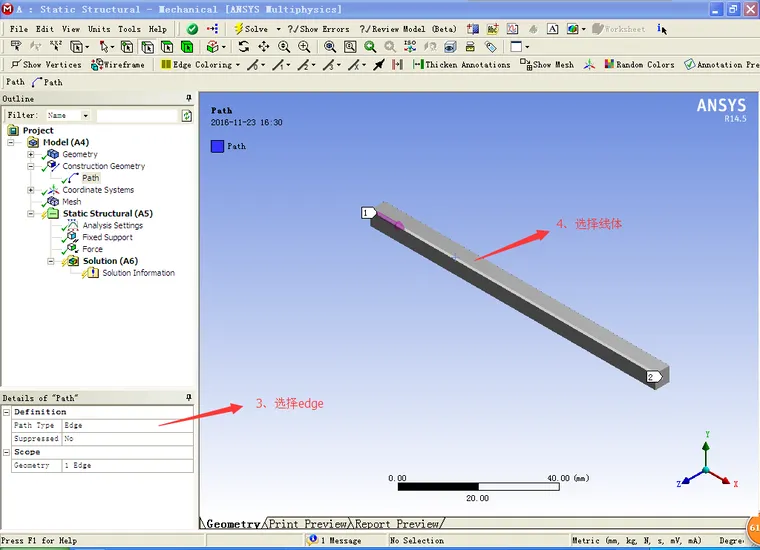

3）、在details of path的path type中选择Edge，并选中悬臂梁的线体。默认的path名称为“path”（见图4）

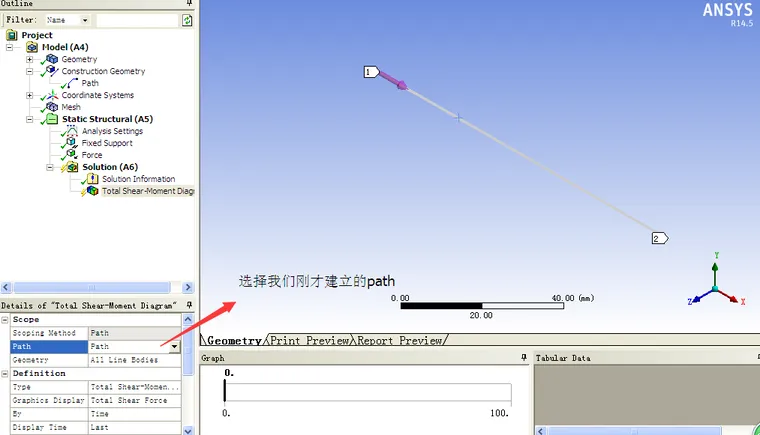

4）、右键单击Solution—Insert—beam results—shear moment diagram,在path一栏中选择我们刚才建立的path（见图5）

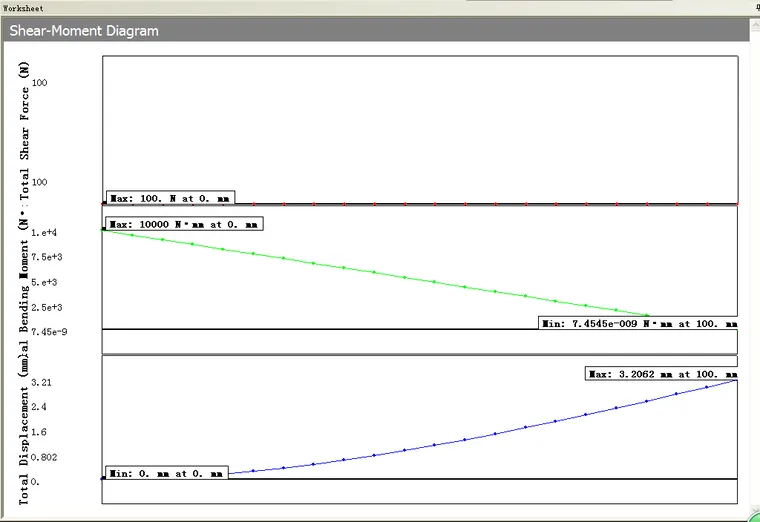

5）、评估结果后即可得到悬臂梁内力。（见图6）

图3

图4

图5

图6
