ANSYS WORKBENCH梁单元模型计算教程：理论力学内力图分析实战

题目为：

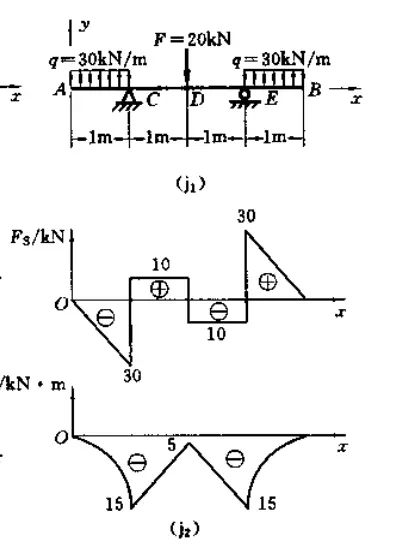

材料力学某作业图

如图模型应该采用workbench梁单元来建立而不是实体单元来进行分析



第一步：建立梁单元模型，打开workbench，建立静力学模块

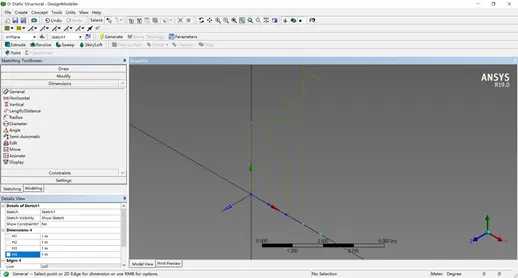

第二步：打开DesignModeler，建立模型，本题中有三个点需要施加载荷或者约束，所以应该分段画出草图，

选择概念建模来建立梁单元模型，步骤如下：

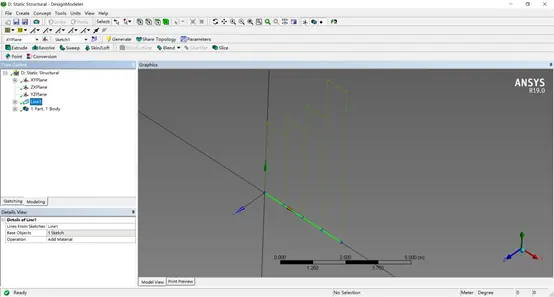

选择Line from sketch,再多选建立好的线，点击Generate

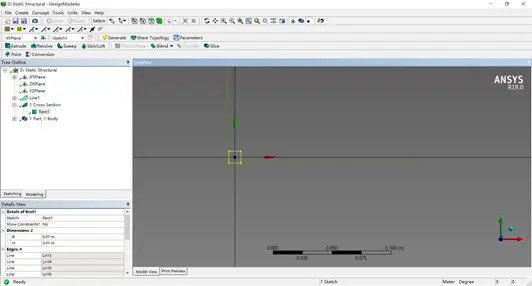

再在概念建模（concept）选项中选择cross section，任选一个截面（本例的内力和截面无关）

点击part前的加号，选择line body，把cross section选上

到这里梁单元模型就建立好了。

第三步：进入Mechanical中，进行网格划分（可以密集一点，网格密度决定了之后内力图的取点数目）

本模型为外伸梁模型，所以约束应该使用Remote Displacement（这点决定了结果的正确性）

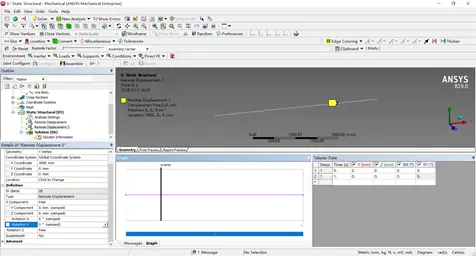

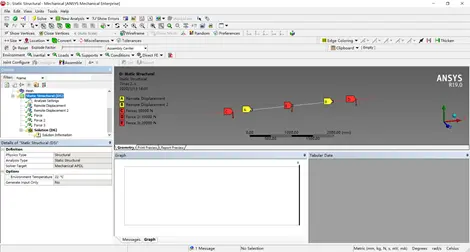

具体约束如下：

接着施加载荷：

然后直接solve

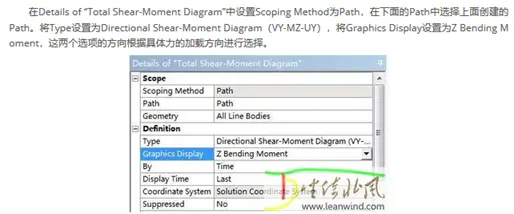

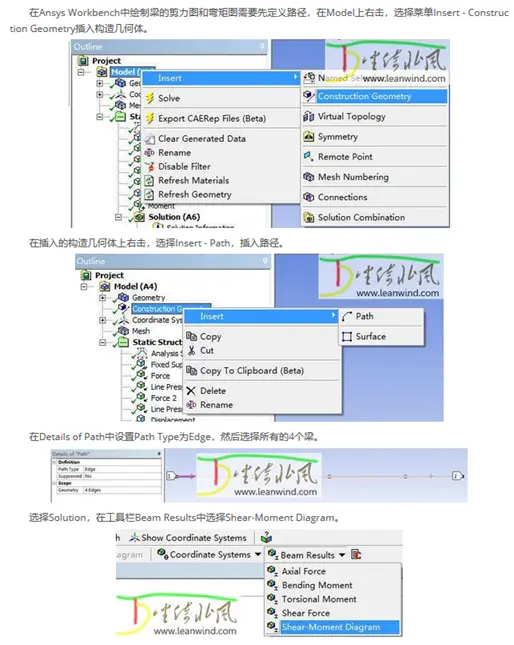

第四步：

参考网站：https://www.leanwind.com/archives/2704.html

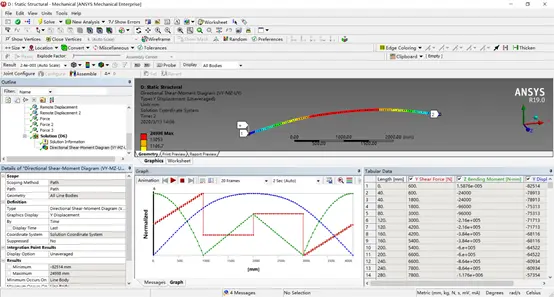

最后查看结果：

和答案对比一下：
