APDL基础与仿真理论：beam单元静力分析实例

这一次学习重点：

!1. beam单元的截面定义

!2. 网格划分的属性设置

!3. 剪力、弯矩、应力的云图显示，及列表输出。PLLS和ETABLE命令。了解详细的输出设置，直接百度beam188单元的中文帮助文件即可。

小技巧：

1.  ansys 11.0以下的版本，可以单独拿出ansyshelp.chm文件（安装位置的help文件夹里），建议备份一个，方便查询help内容。

2.  利用现有的APDL编辑工具，如Ultraedit或者PSpad，能高亮显示语法，入门实用。

3.  大小写不用区分，所以下文中命令流大小写混乱，以后注意统一。

4.  ansys官方微信有很多实例分析，详细介绍解析解、GUI操作、APDL命令流，入门帮助很大。

finish

/clear

/prep7

et,1,188           !定义单元beam188

mp,ex,1,2.1e11

mp,prxy,1,0.3

mp,dens,1,7850        !材料属性

sectype,100,beam,rect, , 0       !定义截面为矩形，ID=100

secoffset,cent

secdata,10,10,0,0,0,0,0,0,0      !定义矩形面10*10

k,1, , , ,

k,2,100,0,0

lstr,1,2       !创建梁轮廓，lstr始终是直线，l命令可以根据坐标系不同而不同

/pnum,line,1     !给line编号

lplot            !显示线段

latt,1,,1,,,,100           !LATT,MAT,,TYPE,,KB起始定向点,KE终止定向点,SECID. 这里用了mat，type，secid。

lesize,all,,,10,,,,,1    !lesize,nl1,size,angsiz,ndiv,space,kforc,layer1,layer2,kyndiv. 这里用了ndiv均分10份

lmesh,all              !划分网格，如果没有上一步的分网，直接划分就会自动定义网格尺寸。

dk,1,all

fk,2,fy,-100       !添加边界条件

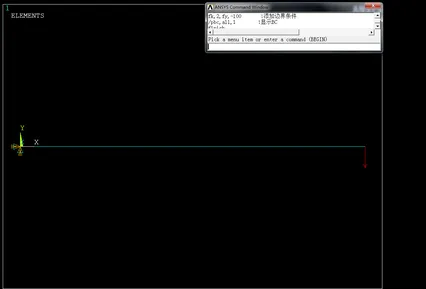

/pbc,all,1        !显示BC

finish

/solu

solve

finish       !求解

/post1

/UDOC,1,DATE,1       !关闭ANSYS标志和时间，这个好玩了，需要replot刷新界面，可用命令/replot

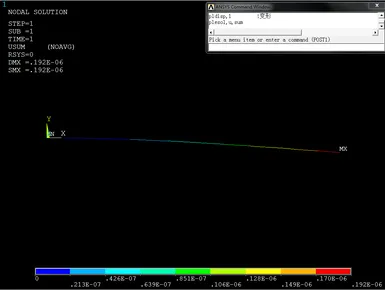

pldisp,1         !变形。用plesol,u,sum或者plnsol,u,sum可以显示云图样式，好看一些。u表示位移，sum表示整体。

prnsol,u,comp           !节点位移，表格形式显示

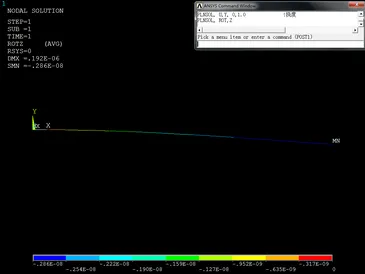

PLNSOL, ROT,Z, 0,1.0        !弯曲角rad

ETABLE,SFY_I,SMISC, 6     !定义剪力单元表，shear force in XY，I

ETABLE,SFY_J,SMISC, 19     !shear force in XY，J。这些数据都需要查看命令。其中SFY_都是自定义的

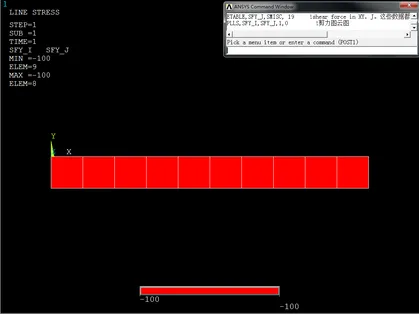

PLLS,SFY_I,SFY_J,1,0         !剪力图云图

PRETAB,SFY_I,SFY_J          !剪力列表

ETABLE,MZ_I,SMISC, 3   !定义弯矩单元表

ETABLE,MZ_J,SMISC, 16

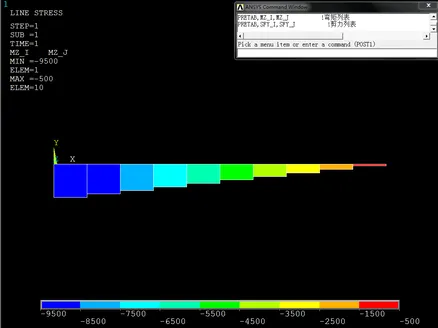

PLLS,MZ_I,MZ_J,1,0        !弯矩图云图

PRETAB,MZ_I,MZ_J          !弯矩列表

/eshape,1

PLNSOL, S,XY, 0,1.0        !切应力,  必须在/esha情况下才能显示这个应力状态。

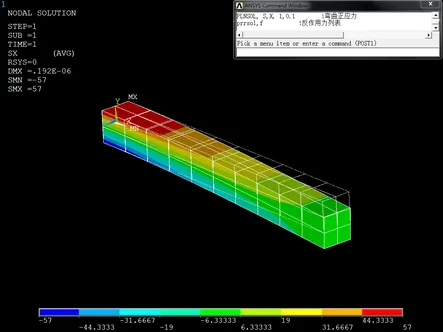

PLNSOL, S,X, 0,1.0         !弯曲正应力

prrsol,f           !反作用力列表  查看反作用力，是为了检查计算结果的准确性。

Finish

/eof
