ANSYS WORKBENCH基础：简单杆件分析实例

以下是一个基于workbench的简单杆件力学分析：

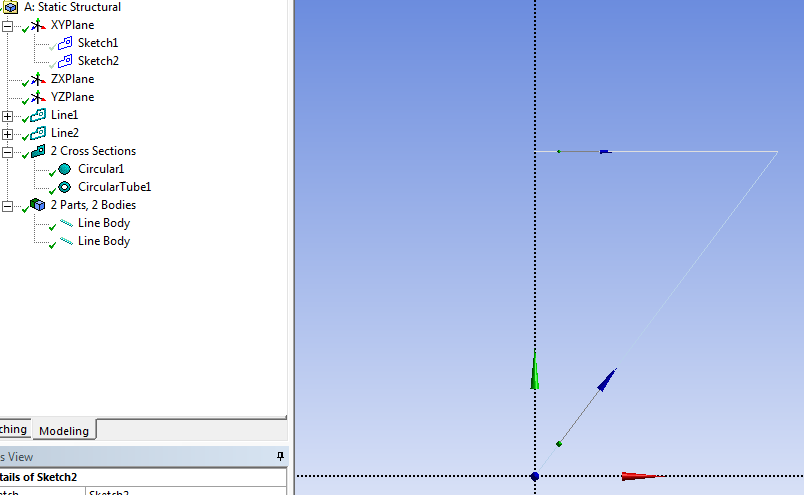

第一步，通过草绘或者点，建立line concept；并通过设置sections，来设置不同杆件的界面；注意：为了可以改变两个杆件之间的连接关系，此处没有把两个杆件组成在一个part里面：

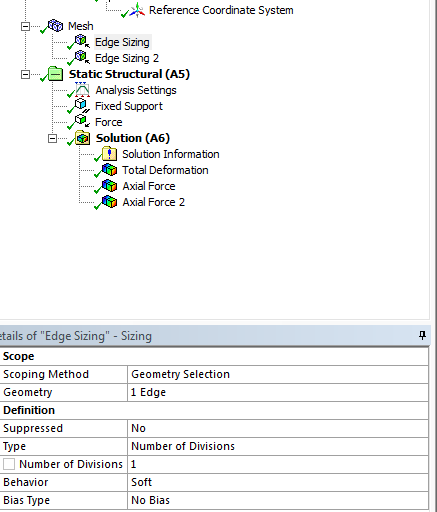

第二步，进入mechanical，划分网格；此处我设置了每个杆件划分的单元个数，设置为1

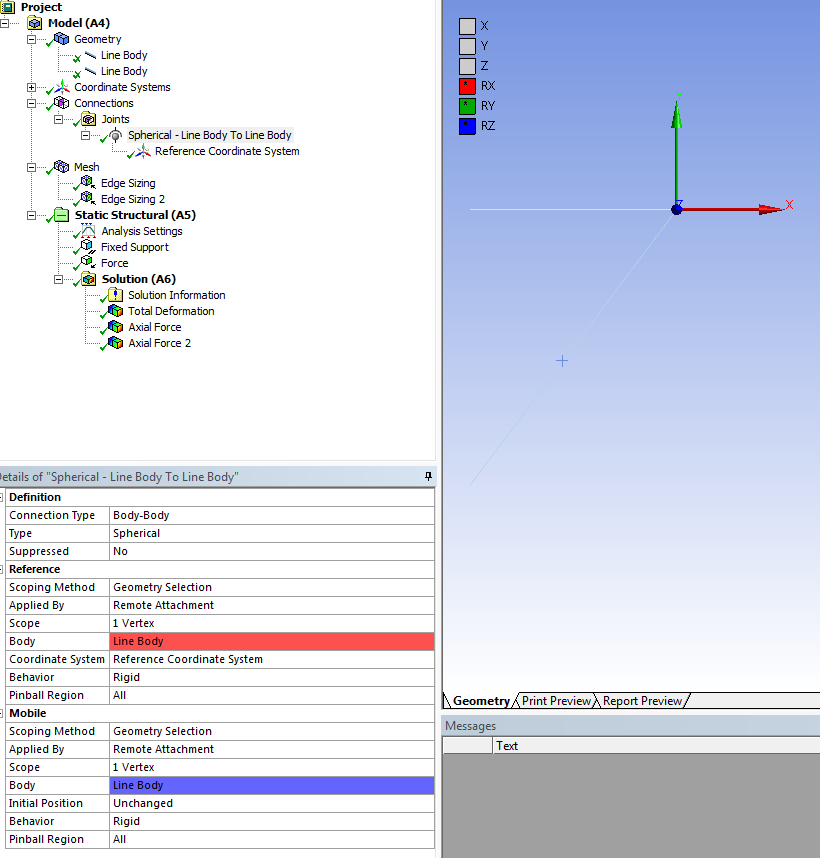

第三步，设置两个杆件的连接方式。因为两个杆件的连接点在同一位置，在设置需要选择杆件时，可隐藏其中一个，这样能保证选择到正确的两个点。本例中我设置为球铰连接

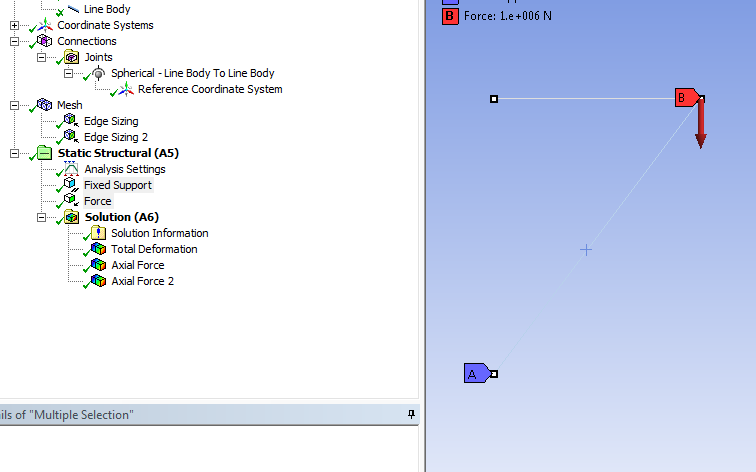

第四步，施加边界条件。本例中我固定了两个杆件的末端，在连接点施加了竖直方向的力：

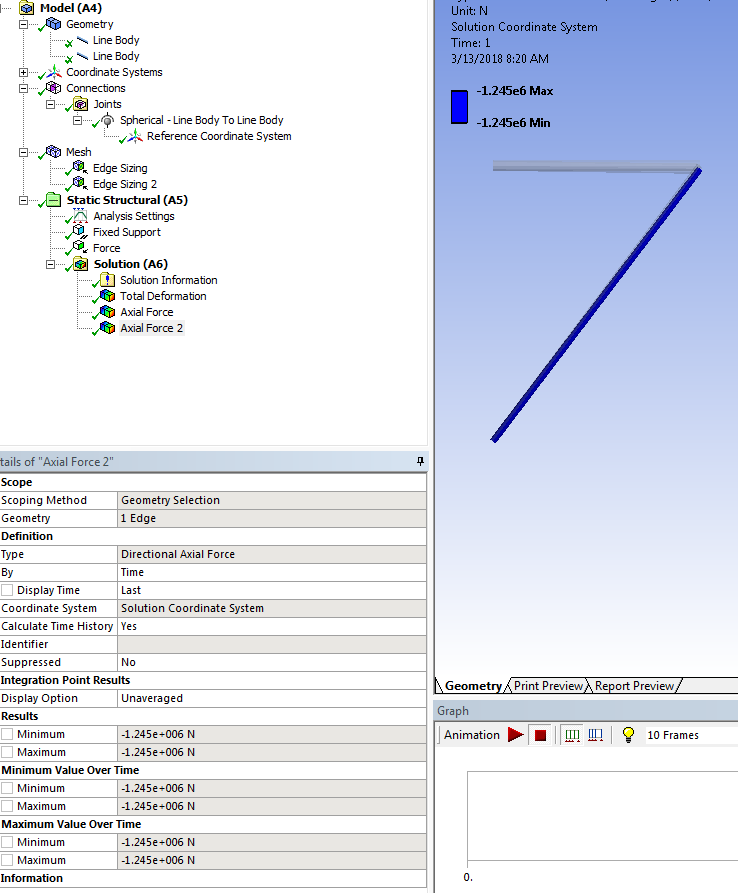

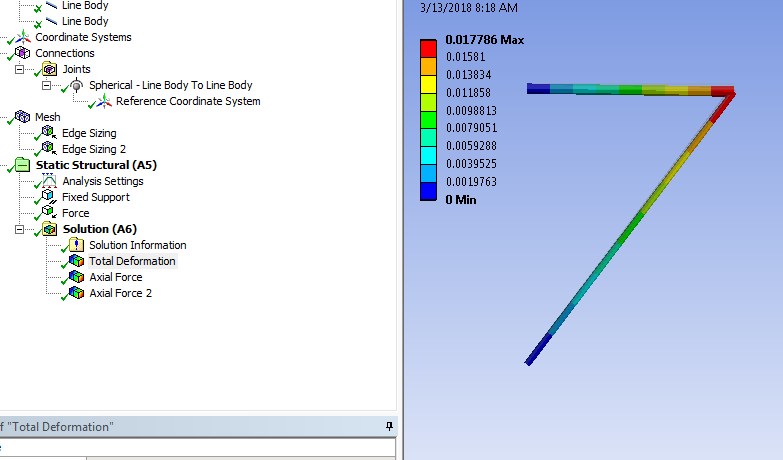

第五步，设置需要的输出结果并求解。本例输出了一个总变形和两个杆件上的轴向力：
