Ansys电磁基础实例：Workbench电-热单向耦合计算

1 模型描述一根块状导体，尺寸：20*20*200mm，两端电压0.01V，计算导体通入此电流时的温度。

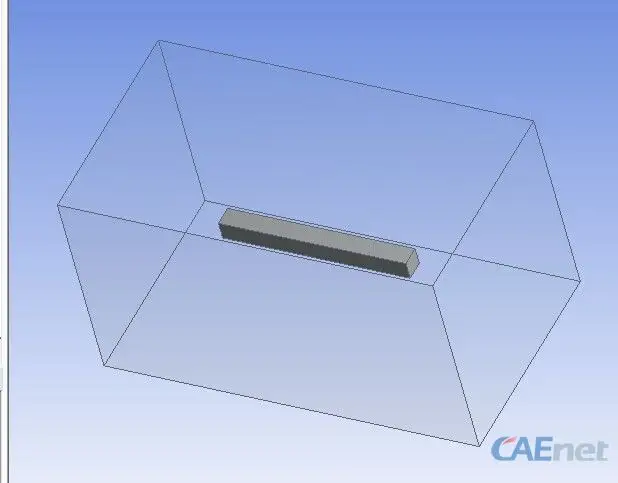

建立enclose空气域距导体外均为50mm。

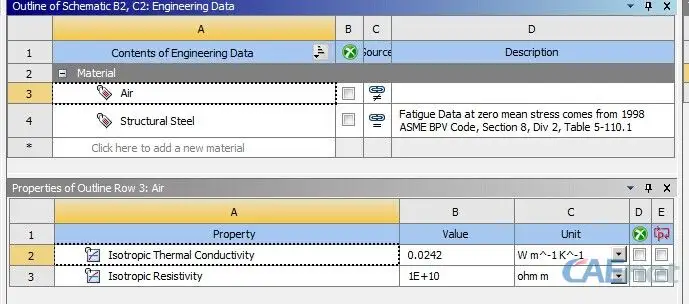

2 首先使用electeic电流传到模块。材料我使用了默认的结构钢和空气，空气电阻率设成了1e10.

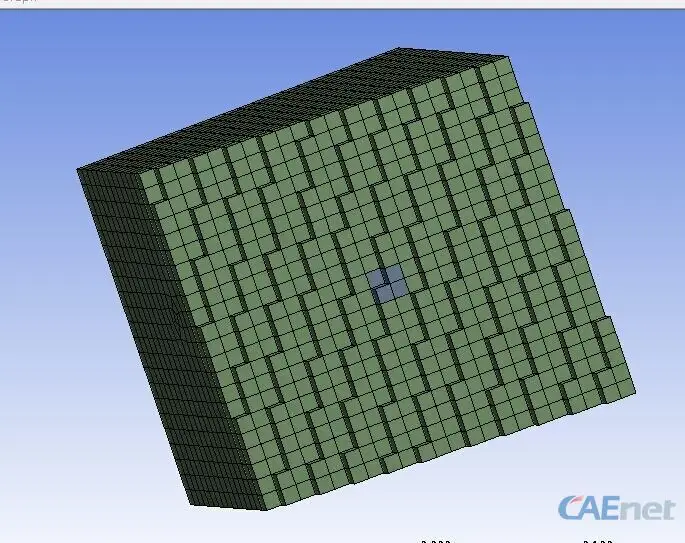

3 网格。设置边长10mm，六面体。上一张截面图吧

4 边界

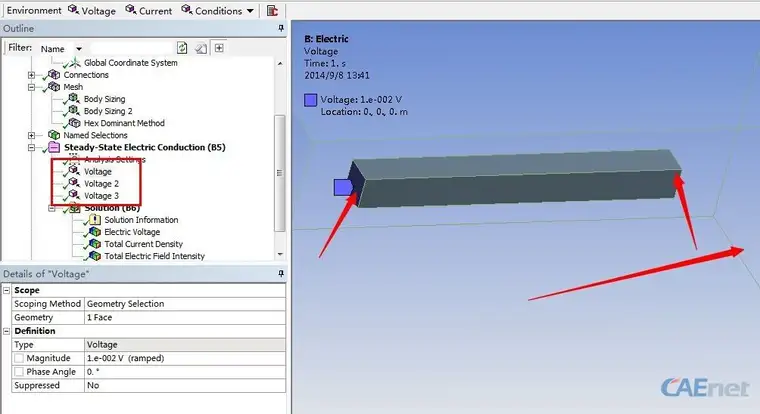

导体两端面一个加0。01V，一个加0V，空气最外表面加0V

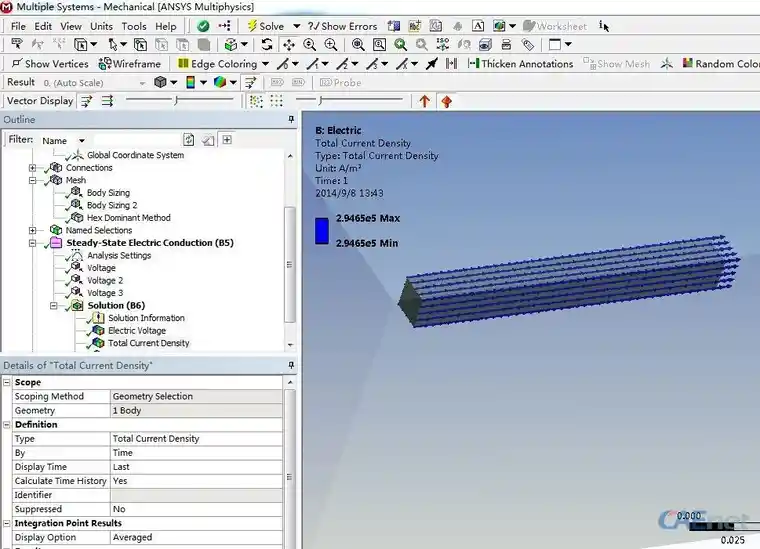

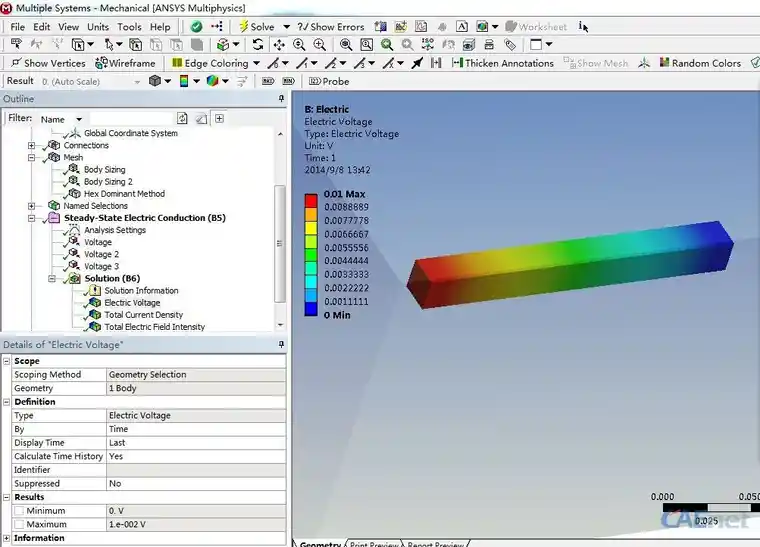

5 电流传导计算结果。电位和电流密度

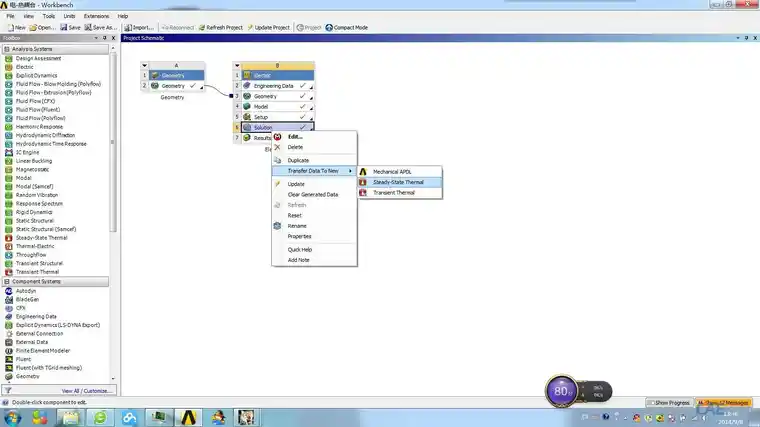

6 在electric模块的solution上右键-transfer data to new 选择static-state thermal。默认会把模型，网格连起来，并把结果连到set那里

7 进入热分析里的set

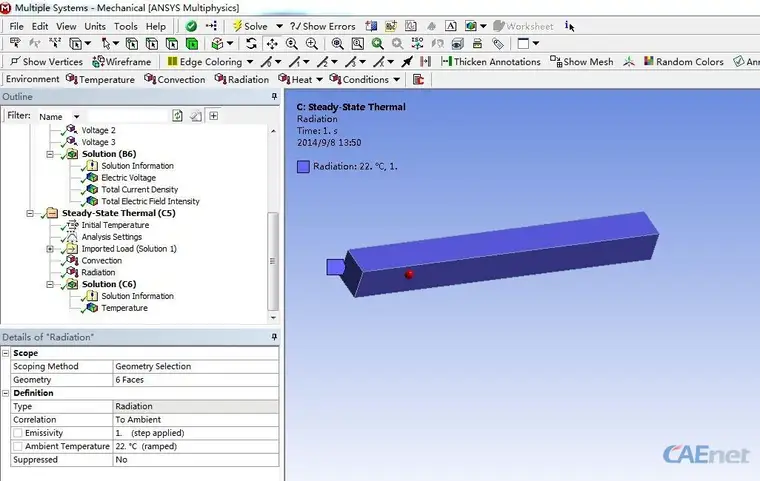

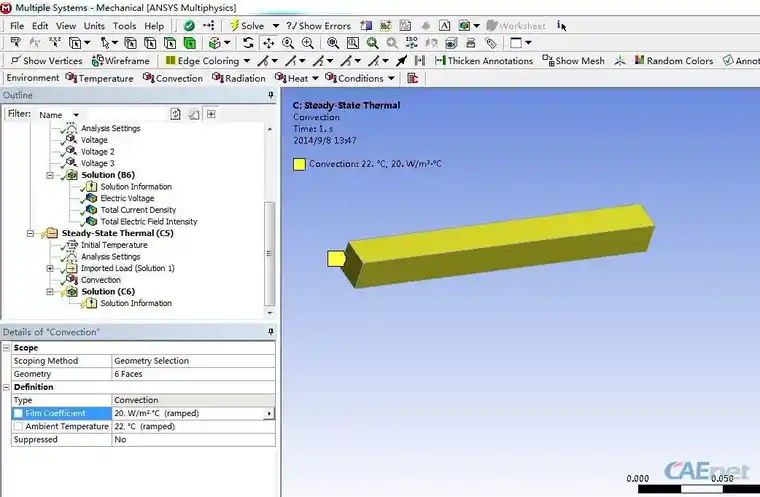

在导体外表面加对流系数20，环境温度22度。外表面加辐射，辐射率1，环境辐射，环境温度22度

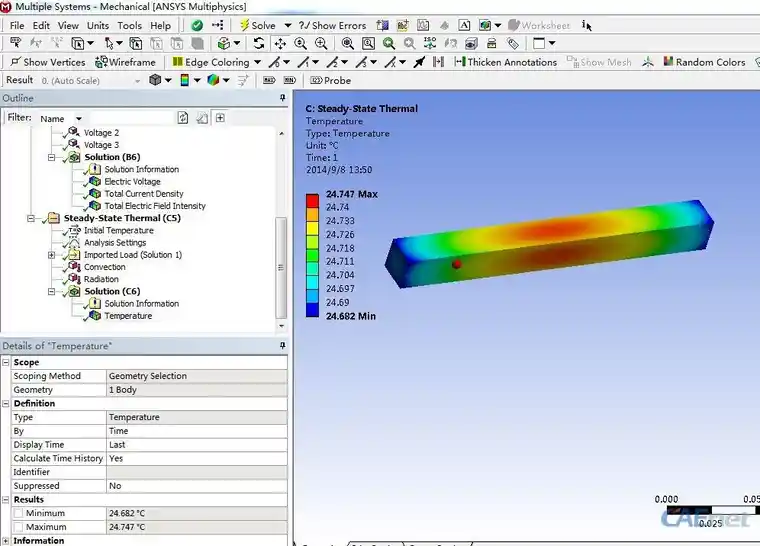

8 温度计算结果
