ANSYS WB Fluent入门教程:CFD仿真的轻松启程

Fluent是流体仿真的高级工具,其能力有口皆碑,这里就不累述了。

WB中的 Fluent,简化了以往建模和网格划分等环节,并且后处理也非常方便。实际使用后,我觉得WB的Fluent流程非常清晰。所以特写此贴,方便以往没有接触过Fluent的朋友按图索骥。


备注:这个教程,基本和Fluent帮助的第一个算例非常相近,不清楚的地方可参看官方教程。特别是一些关键的设置,可以通过帮助文件直接索引到技术文档。

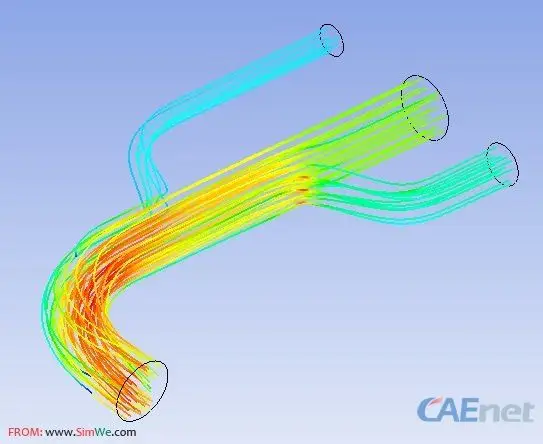

本例是一个三通的混液器,入口进来三种不同速度,不同温度的水。先上最终的结果图(Q0)

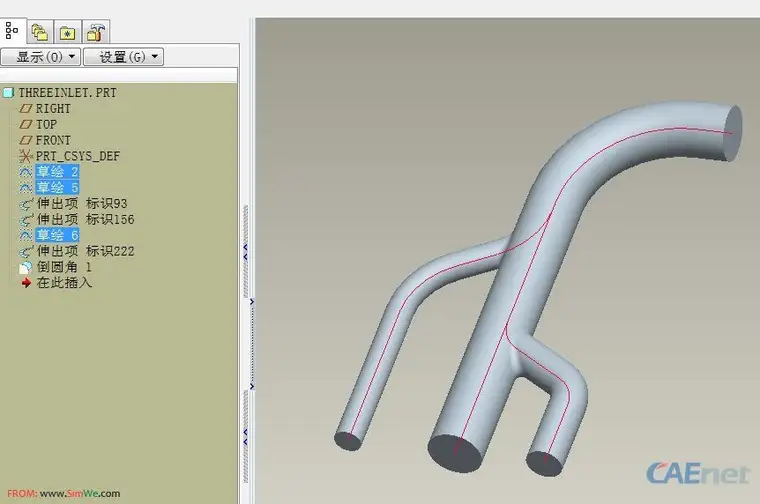

三通管道是在ProE里创建的(Q1),可直接下载附件:threeinlet.prt.rar

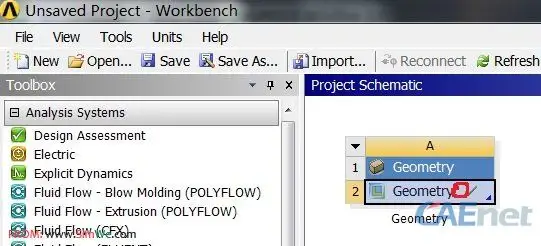

通过ProE上方的AnsysWB菜单栏,直接进入WB(Q2)这是WB里出现“几何”模块。双击进入“几何编辑器”

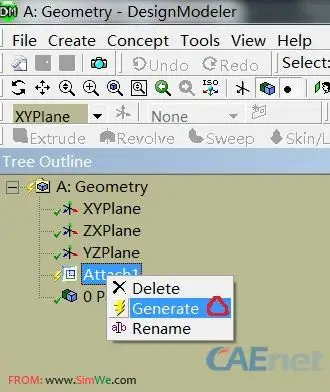

选择第一个“导入特征”,右键选择生成(Q3)。

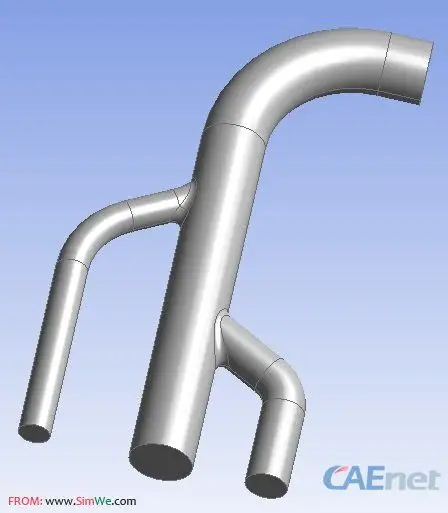

之后再编辑器中,生成几何形体(Q4)

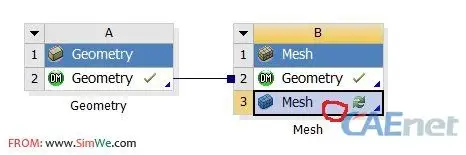

然后再WB中,拖进来一个“Mesh”模块。把几何连接到Mesh模块(Q5)



双击打开“Mesh”界面(Q6)

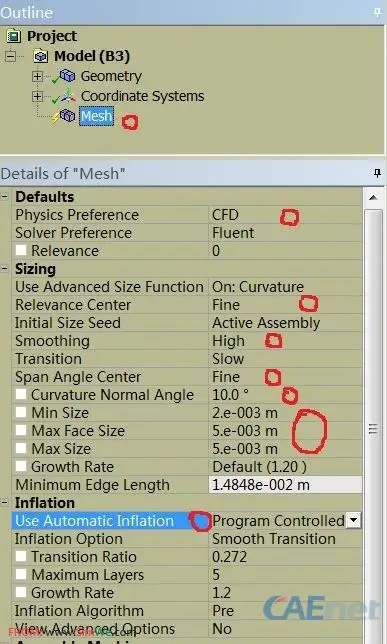

在Mesh模块中,进行必要的,针对流体网格划分的设置(Q7)

1:从Outline的Mesh进入

2:目标软件设置为CFD的Fluent

3:Size部分按图设置

4:特别是Inflation部分,Use Automatic Inflation设置为“Program Control”。这样可以自动生成壁面层。

备注:流体的壁面层性质是非常特殊的,因此网格划分会专门考虑这点。WB针对Fluent的自动网格划分,可在四面体网格基础上,走动生成壁面网格,速度非常快,质量也很不错。虽然同六面体网格相比肯定不足,但对于简单的几何,已经非常理想了。特别是现在电脑日新月异,即便较为复杂的几何,这种网格都是能算的,仅时间长点而已。
