Ansys Workbench电磁计算模块与材料参数介绍

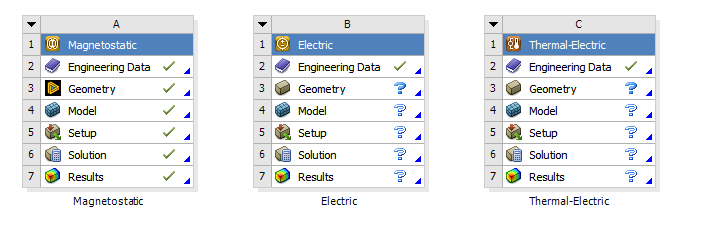

Ansys workbench 自带的电磁计算模块(不包含电磁包)一共有三个,分别是

(1)Electric:用来计算电流传导场,通过嵌入apdl程序来修改材料参数也可以实现静电场的计算

(2)Thermal-Electric:电热耦合模块,主要用来计算直流发热现象

(3)magnetostatic:静磁模块

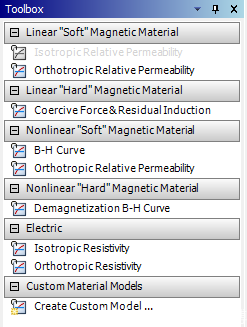

定义材料参数的时候,一共有以下几种

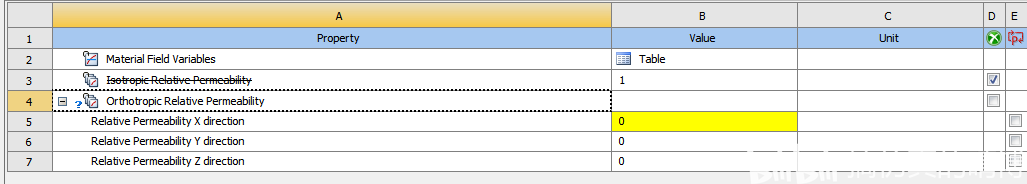

(1)Liner “Soft”Magnetic material:线性软磁材料,也就是磁导率为常数的软磁材料。工程上软磁材料指的是具有低矫顽力和高磁导率的磁性材料。但是实际上在使用的时候,这一项可以用来定义常见的相对磁导率不小于1的材料。但是需要注意的是,很多材料的磁导率都不是线性的,所以要判断好分析模型的“工作点”是否位于线性区。定义的时候又可以分为两种分类,分别是各向同性相对磁导率和各向异性相对磁导率。各项同性的话,只输入一个数值即可,如果是各向异性,需要在在三个方向上定义三个数值


(2) Linear “Hard” Magnetic material:线性硬磁材料,一般指是指磁化后能长久保持磁性、不容易失去磁性材料,主要包括高碳钢,铝镍钴合金,钛钴合金。需要定义两个数值:分别是Coercive Force矫顽力和Residual Induction剩磁密度。定义的时候注意单位。

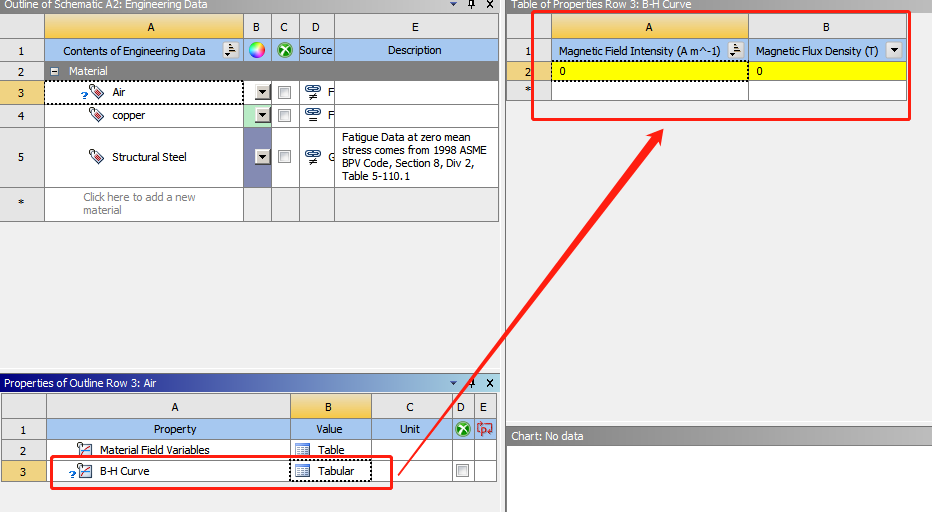

(3)Nonlinear “Soft” Magnetic material:非线性软磁材料,这种材料的磁导率不是恒定数值,因此需要定义B-H曲线。定义的时候,直接在窗口上面添加数据即可,当然也可以导入外部数据


(4)Nonlinear  “Hard” Magnetic material:非线性硬磁材料。需要定义退磁曲线。


(5)Electric:这里定义电阻率。下面分各向同性电阻率和各向异性电阻率。
