这几天注定是对我大学生涯有极大影响的几天。
1、模块儿的布局-模型的建立
基于DM模块儿进行模型的建立
多说一句我自己学习WorkBench这段时间的一个感悟吧。
很多人不重视模型的前处理工作，幻想就用CAD软件的模型进行仿真。这很不现实，仿真是为了缩短产品的生产周期，并且为企业节约成本的。CAD模型往往追求的是精细的模型，尽量贴合产品的模型，但是精细的模型有时候对仿真是极其不利的。
第一：精细的CAD模型可能导致网格划分失败，极小的结构特征往往会生成你难以接受的网格质量。
第二：它可能让计算不收敛。比如在一个针插入泥土的仿真中，CAD模型将针处理为针尖的半径为零，但是这可能会导致计算的不收敛，如果遇到了这样的不收敛，可以考虑把针尖削去，让针变成一个细长圆柱体可能会合适一点。但是如果你要对针尖进行仿真的话，那就是另一回事了。
更多：产生其它我不清楚的问题。
以上的，它们可能导致你的工作进度被严重拖后，别人很快就可以调试出来的仿真，而你需要很久，我感觉，这对老板来讲挺不好的。
总而言之：DM或者SCDM好好学
解释：选中XYPlane，然后点击箭头2的地方新建一个草图就好 。
然后转到Sketching来画图、
约束之后在这个画箭头的地方修改尺寸。
删除一些约束也在这里，如果想在图中选中尺寸然后删除它，可能让你不习惯的话。--UP主经常在红箭头的地方删除，已经习惯了。

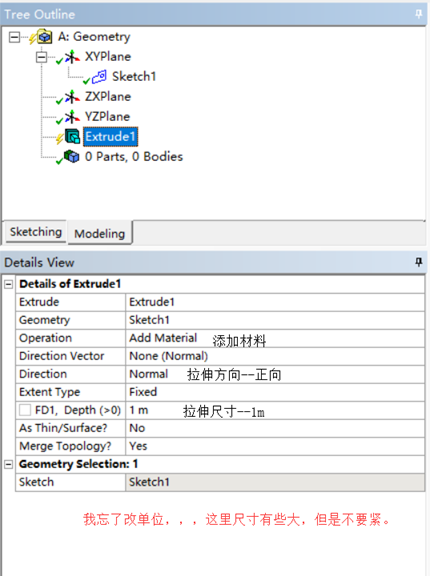

再生成一个草图，用来后期做一些分割。
这个地方的名字是可以改的，选中，右键，然后Rename就是了，可以使用中文，但是似乎不支持某些特殊符号什么的。

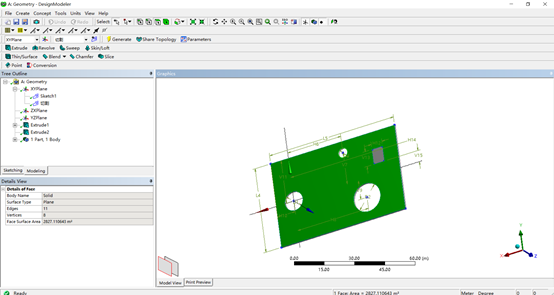

已经有一小块儿面切出来了
边界条件设置如图
变形结果
加入拓扑优化模块儿
拓扑优化与静力学的连接关系如图所示
如图：结构树中已经导入了拓扑优化模块儿
优化与非优化区域选择
将质量（Mass）作为优化目标，减少50%作为条件。
这个地方被避开了优化。也就是是我们刚才选择的非优化区域。
对其它优化选项的个人理解：
优化需要基于一定的上游数据，这里选择的上游数据来自静力学。
黑色箭头是设计区域，红色箭头是非设计区域。
这里可以用来指定对零件的优化区域和不优化区域。
有时候对于设计的拓扑优化，有些区域是不能进行去除材料操作的，例如结构中用于承受力的部分、螺栓连接的地方等等，这时候就需要将这些区域选择为非设计区域。
这里可以用于指定响应的类型，
红色箭头指示的地方可以选择基于响应优化或者加工制造优化两种。
黑色箭头指示的地方用于选择约束条件，此时显示的是选择了质量作为约束条件。
紫色箭头用于确定去除材料的百分比，图中是选择保留50%
这里是用于查看分析设置的目标。
表格中的参数意思分别是：
1、是否启用这个条件，打勾就是使用。
2、第二个用于指示上游传下来的数据，图中的上游数据是来自静力学分析。
3、优化占比的比重，有时候可能会涉及到多目标多约束条件的优化设计，可以在这里设置各个条件所占的比重。
4、是否使用多步的优化设计方式。
5、6、优化设计的起始步，与结束步。
8、优化设计的模式选择
