ANSYS 14.5拓扑分析实战案例

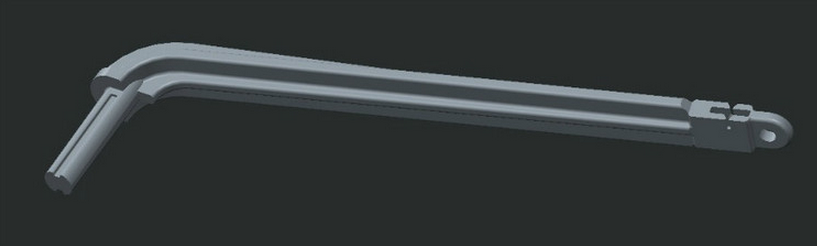

现有一抬杠零件如图:


材料为POM 拟采用拓扑分析进行优化。

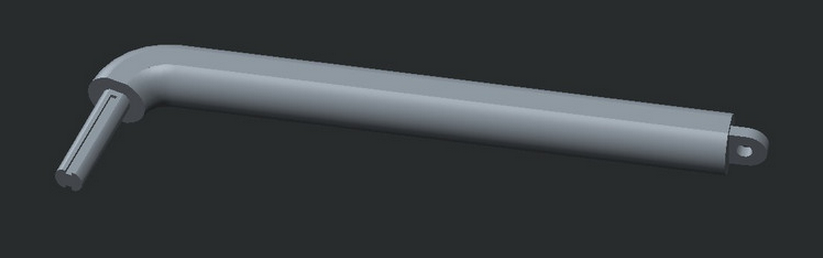

首先将产品要优化位置根据功能构图成一规则形状。如下图:

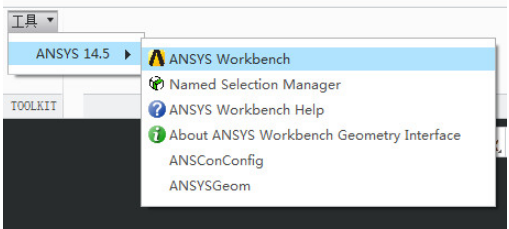

在pore中选择工具,点击ANSYS14.5,再选择ANSYS Workbench进入 Workbench。

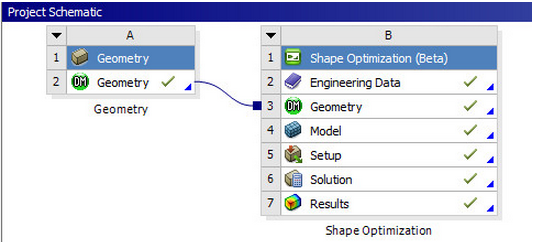

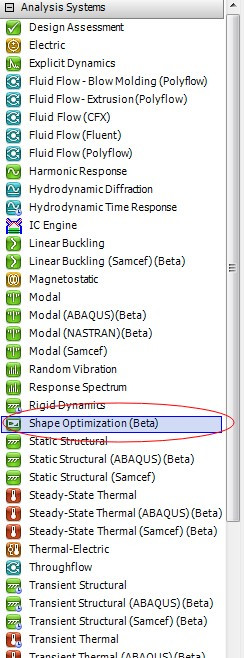

在Toolbox中点击ShapeOptimization(Beta),按住鼠标拉到右边的Project Schematic



双击Model进入Mechanical

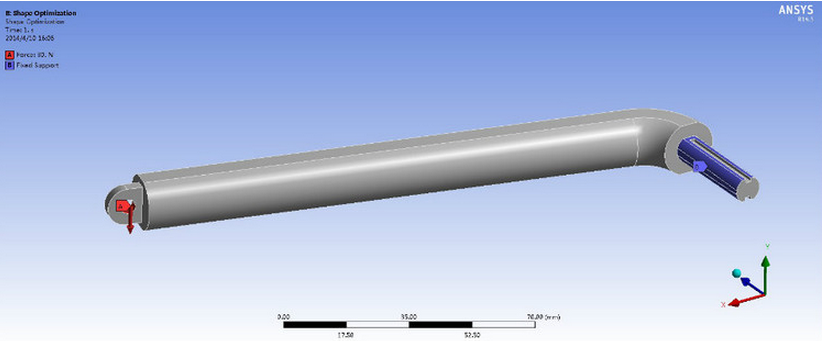

如图设置好拉力30N及固定约束。

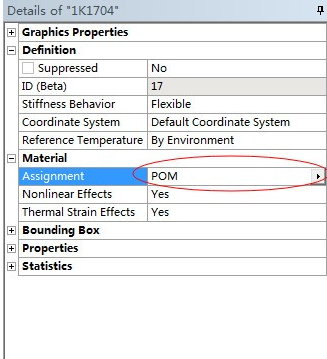

选择材料为POM

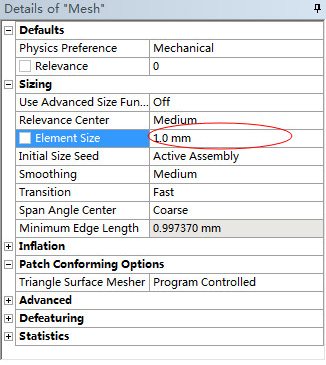

调整网格密度为 1.0mm

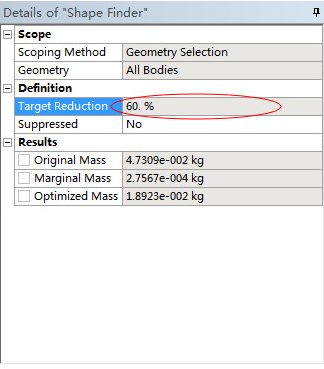

选择优化目标为减少体积60%



等计算完成。

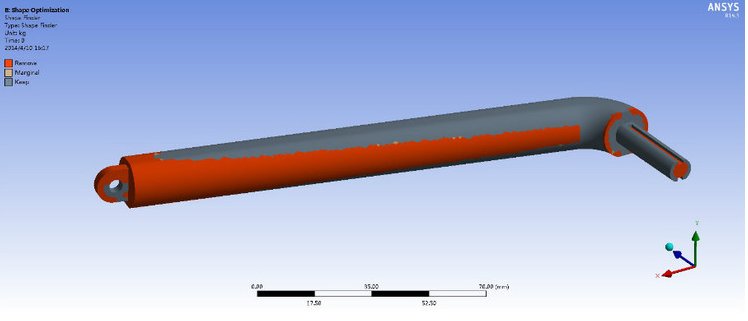

点击Shape Finder 看结果blob.png

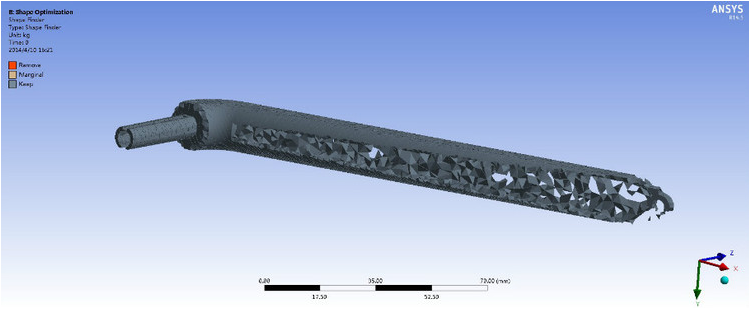

选择Capped IsoSurfaces 可以得到有用的位置。

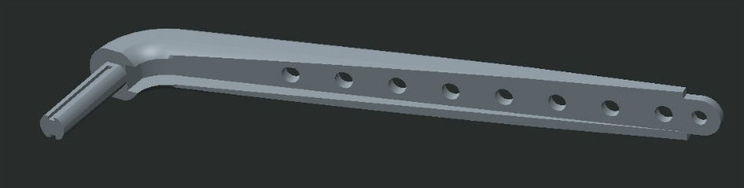

参照这个形状,重新设计了抬杠。

如下图

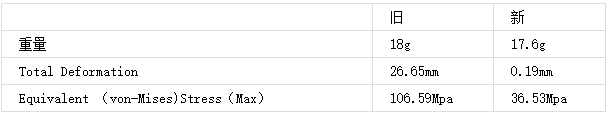

对新旧设计静力结构分析。



总结:对于很多时候,在没有可参考的情况下,要设计出最省料的结构是比较难的。通过拓扑分析,可以提供参考,在设计初期就避免浪费材料,设计出优秀的结构。特别是产量比较高的产品,减少1g重量,在整个产品周期,可以省下来的成本几十万,而这其实也就用半天的时间就可以算完的。会计算的工程师的价值就体现在这里。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
