ANSYS Workbench 拓扑优化新功能案例分享
ANSYS最新版的拓扑优化功能又有了新的进步,设置的条件选项方法的不同,导致的结果的不同,下面查看其中几个案例导致的不同形状结果
1.约束中的subtype设置为housing

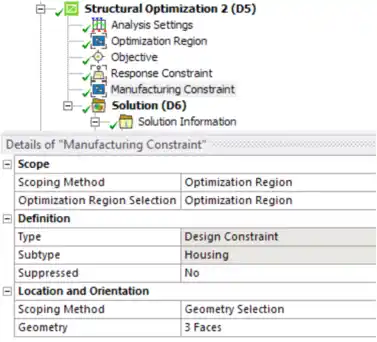

设置方法如图所示,选择类型housing即可,下方选择相应的保留面,如图所示。
模型中端盖的孔收到侧向力的作用,固定底面的螺钉孔,优化的结果可以看到默认为中间镂空的方式,而如果选择内表面不去除就可以得到完整的内表面模型。
另外一个模型为中间圆孔收到旋转扭矩的作用,还有向下的压力,固定底面四个角的位置,得到的结果如图所示,根据实际情况控制中间镂空或者填充
2.约束中的subtype设置为pull out direction,选项为stamping

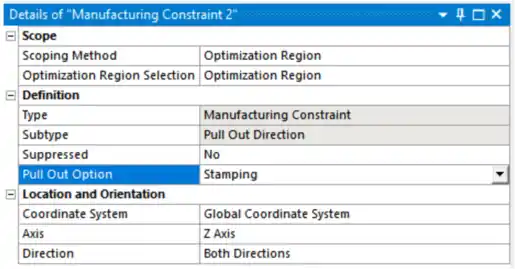

设置方法如图所示,选择类型为stamping即可,下方选择pull out的方向,如图所示。
模型的约束条件同上,得到的结果如图所示。四个侧面出现凹陷,但是保留内部的圆弧面
3.约束中的subtype设置为pull out direction,选项为no-hole
设置方法如图所示,选择类型为no-hole即可,下方选择方向,如图所示。
模型的约束条件为三个个螺钉孔固定,优化的结果可以看到默认的为中间镂空的效果,而添加去除孔的效果后其中间用薄平面填充
4.约束中的subtype设置为圆周对称方式,选项为4个
设置方法如图所示,选择类型cyclic Repetition即可,下方选择方向和中心轴的方向,如图所示。
模型的初始为⚪和四个螺钉孔,受力效果为底面受到支撑力的效果,优化结果如图所示,根据不同的选项可以得到图中的三种不同优化结果形状
5.约束中的subtype设置为平面对称方式,选项为2个设置方法同上,选择类型plane对称即可,下方选择对称平面方向,如图所示。
模型的初始形状为 弯曲梁,下侧支撑,选择不同的优化形状得到不同的结果,但是图中可以看到所有的形状都为对称效果
6.约束中的response设置为应变能,设置最大数值后,查看结果
设置与约束为方法为global stress,设置方法为应变能local strain energy,设置最大能量后计算
如图所示的弯曲梁,两侧端部固定,中心受力,其形状优化结果可以看到在保证应变能的情况下去除材料,得到根本拐弯位置保留材料较多,中间位置去除材料,保留圆孔周围材料
另外更改量的方向还可以得到如下图所示优化结果
