ANSYS Meshing技巧：共享拓扑与划分顺序优化

00 导读

本文通过一个小例子介绍了共享拓扑的三种不同设置，展示了网格划分顺序对最终网格的影响，介绍了网格划分操作录制的使用方法。

01 研究背景

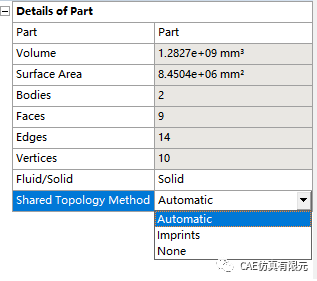

一般认为在 DM 中 Form New Part 就会形成共享拓扑。其实共享拓扑存在三种不同的设置。

02 几何模型

几何模型如下图所示，cylinder 和 block 相交。

03 None

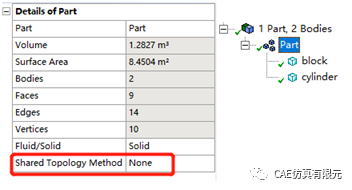

共享拓扑设置为None，如下图所示。

进入Mechanical查看。生成接触对，并且两体相交面无印记

04 Imprints

共享拓扑设置为Imprints，如下图所示。

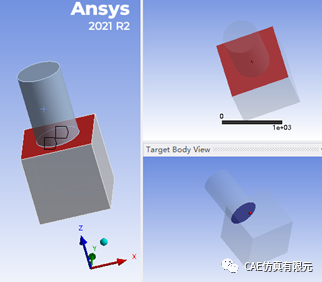

进入Mechanical查看。生成接触对，并且两体相交面产生印记。

05 Automatic

共享拓扑设置为Automatic，如下图所示。

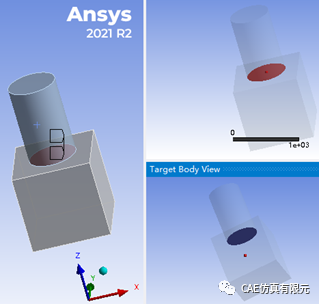

进入Mechanical查看。无接触对，两体相交面共节点。

06 划分顺序

两体共节点，彼此的网格会相互影响。不同的网格划分顺序会产生不同的网格。

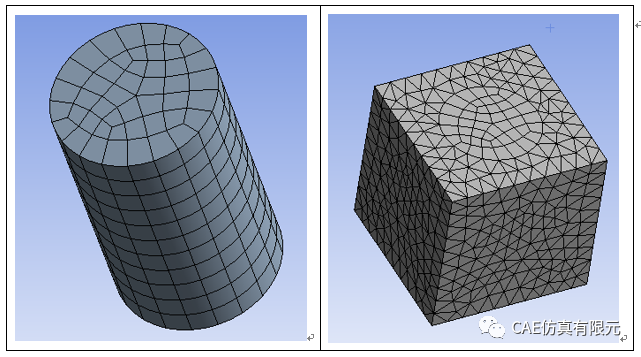

同时划分block和cylinder。

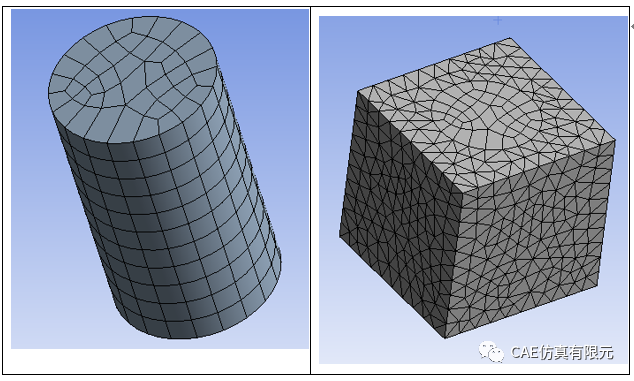

先划分block，再划分cylinder。

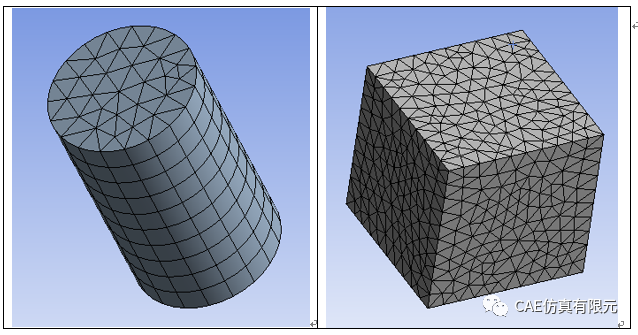

先划分cylinder，再划分block。

07 录制操作

网格划分操作是可以录制的，之后就可以重复使用了。

单击Start Recording，然后先划分block，再划分cylinder。

录制结束后，在 Named Selections中自动生成如下图所示。

重复执行录制好的操作。
