ANSYS Workbench应力应变曲线图生成指南

如下两组结果，一个是应力，一个是塑性应变，在workbench中默认显示的曲线是以时间步为横坐标的。

塑性应变随时间步的变化曲线

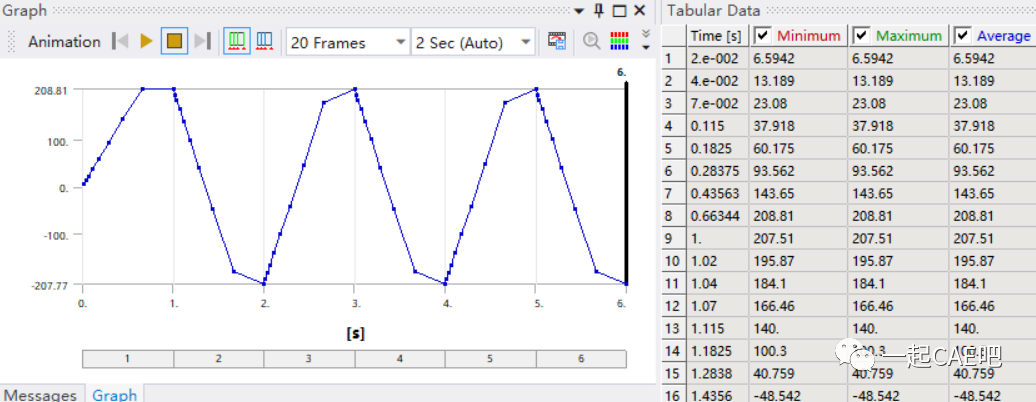

应力随时间步的变化曲线

通常情况下，我们希望得到以应变为横坐标、应力为纵坐标的曲线图，我们可以直接从Tabular Data中复 制数据到Excel手工绘制曲线图，另外，我们还可以利用Mechanical菜单中的Chart工具实现该功能。

操作方法

选择数据源：在结果目录树中插入一个Chart，并选择需要添加的横坐标、纵坐标数据。有两种方法可以实现该操作。

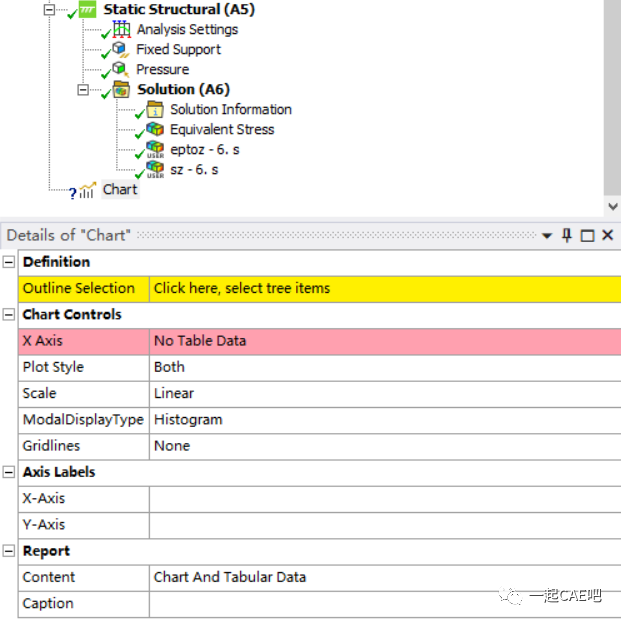

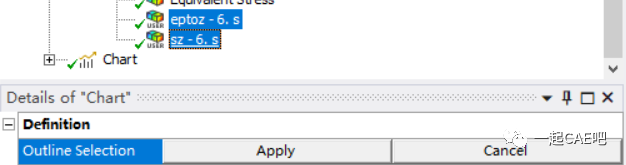

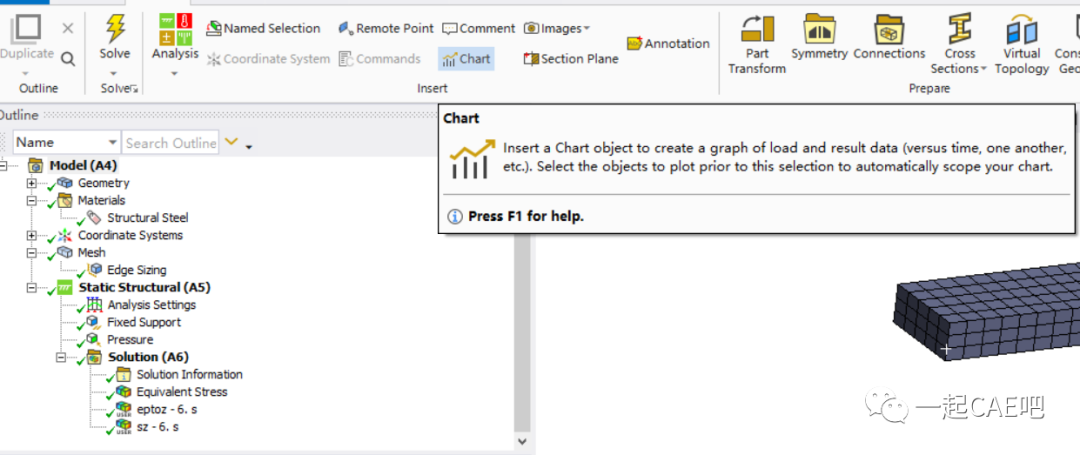

第一种方法：直接点击菜单栏中的Chart图标，然后在Details of “Chart”的Outline Selection中，选择添加相应的数据，可以是结果数据或者施加的载荷数据等。具体操作为：先点击Outline Selection的输入框，然后利用Ctrl键和鼠标在目录树中进行多选，选择要添加的数据，最后点击Apply，可以看到Outline Selection的输入框中显示2 Objects，即数据选择成功。

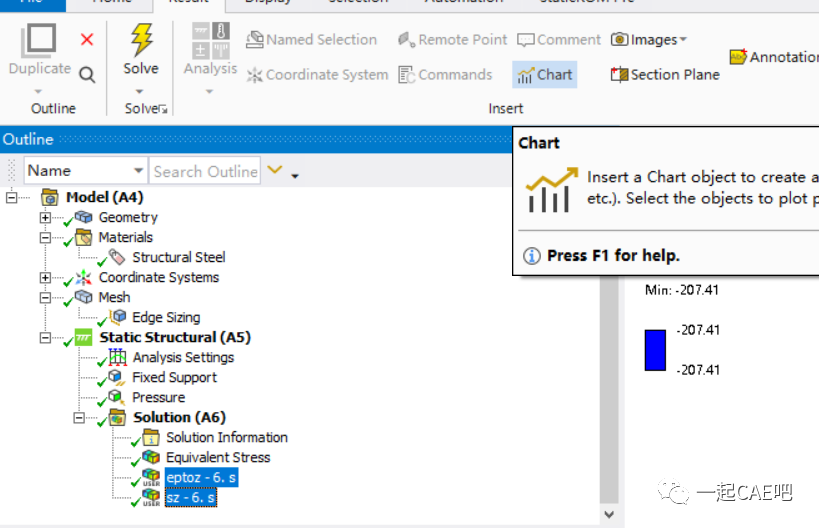

第二种方法：先利用Ctrl键和鼠标在目录树中进行多选，选择要添加的数据，然后再点击菜单栏中的Chrat图标即可。

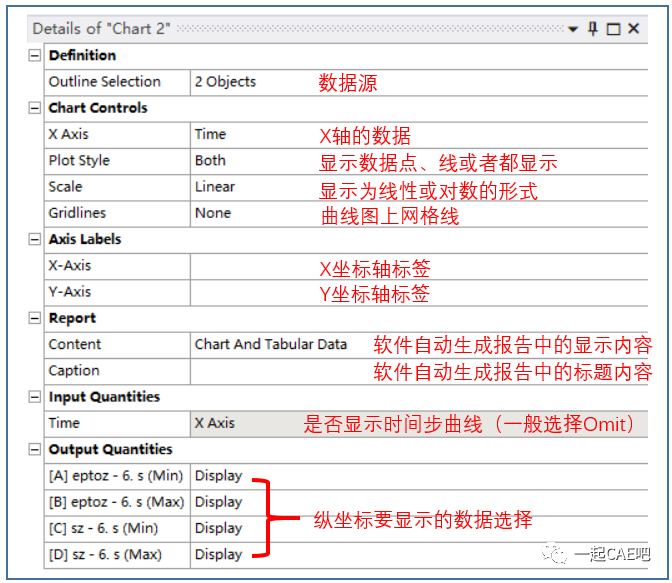

曲线显示设置：选择好曲线图的数据源后，进入Details of “Chart”中进行详细设置，详细设置面板中的参数说明如下图所示。

本例中，X Axis选择为塑性应变，X轴和Y轴标签分别为“Z向塑性应变（mm/mm）”、“Z向应力（MPa）”，报告中标题显示为“应力应变曲线图”，时间步曲线显示选项为Omit，选择Sz（Max）为显示，其他数据为Omit，其他为默认设置，如下图所示。

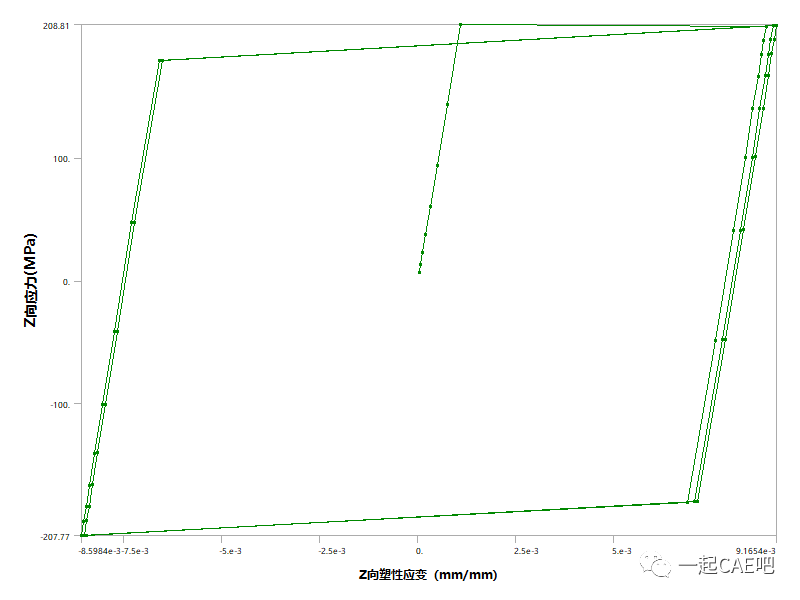

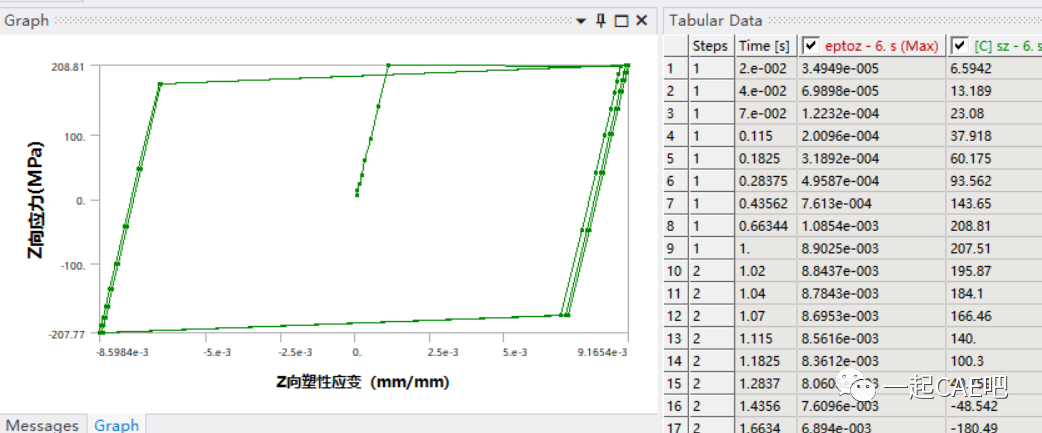

最终生成的应力应变曲线图在界面上显示如下。

在菜单Home→Tools→Report Previews中，也可以看到曲线图。

另外，通过Images菜单，还可以输出曲线图的图片。
