警惕!ANSYS Workbench潜在错误剖析

01背景

最近经常使用梁单元,真是上的山多终遇虎!我发现了ANSYS Workbench在梁单元后处理上的一个错误。



02传统方法

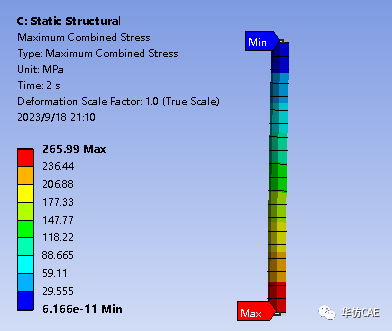

在ANSYS Workbench界面下,查看梁单元最大正应力的传统方法:





03非主流方法

虽然梁单元的应力主要由弯曲应力和拉压应力组成,但有的用户因为习惯或其它原因需要直接看等效应力或正应力等,如下图所示。

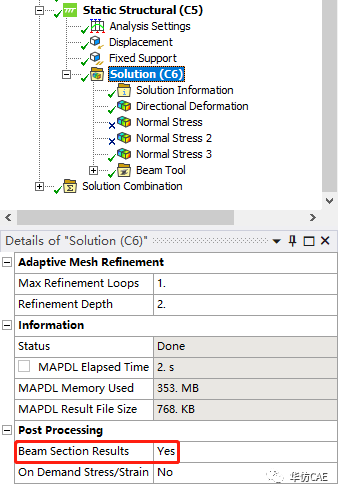

在ANSYS Workbench默认设置中,不能看以上的应力。需要将梁截面结果设置为Yes。

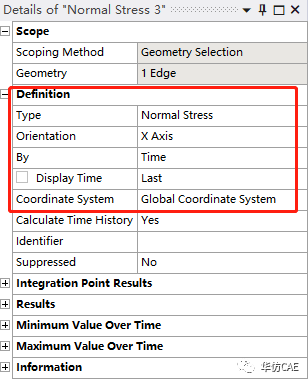

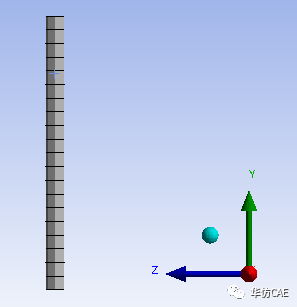

查看正应力,如下图所示,正应力方向应该为全局坐标系的Y方向。

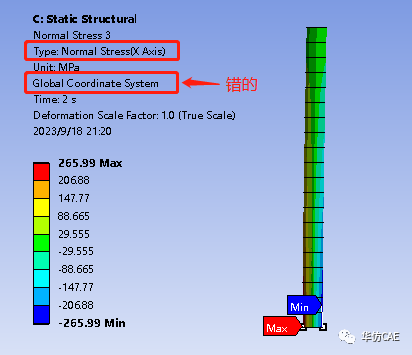

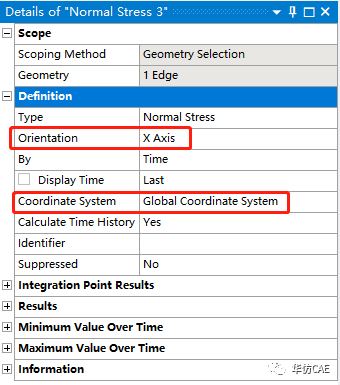

但实际上,选择X轴才能得到正确结果。所以这里虽然选择了全局坐标系,其实是无效的。梁单元纵向为单元坐标系的X方向,所以可以认为,梁单元的应力结果总是基于单元坐标系输出的。

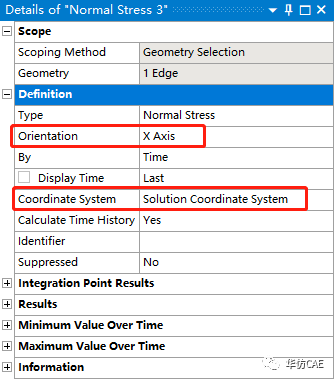

将坐标系改为结果坐标系,也是一样。这也是有问题的



04总结

以上介绍的非主流方法并不常用,但有些用户和有些场景下却不得不用,那么用户有可能就会碰到这个错误。

虽然这个错误不至于不能查看需要的应力结果,但足以让人感到迷惑。所以这确实是ANSYS Workbench的一个错误,希望原厂能尽快调整。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
