Ansys Workbench尖角接触分析案例深度剖析

目前常见的ANSYS Workbench接触教程里,当接触对几何包含尖角时,通常建议对尖角倒圆。最近笔者在解决2个分析实例时,发现通过网格和接触属性的合理设置,尖角同样可以收敛。


(一)  接触发生后几何不再分离。


1.     问题描述

几何建模如图,在Design Modeler内生成2个面体。


Engineering data中添加材料:软件材料库自带的非线性铝合金(Aluminum Alloy NL)。设置分析类型为2D。



2. 分析设置

建立static structural任务后进入分析页面,圆形面体材料设为软件自带structural steel,方形面体材料设为Aluminum Alloy NL。建立摩擦接触,contact为方形面体的上部和左侧的2条边,target为圆形面体的外圆边,摩擦系数0.2,其它所有接触设置为默认。

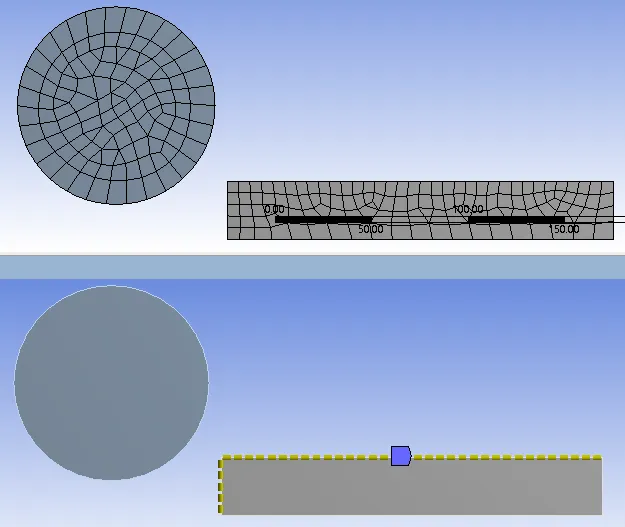

不添加任何网格设置,按默认状态生成网格(默认单元尺寸为10.522mm):




3.  边界条件和求解

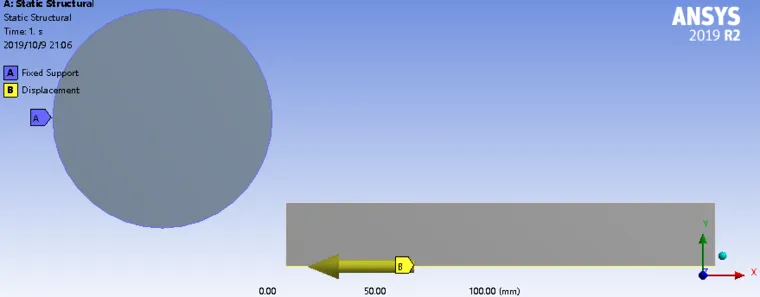

Analysis setting中打开自动时间步,初始子步100,最小子步10,最大子步1000。打开大变形。圆形面体的外圆周边设为fixed support,方形面体的底板边设为displacement:X向-100mm,Y向0。




开始求解,772步后收敛:




变形动画:




4. 圆形面体几何更改

试着增加问题难度。进入Design modeler,利用主菜单concept下的spit edge把圆形面体的外圆边变为上下等分的2个半圆边:

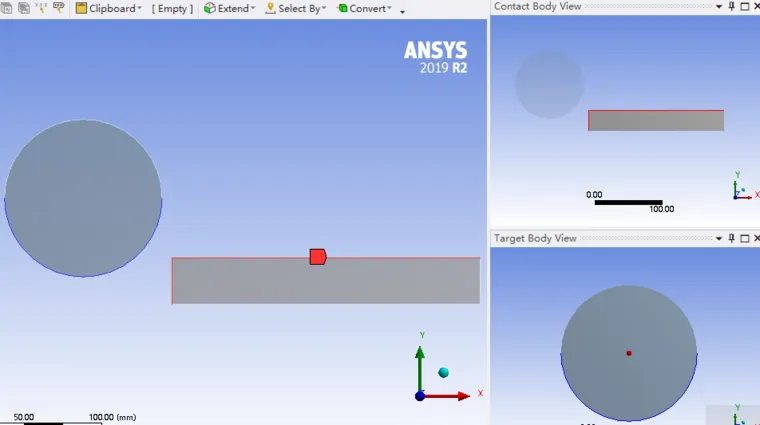

回到分析页面,几何更新后,圆形面体材料改为Aluminum Alloy NL,接触的target改为圆形面体的底部半圆边:




网格不变。边界条件里,圆形面体的顶部半圆边设为fixed support,其余不变。开始求解后,125步后不收敛(时间为0.3178秒)。

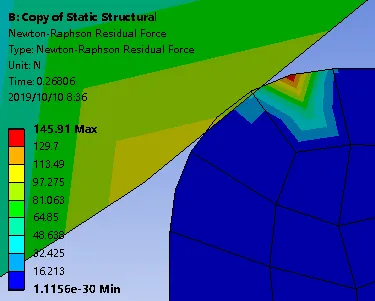

查看Newton-Raphson残余力,发现尖角处为最大值。此时怀疑尖角导致不收敛。




5.  长方形面体几何更改

在Design Modeler内,对长方形面体要发生接触的尖角倒圆(R3):




接触设置里contact加入生成的圆角边:




然而重新计算后依然在0.3178秒时不收敛,Newton-Raphson残余力如图:




即使加密网格(默认单元尺寸为1mm),重新计算后依然在0.3178秒时不收敛:




6. 长方形面体几何不更改

前面增加的圆角抑制,网格使用默认单元尺寸,接触的contact自动更新为2条直边,更改接触的设置如下:




再次求解,461步后收敛:




变形动画:




7. 局部加密网格,接触设置不改

保持接触设置为默认,方形面体顶部和左侧的边网格加密如下(edge sizing单元尺寸取6mm):




计算也可以收敛,但需要943步:



可见,或者加密网格,或者接触属性被合理设置,接触对里的尖角不需倒圆也可达到计算收敛。

下面是2个尖角与target接触又分离仍然不需倒圆的例子。



(二)接触发生后几何再次分离。


1.     问题描述

在Design Modeler里建立2个面体如图。图中3个加亮显示的边是为了减小网格数量split edge后得到的,设置分析类型为2D。




2. 分析设置

建立static structural任务后进入分析页面,2个面体材料均指定为软件自带的Structural Steel

NL。建立摩擦接触,contact为N形面体的3条边,target为L形面体的5条边,摩擦系数0.2,其它所有接触设置为默认。

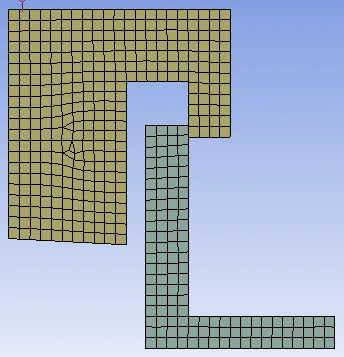

生成网格,单元尺寸为0.5mm:




边界条件,L形面体最右侧的边fixed support,N形面体左侧的边Y向位移-4mm,X向0mm。




求解后,不收敛:




Newton-Raphson残余力:




加密网格,对参与接触的6条边设置edge sizing,单元尺寸0.16mm,




再次求解后,456步后收敛:




变形动画:
