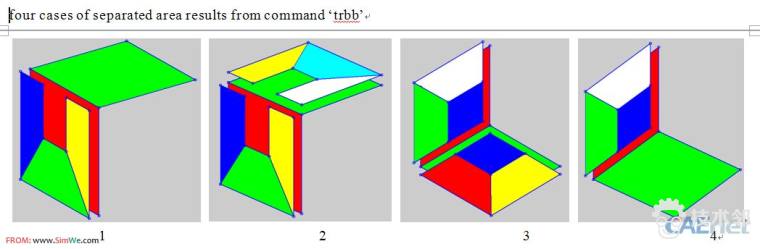

Trbb存在的问题：
Matlab程序：
程序的功能：TrueGrid软件中，bb和trbb有强大的不同网格密度连续过渡功能，但不同实体单元的2面或三面过渡时，trbb存在设计缺陷，会产生单元分离。本文根据LSDYNA的K文件格式，编写了一个matlab程序，修改实体单元的过渡缺陷。要求对K文件格式比较熟悉。
程序由很多小程序组成，主程序为
“NodeElementMain”
数据输入方式有两种，一种为k文件输入格式，只需把主程序中K文件名键入主程序中
另一种为节点数据和单元数据分别输入。把节点数据和单元数据分别键入主程序中，以下为数据格式和使用方法。

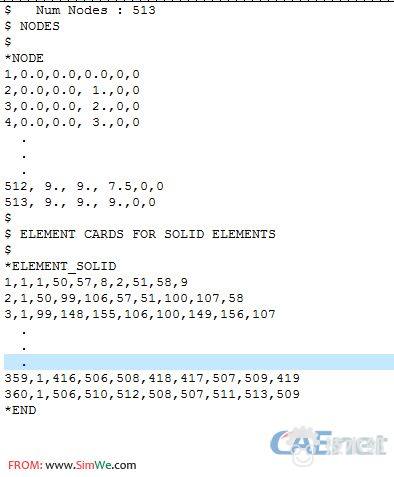

方式1的数据格式：（k文件格式）
方式2的数据格式：（可以用lsprepost导出）

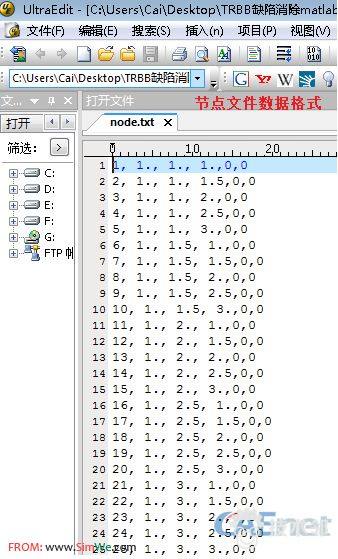

节点文件数据格式：

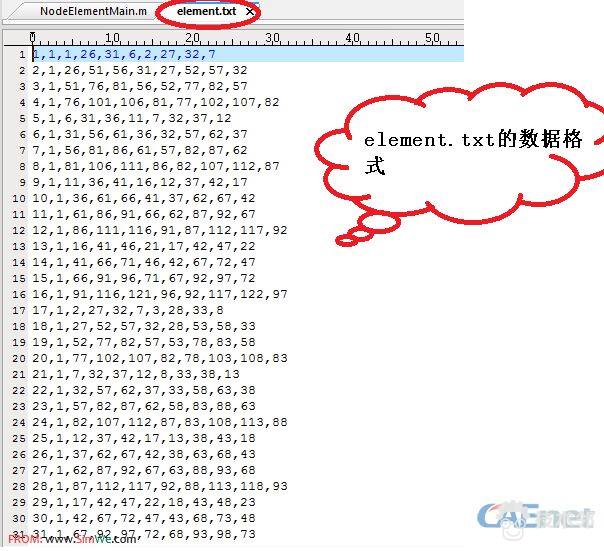

单元格式数据格式：
使用方法：

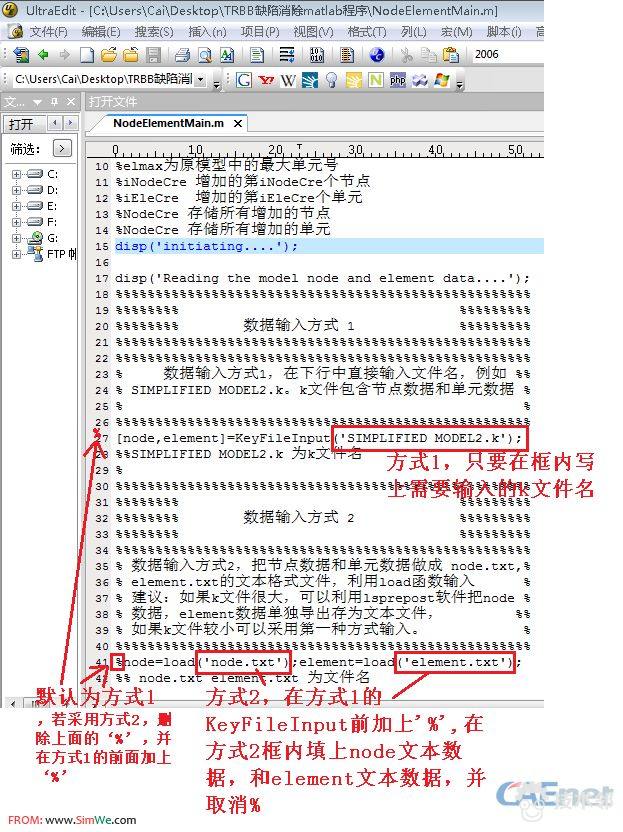

只需在NodeElementMain.m中修改一下即可以用，其余函数不动，如果采用k文件输入方式，在输入方式1种填上k文件名，如果用node文件和element文件单独列出，则采取第二种文件输入方式，按如下图第2种方式修改：
最后输出结果为”NodeElementNew.k”
附件程序中包含一些例子。
问题的根源：

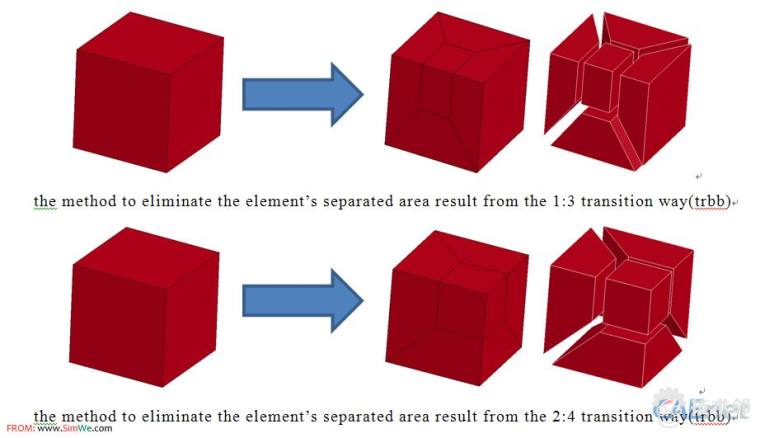

重新剖分方法：
因此编一个Matlab程序消除Trbb这个缺陷。

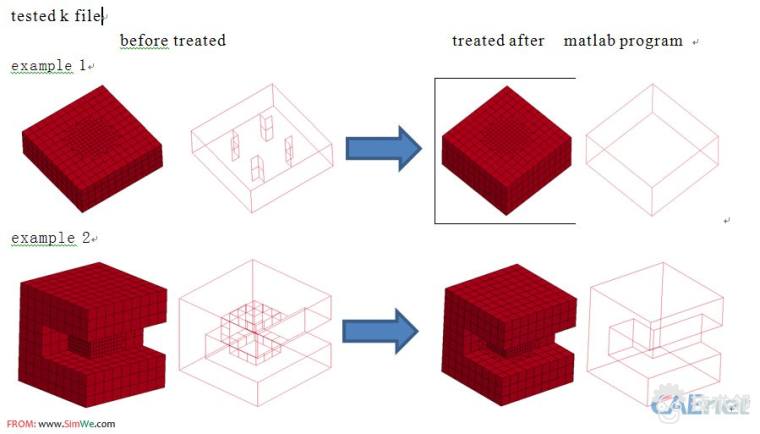

程序修改后的效果图对比：
详细数据格式可见附件程序中的k文件或文本文件。
