塑胶产品结构设计-按键及旋钮设计技巧分享

常见的带有按键的塑胶产品有手机、MP3、相机等；旋钮之类等，在设计这些按键和旋钮之类的产品，可以使用以下资料做参考。

1、按键的设计

1.1 按键(Button)大小及相对距离要求

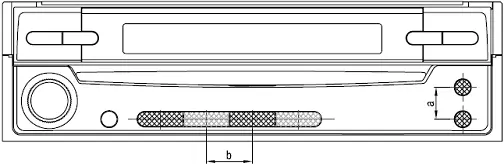

    从实际操作情况分析，结合人体工程学知识，在操作按键中心时，不能引起相邻按键的联动，那么相邻按键中心的距离需作如下考虑：

1）竖排分离按键中，两相邻按键中心的距离a≥9.0mm

2）横排成行按键中，两相邻按键中心的距离b≥13.0mm

3）为方便操作，常用的功能按键的最小尺寸为:3.0×3.0mm

动图

图1

1.2  按键(Button)与基体的设计间隙

动图

 图2

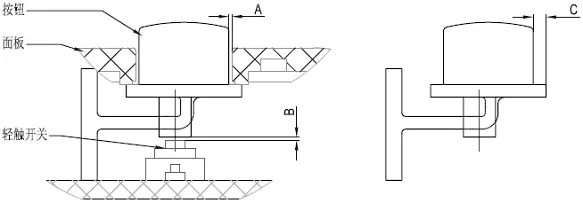

    按键与面板基体的配合设计间隙如图2所示：

1）按钮裙边尺寸C≥0.75mm，按钮与轻触开关间隙为B=0.20mm；

2）水晶按钮与基体的配合间隙单边为A=0.10-0.15mm；

3）喷油按钮与基体的配合间隙单边为A=0.20-0.25mm

4）千秋钮（跷跷板按钮）的摆动方向间隙为0.25-0.30mm，需根据按钮的大小进行实际模拟；非摆动方向的设计配合间隙为A=0.2-0.25mm；

5）橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边加0.15 mm，如喷橡胶油按键与基体的间隙为0.3-0.4mm；

6）表面电镀按钮与基体的配合间隙单边为A=0.15-0.20mm；

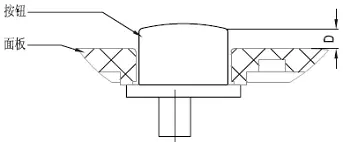

7）按钮凸出面板的高度如图3所示：

    普通按钮凸出面板的高度D=1.20-1.40mm，一般取1.40mm；

    表面弧度比较大的按钮，按钮最低点与面板的高度D一般为0.80-1.20mm

动图

 图3

2、旋钮的设计

2.1 旋钮(Knob)大小尺寸要求

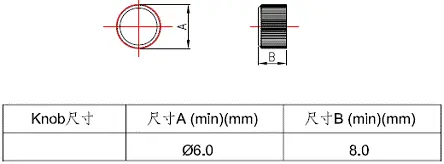

旋钮(Knob)大小尺寸要求见如下所示

动图

图4

2.2  两旋钮(Knob)之间的距离

  两旋钮(Knob)之间的距离大小：C≥8.0mm。

动图

图5

2.3  旋钮(Knob)与对应装配件的设计间隙

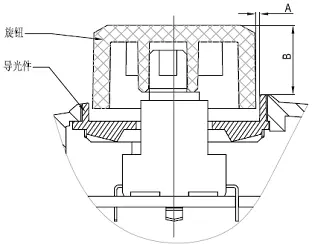

1）旋钮与对应装配件的设计配合单边间隙为A≥0.50mm，如图6所示；

2）电镀旋钮与对应装配件的设计配合单边间隙为A≥0.50mm；

3）橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边增加0.15 mm。

4）旋钮凸出面板基体或装饰件最高点的高度为9.50≥B≥8.00mm。
