Ansys Workbench应力线性化处理流程

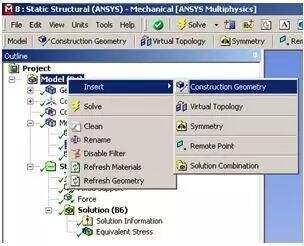

1. 首先，要进行应力线性化，必须定义适当的路径，在model标签上右键插入Construction Geometry，如下图：

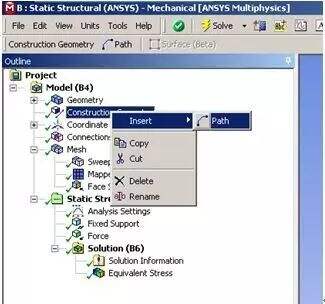

2. 选择后，Outline中出现Construction Geometry选项，在选项上右键插入path，如下图：

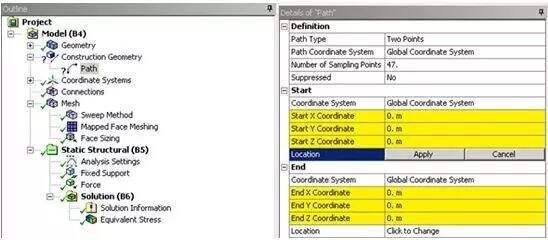

3. 插入路径后，显示如下图所示路径的Detail选项卡，黄色区域是对路径的定义区域【默认的，face模式，则取点为面中心， edge模式，取点为其中点，vertex模式，取点为模型上存在的点，坐标模式，取点为鼠标点击的模型表面任一点，选中的点都可以Detail项中的x，y，z坐标值进行调整】

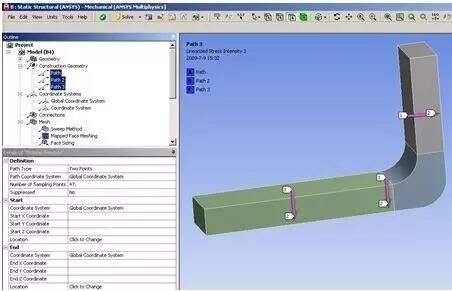

4. 定义好的路径如下图所示

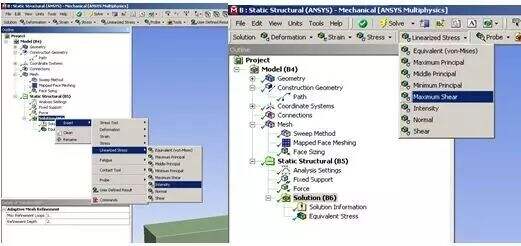

5. 定义好路径后，在标签【Solution】上右键插入应力线性化选项，或者点中【Solution】后，在快捷栏选择一种应力线性化，效果是一样的，如下图所示

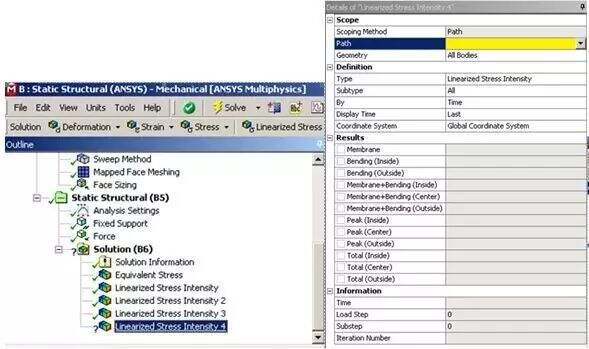

6. 插入应力线性化选项后，出现如下图所示的Detail选项卡，黄色为预选的路径

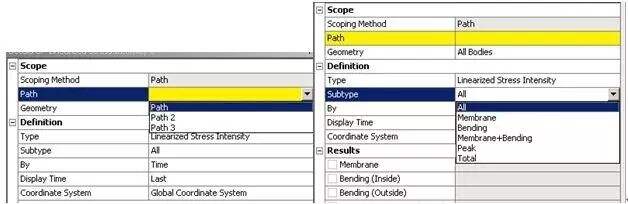

定义好的路径会在这里显示，选择一个作为当前线性化路径

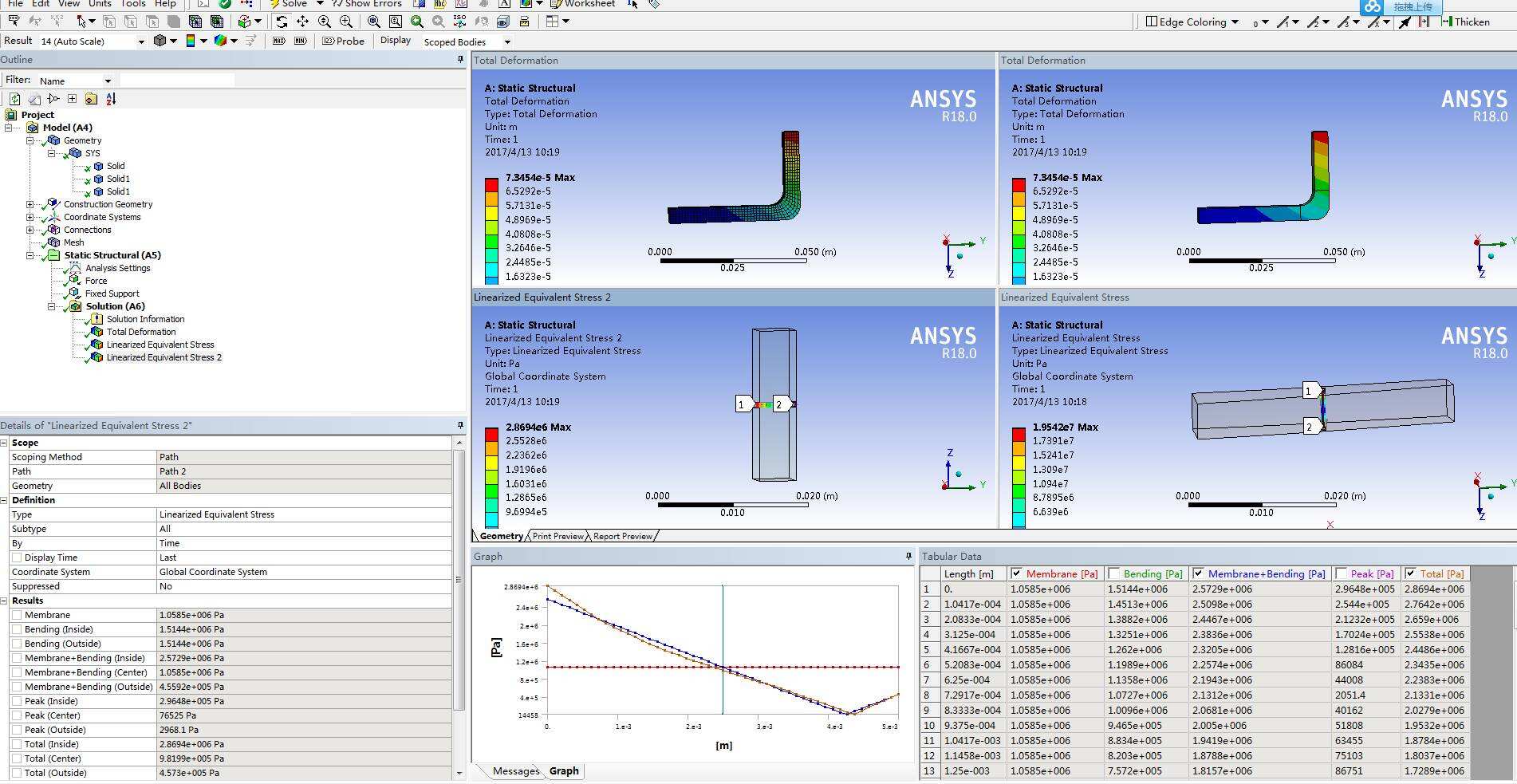

7. 线性化的结果示例。
