橡胶挤压大变形接触非线性计算:ANSYS Workbench应用

1.问题的描述

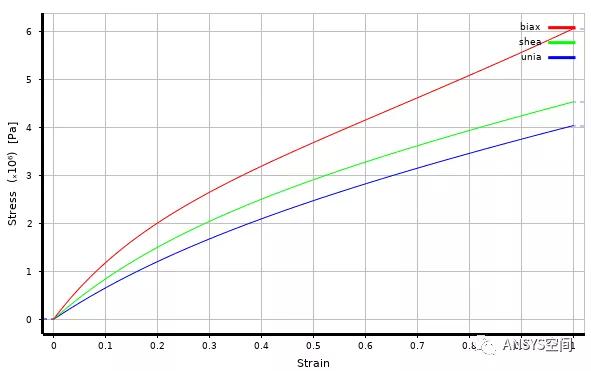

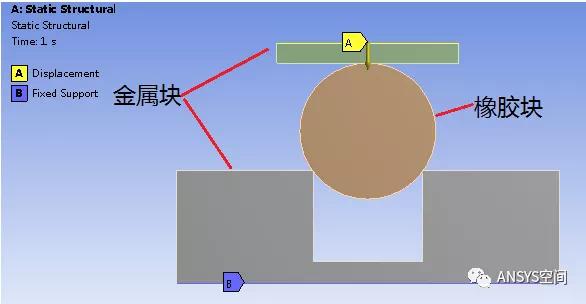

金属块材料为结构钢,橡胶块材料使用双参数M-R超弹材料模型,具体参数如下:C10=1.1E6Pa,C01=1.1e5pa,不可压缩参数D1=1e-5,如图给出了超弹材料曲线。摩擦系数0.1。顶板的下压位移=0.02m。




2.软件的基本设置方法

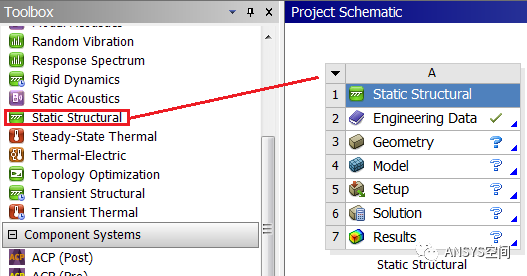

图 建立静力学计算系统






图 创建橡胶材料名称



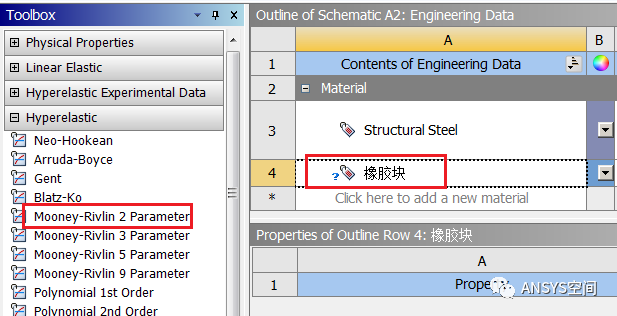

图 输入橡胶材料参数


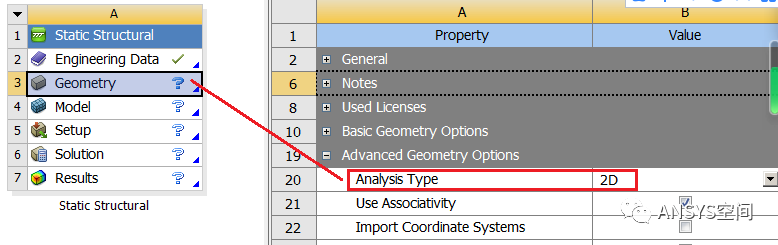

图 设置计算类型

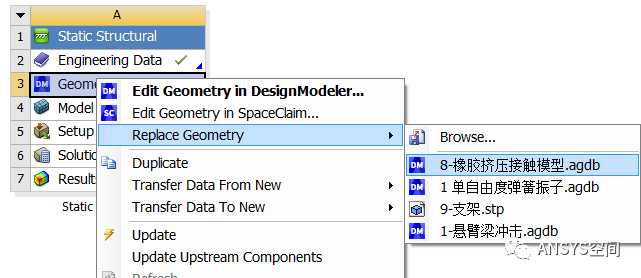

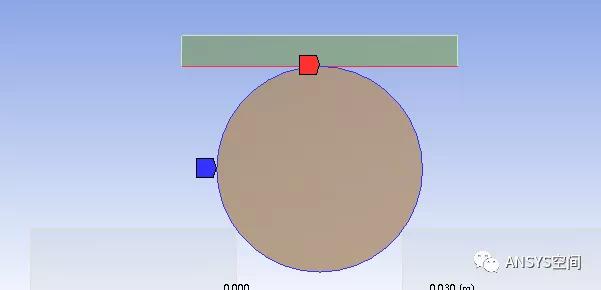

图 导入几何模型

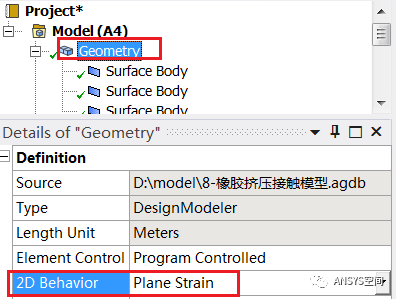

图 设置计算类型为平面应变

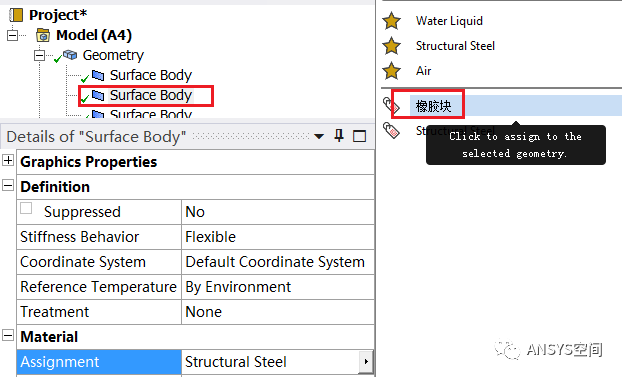

图 分配材料模型

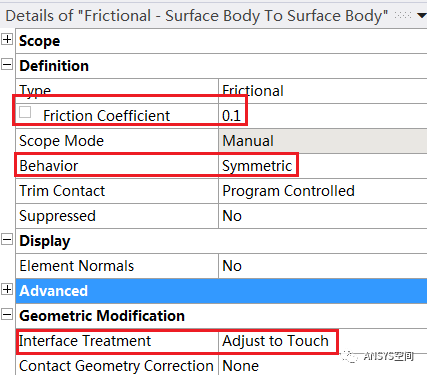

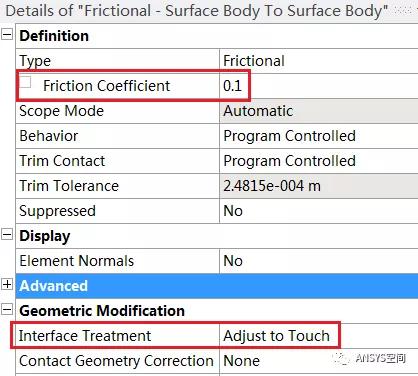

图 设置接触细节面板

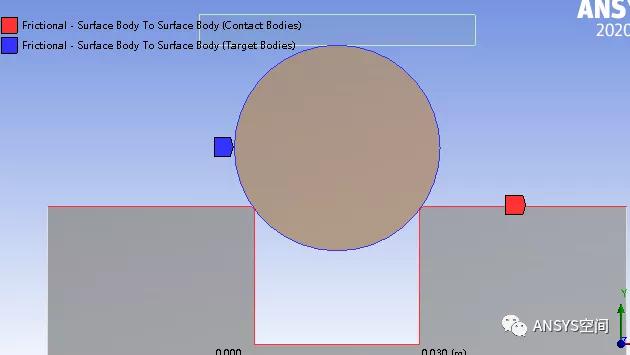

图 设置接触细节面板



图 定义分析设置参数

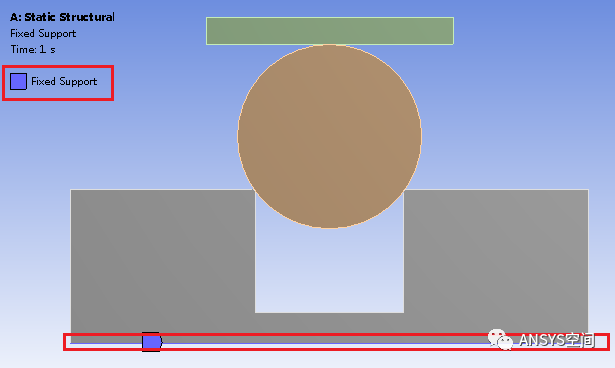

图 定义底边为固定约束支撑

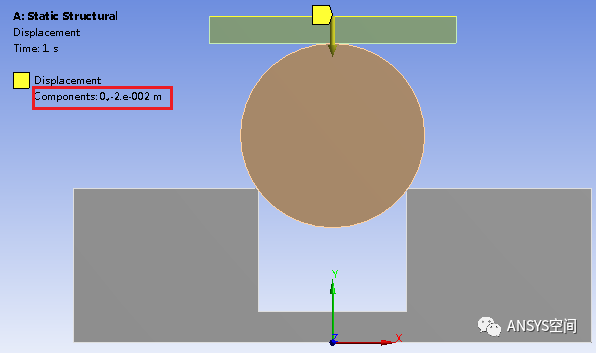

图 定义顶边为竖直向下位移=0.02m 固定约束x方向

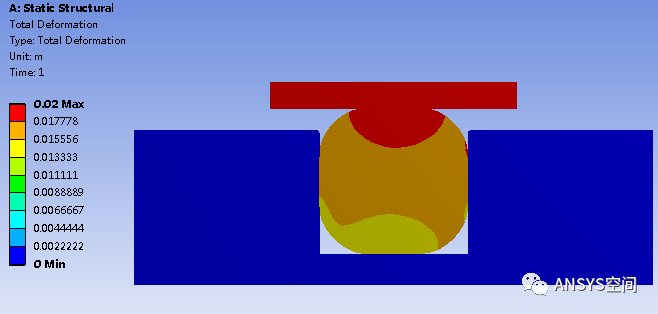

图 完成计算后的总体变形云图



图 完成计算后的等效应力云图



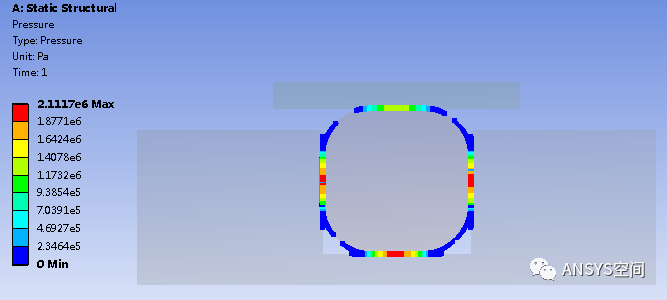

图 计算完成后的接触压力云图
