ANSYS接触分析:对称与非对称接触应用

本期将和大家共同学习一下ANSYS Workbench接触设置细节面板中的接触行为选项,如图1所示。

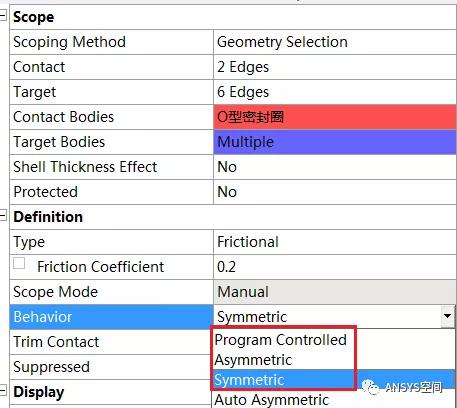

图1 接触设置细节面板


用户可以在接触行为选项中设置对称和非对称选项,该项的合理设置可以提高接触计算的收敛性。


非对称接触定义为所有的接触单元在一个面上,而所有的目标单元在另一个面上的情况。有时候也称为“单向接触”。这在模拟面-面接触时最为有效。但是,在某些环境下,非对称接触不能满足要求。在这些情况下,可以把任一个面指定为目标面和接触面。然后在接触的面之间生成两组接触对(或仅是一个接触对,如自接触情况)。这就称为对称接触,有时也称为“双向接触”。显然,对称接触不如非对称接触效率高。但是,许多分析要求应用对称接触(目的是为了减少穿透,提高计算收敛性)。



要求对称接触的情况如下:




-接触面和目标面区分不十分清楚;



-二个面都有十分粗糙的网格。对称接触算法比非对称接触算法在更多的面上施加了接触约束条件。



-如果二个面上的网格相同并且足够密,则对称接触算法可能不会显著改变计算效率,而事实上可能会更费CPU时间。在这种情况下,拾取一个面为目标面,而另一个面为接触面。



如果用户比较关注接触计算结果,例如接触压力,摩擦应力等数据,应该用非对称接触

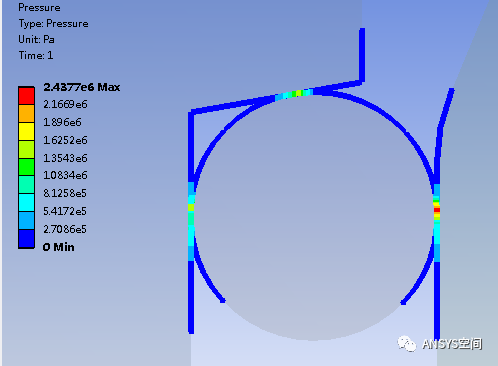

图2 对称接触计算得到接触压力云图

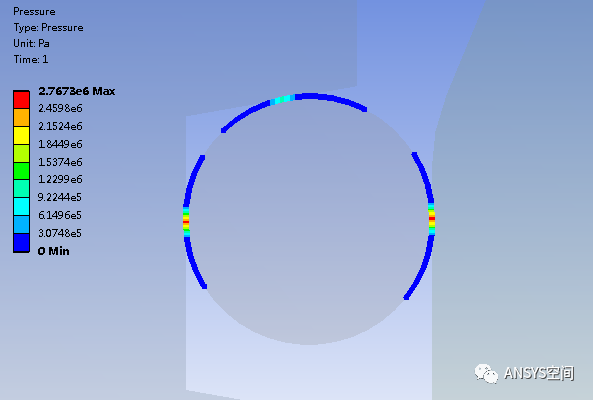

图3 非对称接触计算得到接触压力云图
