力学分析中最让人们头疼的是求解不收敛,问题很大可能出现在接触的设置上。
但是如何发现问题,发现问题后如何调试解决,需要大量的试错和经验积累。
本系列为广大科研同人提供多种有效的接触不收敛调试方法:

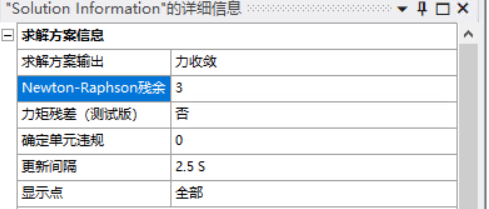

位置:Solution-Solution information
利用该残余力可以精确发现不收敛的发生区域(该区域的残余力往往非常大)。
Case 1:如果发生在网格的中间区域,说明该区域的网格密度不够,需要继续加密网格;
Case 2:如果发生在接触区域的模型拐角区域,则需要倒圆角;
Case 3:如果网格密度足够,只求解了部分substep就不收敛,有两种解决方式:增加substep,并以斜坡形式加载载荷,或者手动调小Normal Stiffness数值(往往发生在基于实验数据的非线性材料,可能是接触港大过大)。注:ANSYS的材料库虽然包括了部分nonliner 材料,但是其硬化函数(也可以理解成塑性阶段)往往是线性的。
