ANSYS Meshing中的共享拓扑与划分顺序技巧

00 导读

   本文通过一个小例子介绍了共享拓扑的三种不同设置,展示了网格划分顺序对最终网格的影响,介绍了网格划分操作录制的使用方法。


01 研究背景

一般认为在 DM 中 Form New Part 就会形成共享拓扑。其实共享拓扑存在三种不同的设置。




02 几何模型

  几何模型如下图所示,cylinder 和 block 相交。




03 None

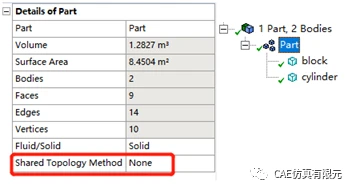

   共享拓扑设置为None,如下图所示。

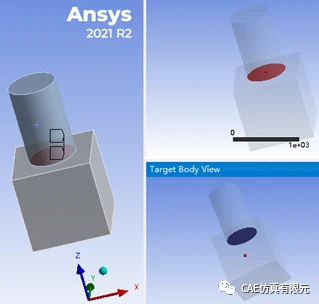

   进入Mechanical查看。生成接触对,并且两体相交面无印记。




04 Imprints

   共享拓扑设置为Imprints,如下图所示。




   进入Mechanical查看。生成接触对,并且两体相交面产生印记。




05 Automatic

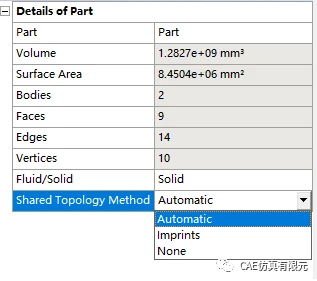

   共享拓扑设置为Automatic,如下图所示。




   进入Mechanical查看。无接触对,两体相交面共节点。




06 划分顺序

   两体共节点,彼此的网格会相互影响。不同的网格划分顺序会产生不同的网格。

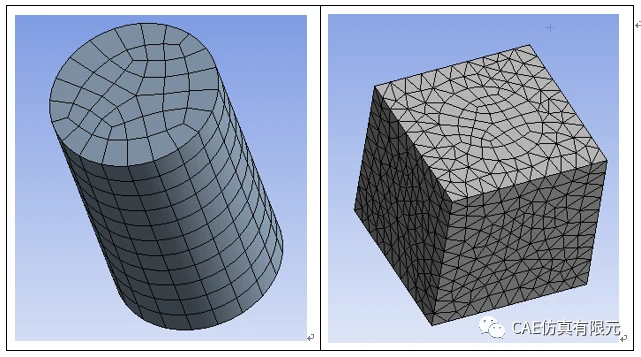

   同时划分block和cylinder。

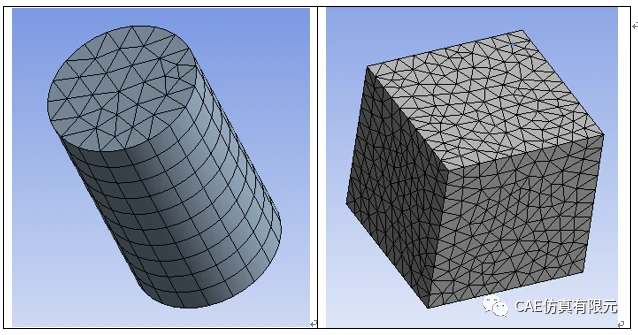

   先划分block,再划分cylinder。

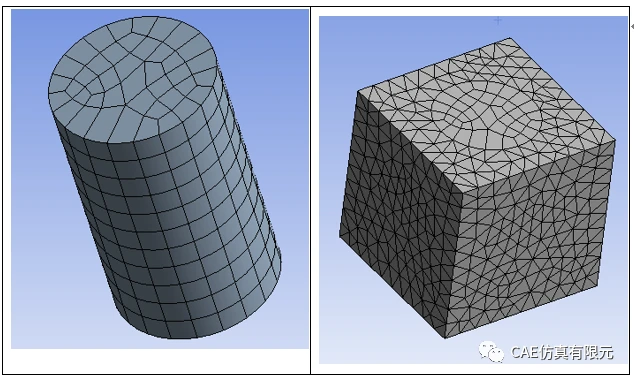

   先划分cylinder,再划分block。




07 录制操作

   网格划分操作是可以录制的,之后就可以重复使用了。

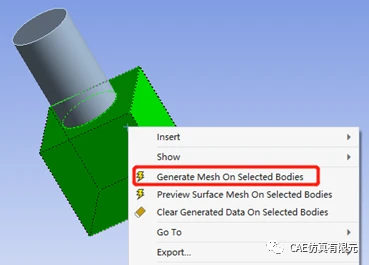

   单击Start Recording,然后先划分block,再划分cylinder。




   录制结束后,在 Named Selections中自动生成如下图所示。




   重复执行录制好的操作。
