ANSYS meshing网格加密与边界层划分技巧

利用ANSYS workbench进行仿真分析时,对于网格划分要求能够对模型实现离散化,把求解域分解成可得到精确解的适当数量的单元。单元划分越多,计算量也越大。因此,对结果影响较大的区域来说,进行网格细密化操作,减小因为网格尺寸过大对计算结果精细程度的影响。

软件使用版本为workbench 2021 R1。

1)进入meshing界面,导入模型。

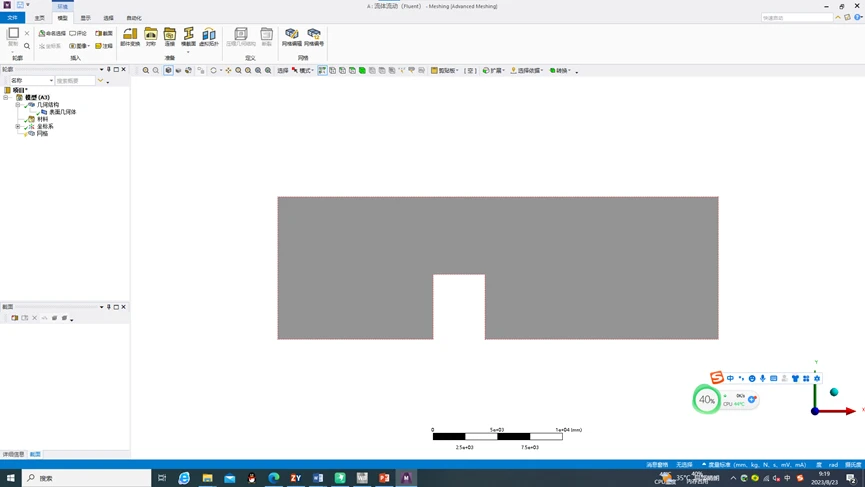

   Meshing界面


2)为几何体命名:单击需要命名的几何体,再鼠标右击弹出菜单,选择创建命名选择,为所选几何体命名。

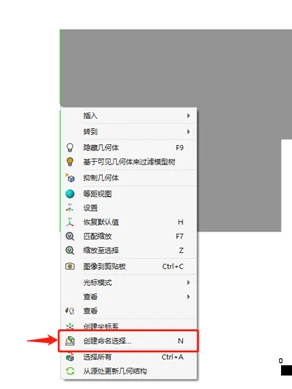

   创建命名选择

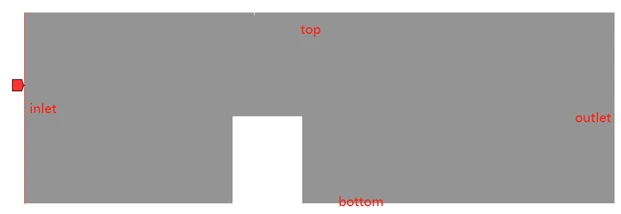

   命名


命名完成。(可以在左侧模型树下看到命名)

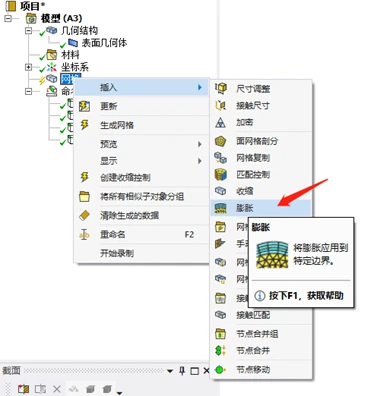

3)边界层设置inflation:模型树中网格,插入方法inflation。

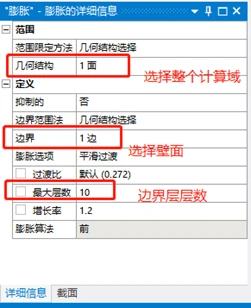

   Inflation面板

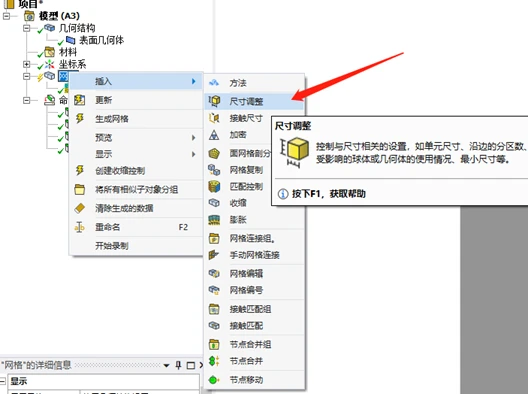

4)局部加密设置sizing:模型树中网格,插入方法sizing。


   Sizing面板


5)模型全局网格划分:单击模型树mesh,设置网格尺寸。


   网格属性设置


6)基本设置完成,最后生成网格:右击模型树mesh,选择生成网格。


7)网格划分完成,单击mesh可以显示网格。


8)网格质量检查:单击mesh,在mesh面板中质量Quality中选择不同的度量标准,可以看到网格划分情况,判断网格质量。如何判断是否为好的质量网格这里不多加赘述。


   网格质量检查

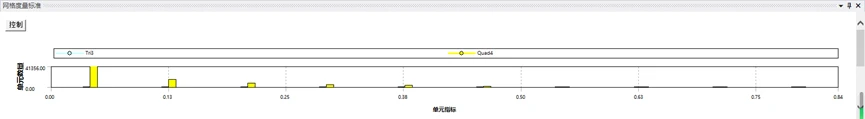

   网格划分情况直方图


9)关闭meshing,退出网格划分界面。
