ANSYS Workbench结构有限元后处理选项解读

做为软件的使用者，应该熟悉软件计算结果项的含义与工程应用方法。本期文章将给大家简要介绍一下结构有限元计算后处理各项的含义，如图1给出了结构有限元计算后处理的菜单。

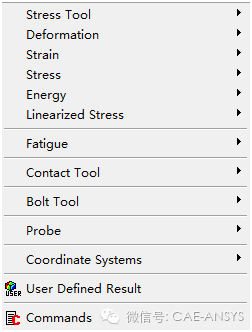

图1 结构有限元计算后处理菜单

如图2给出了应力工具，应力工具（Stress Tool）选项主要作用是用来评估连续介质模型的强度，软件提供了四种应力工具。最大等效应力工具（Max Equivalent Stress），主要用来评估韧性金属材料的强度，该理论认为计算得到的最大等效应力大于材料的限制应力，则认为材料已经不安全了。最大剪切应力工具（Max Shear Stress），主要用来评估韧性金属材料的强度，该理论认为计算得到的最大剪切应力大于材料的限制应力，则认为材料已经不安全了。

图2 应力工具

摩尔库伦应力工具（Mohr-Coulomb Stress），主要用来评估脆性材料的强度，它综合考虑第一主应力和第三主应力的影响；最大拉应力工具（Max Tensile Stress），主要用来评估脆性材料强度，它认为材料的第一主应力超过材料的限制应力时，则认为材料已经失效。

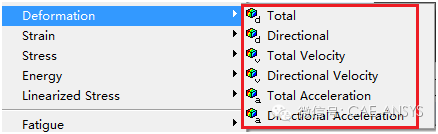

图3 变形

图3给出了变形查看选项，变形量可用于评估结构的刚度。用户可查看的变形选项有，总体变形（Total）；变形分量（Directional）；总体速度（Total Velocity）;速度分量（Directional Velocity）;总体加速度（Total Acceleration）；加速度分量（Directional Acceleration）。

图4给了应变查看选项，用户可以查看如下选项，等效弹性应变（Equivalent （von-Mises）），最大主应变，也成为第一主应变（Maximum Principal），中间主应变，也称为第二主应变（Middle Principal）；最小主应变，也称为第三主应变（Minmum Principal）；应变强度（Intensity）；正应变（Normal）；剪切应变（Shear）；主应变矢量（Vector Principal）；热应变（Thermal）;等效塑性应变（Equivalent Plastic）；等效总应变（Equivalent Total）。
