ANSYS Workbench：工程仿真的首选平台

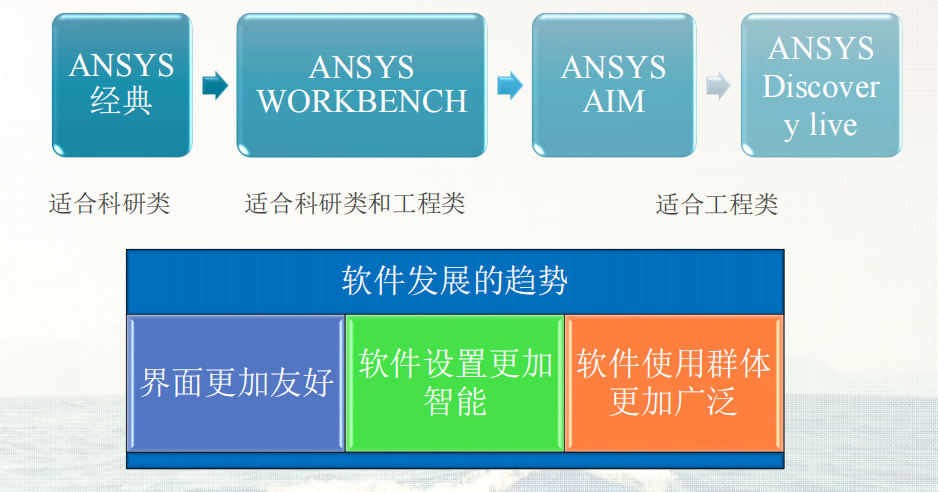

ANSYS Workbench 是ANSYS软件中一个集成化的仿真模块，相比于经典界面Ansys Mechanical(APDL),Workbench对于工程问题的分析更加简洁，在接触、约束、荷载、网格划分等前处理方面逐渐智能化，后处理功能也十分强大，界面操作更加友好，适合有限元仿真入门。

Ansys Workbench常用的主要流程模块：

Mechanical：利用ANSYS的求解器进行结构和热分析。

Mechanical APDL：采用传统的ANSYS用户界面对高级机械和多物理场进行分析。

Fluid Flow (CFX)：利用CFX进行CFD分析。

Fluid Flow (FLUENT)：使用FLUENT进行 CFD分析 。

Geometry (DesignModeler)：创建几何模型（DesignModeler）和CAD几何模型的修改。

Engineering Data：定义材料性能。

Meshing Application：用于生成CFD和显示动态网格。

Design Exploration：优化分析。

Finite Element Modeler (FE Modeler)：对NASTRAN 和ABAQUS的网格进行转化以进行ansys分析。

Explicit Dynamics：具有非线性动力学特色的模型用于显式动力学模拟。

Ansys Workbench涉及到的主要文件类型及文件格式：

（1）jobname.wbdb：Workbench项目数据库文件，用于管理项目中的不同类型模块文件；

（2）jobname.agdb：DesignModeler数据库文件，用于存储几何模型信息；

（3）jobname.cmdb：CFX-Mesh数据库文件，用于存储流体网格信息；

（4）jobname.dsdb：DesignSimulation数据库文件，存储结构、热和电磁仿真中的所有模型信息；

（5）jobname.eddb：Engineering Data数据库文件，用于存储工程信息；

（6）jobname.fedb：FE Modeler数据库文件，用于存储从NASTRAN或Design Simulation输入的网格信息；

（7）jobname.ad：Ansys AutoDyn数据库文件，用于存储显式分析软件AutoDyn必须的信息；

（8）jobname.dxdb：DesignXplorer数据库文件，用于存储优化方程中设计参数和目标参数的关联信息。

主要特点：

　　Ansys Workbench 优化了您的数据在仿真之间传输的方式，以便您可以创建更准确、更高效的模型。

1、CAD 互操作性

　　Ansys Workbench 的 CAD 互操作性允许用户使用其现有的原生 CAD 几何，而无需更改为其他几何格式。由于 Ansys Workbench 与 CAD 无关，因此它支持与所有主要 CAD 系统的双向、定向和关联接口。

2、外部数据

　　Ansys Workbench 提供了一种易于使用的方法来导入可能已使用非 Ansys 产品模拟的外部数据。可以导入一系列载荷，包括压力、温度、位移等等。这些载荷有效地映射到 2D 和 3D，以确保不会出现未对齐、不匹配单位或缩放的错误。

3、材料

　　涵盖从超弹性、形状记忆合金、土壤、混凝土、塑料和金属结构等所有方面的一系列材料模型都可以在 Mechanical 中精确建模。

　　如果需要，您还可以添加用户定义的材料模型。Granta Materials Data for Simulation 提供对您需要的材料属性数据的即时访问，消除了数据搜索时间和输入错误。Material Designer 可以轻松创建基于晶格、纤维、编织或用户创建的几何形状的代表性体积元素 (RVE)，以促进复杂材料结构的多尺度建模。

4、系统耦合/流体结构相互作用

　　Ansys Workbench 拥有易于使用的自动化解决方案，可以准确高效地模拟流固耦合 (FSI) 问题。建模方法可能因 FSI 发生的级别而异，但 Ansys Workbench 提供单向和双向耦合解决方案。一个简单的拖放任务将直接链接您的 CFD 和 FEA 分析，以传输和映射负载以实现单向耦合。使用具有相同拖放方法的系统耦合组件，可以轻松地将单向耦合模拟转换为双向耦合。

5、设计探索

　　设计探索功能直接嵌入到 Workbench 环境中，允许您创建实验设计、响应面、六西​​格玛分析等。参数和变量可以从 Ansys Workbench 界面轻松添加或编辑到您的仿真目标和约束。运行模拟后，您可以轻松地将组件系统拖放到您指定的参数上，以创建响应面、灵敏度分析等，以达到更佳设计。

6、产品集成

　　可通过 Ansys Workbench 界面/环境直接访问各种 Ansys 产品。这允许从 CAD 到预处理再到后处理和优化的简化工作流程。所有产品都可以通过简单的拖放功能访问，使您能够将产品用作独立系统。或者使用在整个仿真过程中将多个产品联系在一起的创新项目示意图。

7、远程求解管理器和 HPC

　　远程求解管理器 (RSM) 是一个作业排队系统，使用户能够将作业提交到本地、远程或分布式计算资源。RSM 允许您通过使用比台式机或笔记本电脑更多的计算能力来利用 HPC 的强大功能。即使工作没有在您的工作站上解决，您仍然可以监控解决方案，因为它正在其他地方解决。
