ANSYS电磁实例解析:自由空间线圈磁场精准计算

一 模型描述:

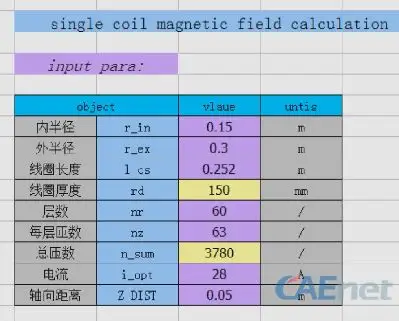

圆柱形线圈,放置于自由空间。参数见图



二 前处理

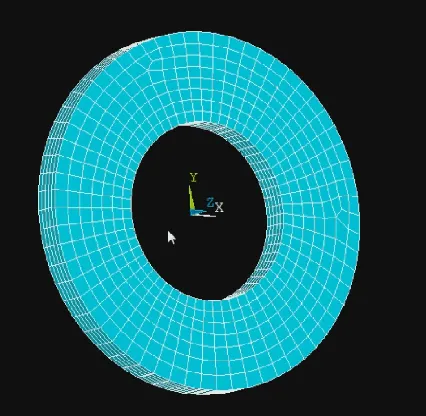

单元类型solid97,线圈和空气相对磁导率均为1 。线圈扫掠网格划分,空气四面体网格。线圈定义局部柱坐标施加环形电流。

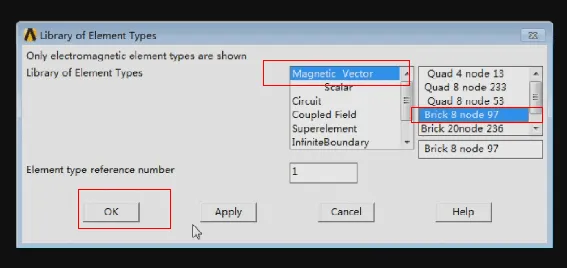

1 单元类型

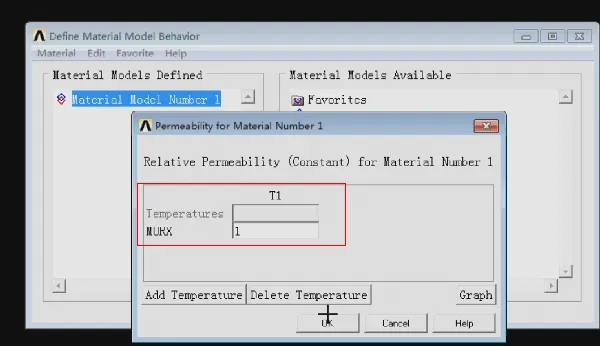

2 材料

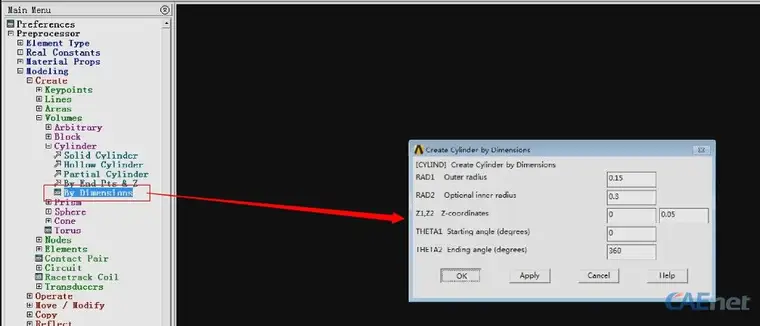

3 建模

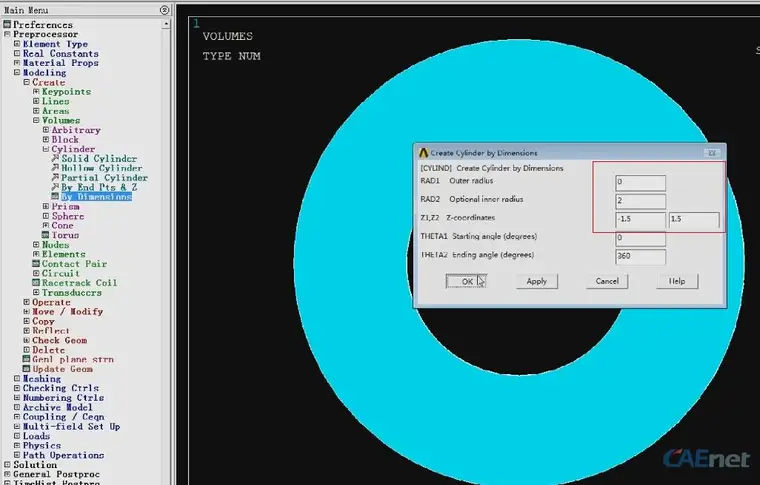

空气

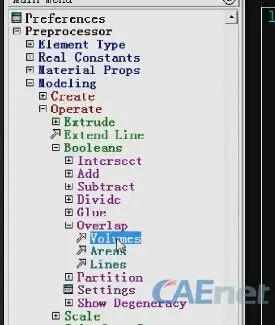

布尔操作


弹出对话框-pick all



4 定义属性

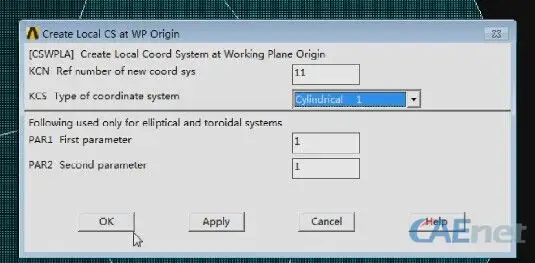

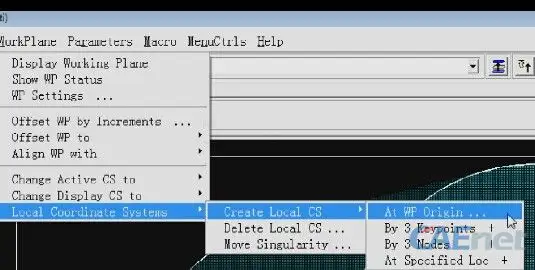

定义局部柱坐标




 定义体属性,需要将线圈的坐标系定义为11号

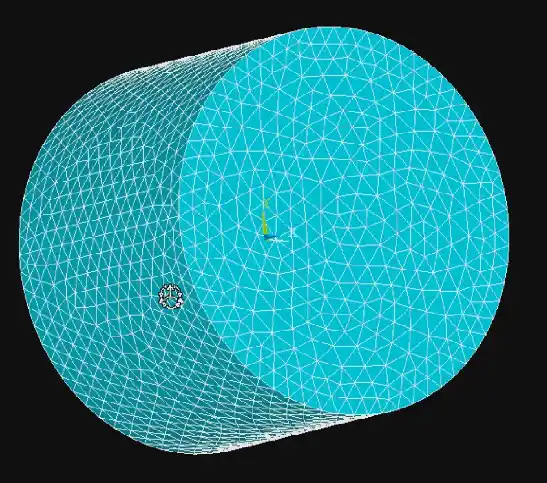

5网格
