Ansys电机磁场扰动之谜:二极管效应探析

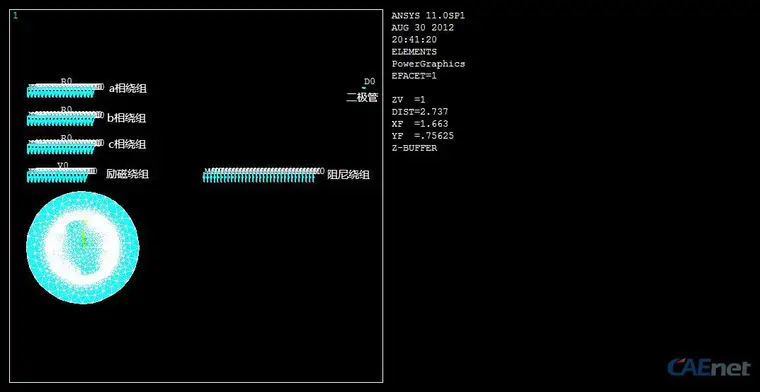

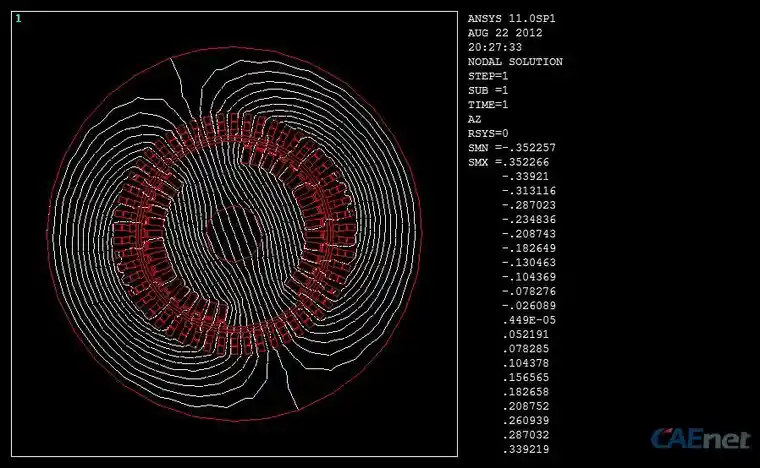

我用场路耦合法建立两极三相同步发电机模型,并用时步法模拟电机转动。电机结构如图1图2所示,三相绕组所接负载相同。如果开始电路中没有右上角的二极管时,瞬态求解电机每相感应电压是正确的(正弦变化,幅值5000V),磁力线分布也是正确的,如图3,其中气隙磁密基波幅值约为0.8。

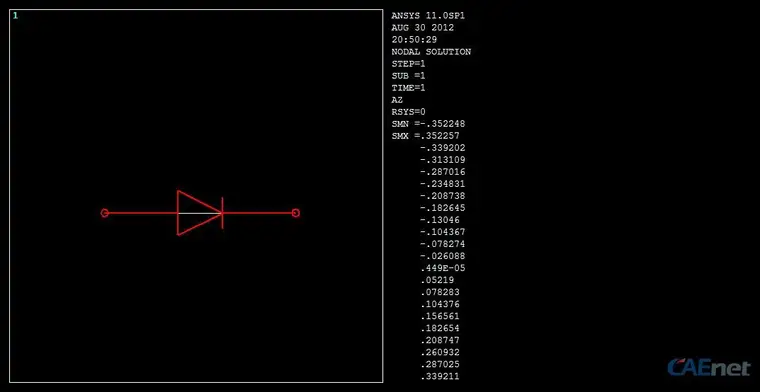

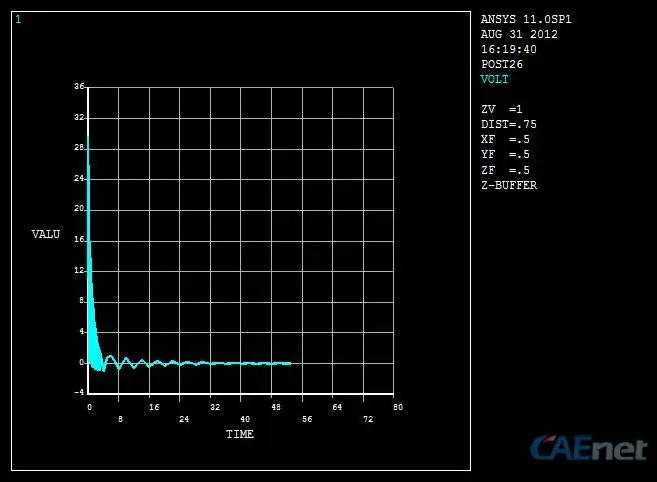

由于最终需要对电机三相绕组电流进行整流,需要绕组与整流桥连接。我先简化处理,在与电路绕组毫无关系的两个node间建立二极管模型后,瞬态求解电机每相感应电压变得很小并且随着电机转动不断减小如图4,磁力线分布好像也不太对,如图5,并且显示磁力线的时候二极管也显示出来了,二极管中间还多了一根白线,如图6。
