机轴网格划分学习心得与技巧分享(四)


应用软件: PROE WILDFIRE 3.0+ANSYS workbench


 问题描述:机轴网格划分

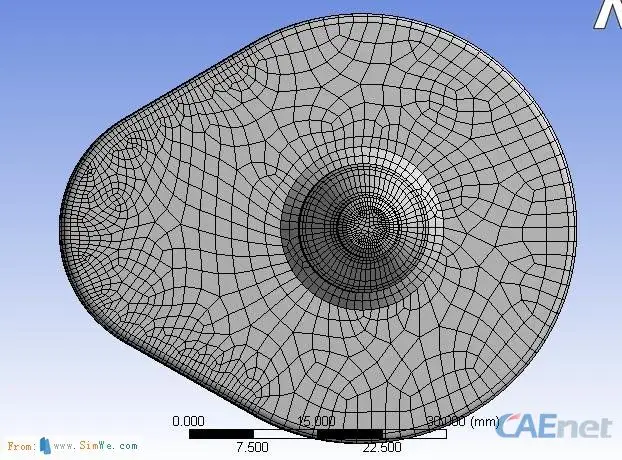

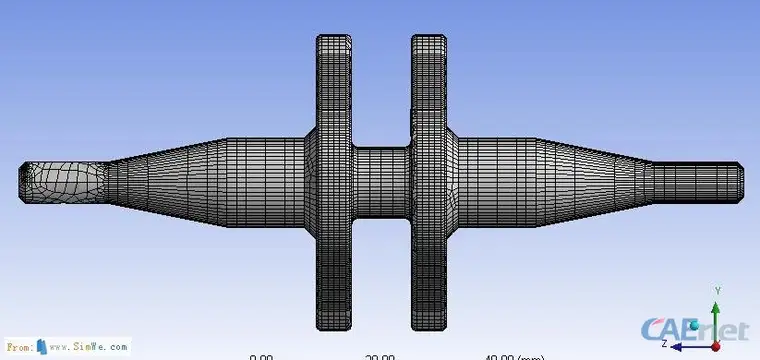

 操作方法:NAME selections+Mapped+SIZE+HEX,具体过程我就不说了,操作过于机械烦琐。如下图:


 问题提出:无法解决侧面不规则问题,而且模型最左侧有一凹槽,故也划分不规则


 解决思路1:把机轴分成几个部分,共用公共节点,就跟经典ANSYS里一些把体切成很多块划分的思路一样


 不知道大家有什么好办法没有





免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
