Hypermesh 2019X版本学习体验与考试心得分享

上周在北京考完了Hyperworks工程师认证。其实心里还是挺虚的,我太菜了,能不能拿到证书我也不知道。

感觉有几个案例如果是用ANSYS Workbench或者ABAQUS来分析的话还是很顺手的,就是Hypermesh老界面定义求解的部分用着不太习惯,学艺不精,再加上别人电脑都没事,我那台电脑两小时重启四次,不仅丢了些东西还总是很卡顿,导致几道题都没做完。当然说这些都是借口,最主要的还是自己菜~

但这次考试一大收获是见到了Hyperworks的2019X新界面。这个界面今年6月的时候第一次在技术邻直播里看到,简直是一见钟情。不仅几何和网格部分大重做,界面引入了独具Altair特色的Ribbon风格设计(这个……姑且也叫它Ribbon吧,和微软的Ribbon差的有点远,不太清楚Altair是怎么称呼这个界面风格的),而且各种边界条件也比原来直观的多,Process Manager里面还自带了包括模态分析、频响应分析在内的许多分析过程模板


在Analyze选项卡里,求解按钮旁边就是各种分析的模板。点击即可打开Process Manager。虽然这个东西老界面就有,但可能是我愚钝,真是没找到老界面哪里有放着这些分析模板的。

之前最用不习惯的就是老Hyperworks界面没有防呆设计,也没有很友好的用户引导。这回有了分析模板,大部分的载荷步定义和卡片设置就可以按照模板来做了。

新界面里,蓝色的按钮是2019X的新工作流,而黑色的按钮是Hypermesh原来的panel老工作流。单击文字是黑色的面板,调出panel,进入的全是熟悉的底部面板界面。我倒不是盲目崇拜新东西,但确实觉得,老界面的面板用着没那么顺手,还是新界面的对话框来得舒服。

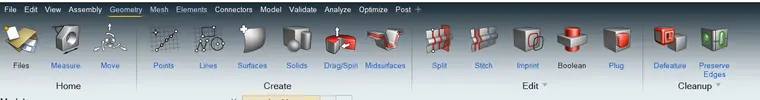

这是新的几何选项卡。左边Home那一栏的三个按钮,文件,测量和移动是常驻的,其他界面基本都是新设计的。这个Move工具非常顺手,定义点、线、面、体的工具也做成了所见即所得。那个Drag/Spin工具更是给人一种ANSYS家 SpaceClaim的既视感,修改几何就和捏橡皮泥一样容易。(其实Inspire也早就有这些功能。)

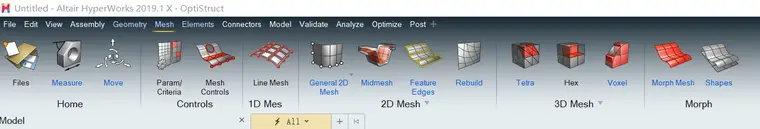

网格选项卡。这个Midmesh是直接基于几何生成中面网格。和上一页的Midsurface一样,都重新设计了界面,变得更顺手了。Param和Criteria文件编辑窗口也有一些改动,自动几何清理和中面网格抽取也比以前更直观了。以前那个界面啊,上面的菜单和下面的面板操作逻辑都不统一,感觉也是一言难尽。现在这样舒服多了,完全无痛上手即用。


Mesh后面还有一个Elements的选项卡。新的单元质量检查,新的中面厚度映射,用着都非常直观。


至于认证工程师考试,现在回想起来其实也已经没那么重要了。具体的题目内容我觉得很显然是不能说的。上午1.5小时的笔试,下午3小时上机操作。笔试内容基本上都能在帮助文档上查到,上机操作考的其实也都是一些基础。最大的问题还是需要操作的熟练。如果在平常工作中用不到某些功能的话,只看一遍视频肯定是记不住的。建议后面要考试的工程师,即使你工作中只是用Hypermesh做个前处理画个网格,在考前练习的时候也把分析的全流程做完。从几何清理一直做到分析结束。全流程走下来做几遍,考试就不算难了。

小小的吐槽一下软件的问题,我考试的时候电脑重启四次,软件崩溃不止这四次。之前在学习的时候,感觉教程和PPT看完,其实啥也没学到。即使把案例做完了,也只是一知半解,知其然不知其所以然。


另外考试的时候好几道题我是直接用2019X来做的。这之前我是完全没用过甚至没真正见过2019X界面。但从07年office提出Ribbon风格开始,各种软件耳濡目染,我觉得Ribbon风格的确堪称近十年计算机软件UI设计逻辑的革命。就像它的后辈-安卓的MD规范和苹果ios的app设计规范一样,软件界面本来就应该做得直观易用,才能提高生产力嘛。上世纪90年代,从命令行到菜单界面是一大突破,到今天30多年快40年过去了,菜单界面应该更多的被更直观有效率的Ribbon取代。


2019年,ANSYS 2019R2和Altair的Hyperworks 2019X前后脚都推出了基于Ribbon风格的新界面设计,图标更大,提示更全面,效率更高,对新手更友好。据我所知,Comsol是几年前就换上了Ribbon界面。MSC家的软件没用过。也不知道友商ABAQUS啥时候换Ribbon,反正看公众号推送,2020版的界面还是老样子。可能达索在做基于云平台的3D Experience,在那上面会有新的用户界面吧。
