Hypermesh学习心得：官方几何教程解析

最近备考Altair工程师认证，开始刷Altair给的官方教程，今天读到第二篇几何。

视频课里面基本上是按照这个课件做的培训。所以读起来有很多重复的地方。有些视频课一带而过的页面在教程里也都有体现，这点还不错。不用到视频里不停的暂停、回放了。

这部分教程主要包含几何相关的操作。主要包括几何化简、中面这些。

第一部分几何导入和拓扑关系。课程里有讲，略过。

第二部分几何修复，最常用的功能都在quick edit面板里。比如切割面、小孔加圆边（叫washer）、删除和补充曲面、添加删除点、改变网格密度、删除倒角等。

这部分教程里讲的很细，基本上把能用到的每个工具都讲了。练习题就是和教程一样的那个clip。详见学习笔记-1。

这里还带了两个选做练习题，内容差不多。

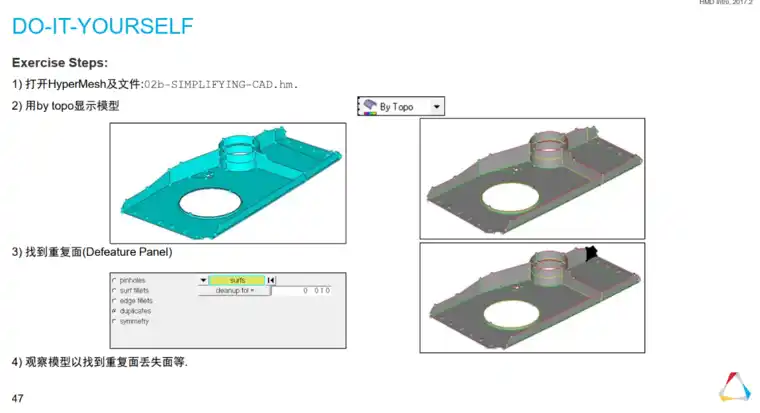

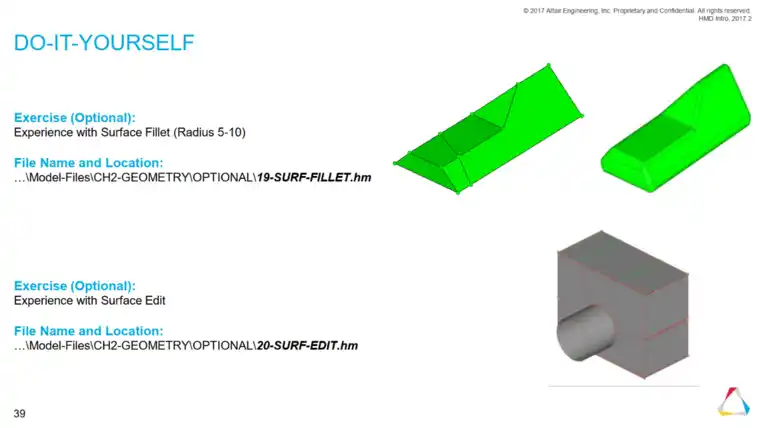

还有这个，用来练习defeature面板上的功能：

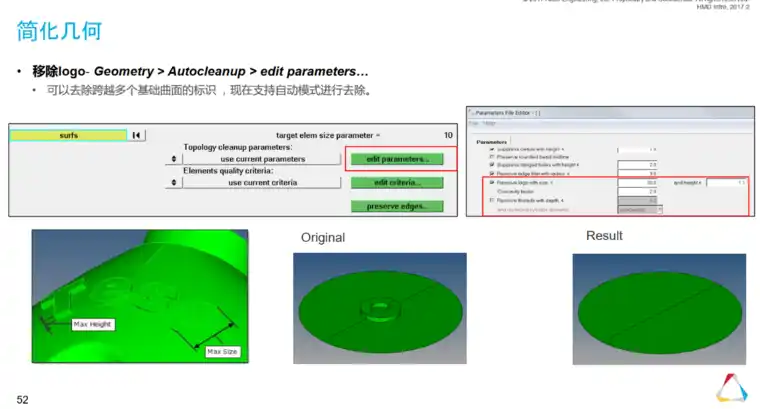

和自动去除跨越多个曲面的logo

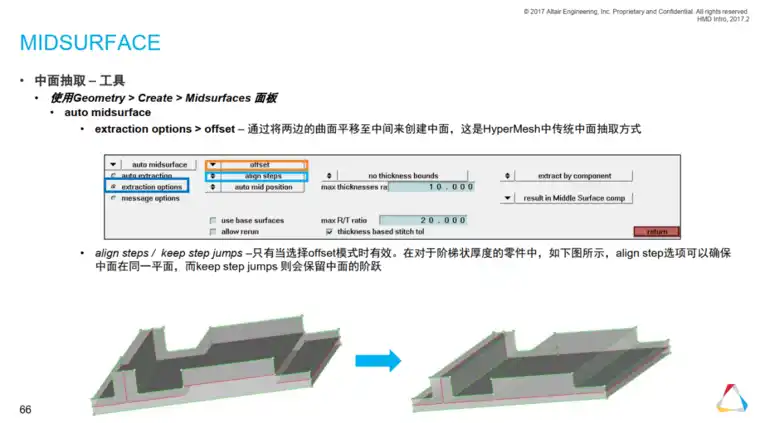

接着就是抽中面。比tutorial讲的要更全一点。比如用这个阶跃模型讲解了好几个选项；

还给了更多的练习题。但是这里抽中面部分我学的有些不舒服。感觉板厚度这么大还能不能用板单元，用过以后在一些载荷下还能不能算准，心里有些没谱。可能是我还需要再补充一些板单元的知识。

我打算等我学会了用Optistruct求解静力问题以后再回来验证一下，给个载荷工况，算下抽中面计算的结果和用实体单元计算的结果有多大差别。

后面还讲了抽中面的interim edit tools和final edit tools，包括合并面、压印面等等。

我知道这种不舒服从何而来了。因为现在还没有掌握把Hypermesh作为有限元分析工具的全分析流程，不像Workbench那么好上手。没关系，刷完一遍就好了。

中面工具的最后一项，review thickness，可以修改抽出来的中面厚度。这个我觉得也得画网格以后看着更直观一点。

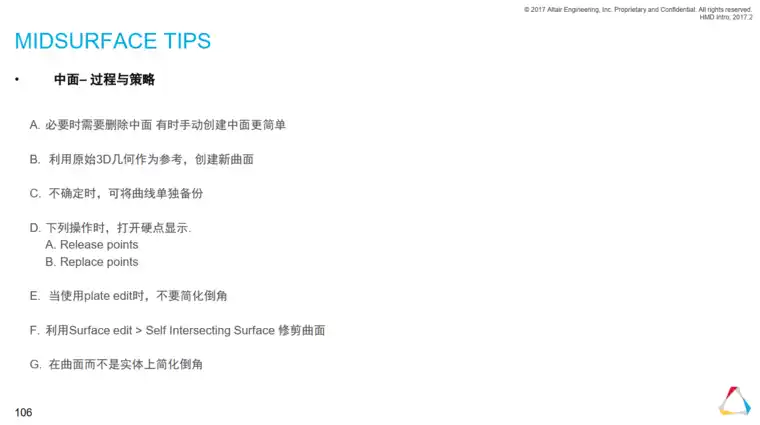

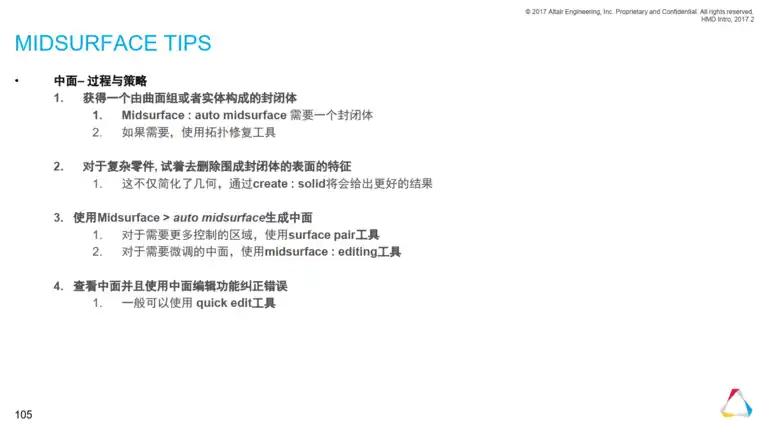

最后给一组中面-过程与策略。

后面一个工具我觉得很有趣。Hypermesh有一个功能叫做Dimensioning，位于geom面板，midsurface下方。这个工具可以测量任意两点之间的距离，将其参数化，修改这个距离的话，会通过平移曲面来实现。有些类似ANSYS SpaceClaim里的功能了。

我猜后续应该也可以把这个尺寸参数用来优化。

当然这种直接基于测量来驱动的参数化方法，和SpaceClaim一样，会产生不同预期的结果。如果可以的话，我觉得参数优化还是用传统的参数化建模软件来做比较妥当。

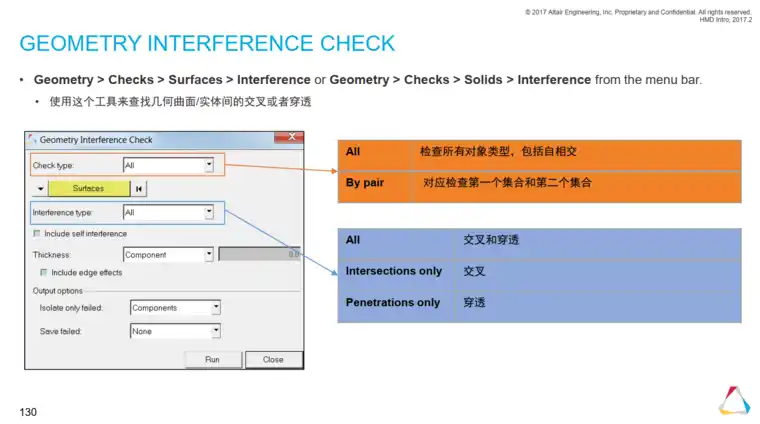

最后，还可以检查实体之间的交叉、穿透。这个在SpaceClaim里也有类似功能。通常用于CAD工程师给的模型包含多个装配体的时候，几何之间可能有穿透的情况。

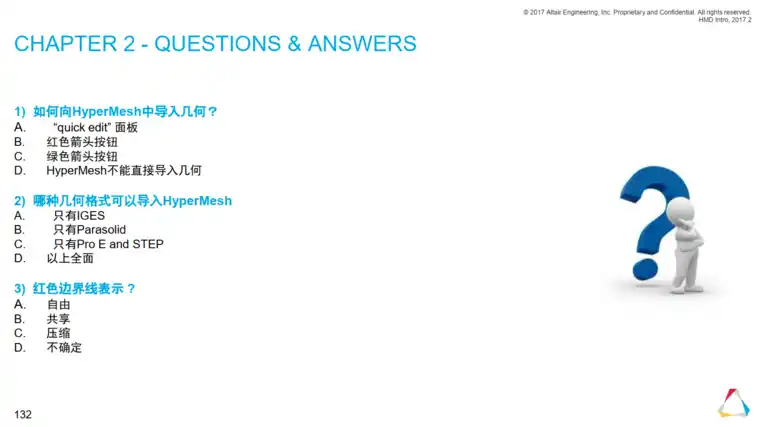

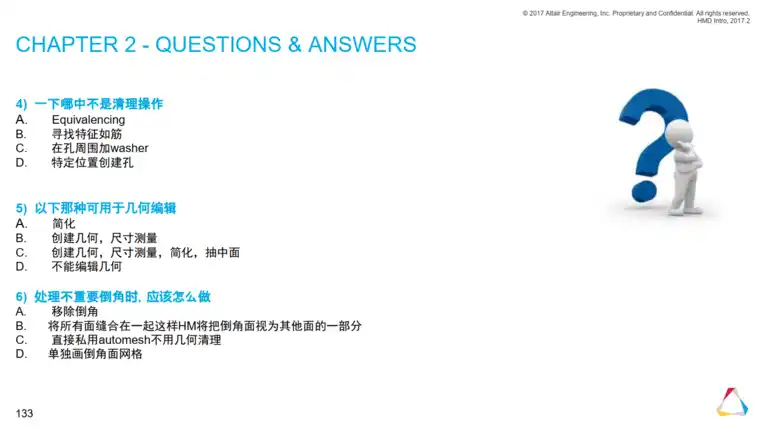

课后习题时间：
