平面三角桁架（屋架常用）ANSYS静力分析实例（基于杆单元）

在ANSYS中，桁架结构（只承受拉压，不承受弯矩）要使用杆单元（link单元）进行分析。在新版的ANSYS中，一般都推荐使用link180单元，该单元有两个节点，每个节点有三个平移自由度。对于本文的平面三角桁架分析，有如下注意事项：

1 link180是三维杆，分析平面问题，需要约束一个自由度，一般为Z向。

2 桁架结构的建模，可以直接从节点单元开始，因为桁架的每根杆都只划分为一个单元。

3 link180单元的截面虽然可以用sectype和secdata来定义，但计算本质还是转化为实常数。

4 对于杆结构，荷载都施加在节点上，杆单元不能施加线荷载。

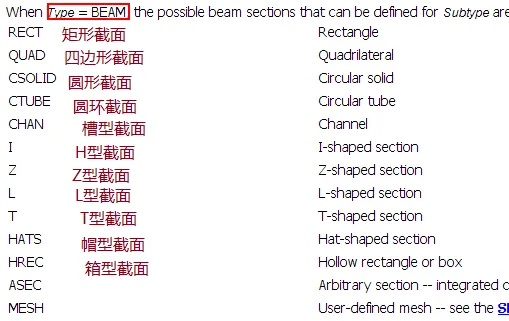

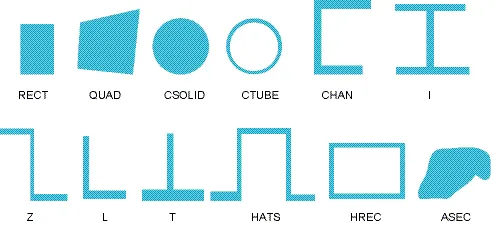

对于线模型（杆结构，梁结构，管结构），SECTYPE和SECDATA是很重要的命令：

当命令sectype的type是link的时候，secdata定义杆截面面积。

如果读者想详细了解SECTYPE和SECDATA，可以输入help, sectype或者help, secdata。如下图：

然后按一下键盘的enter，软件会跳出help文件，详细解释sectype。
