静力分析实例：Ansys WorkBench薄板静力分析教程

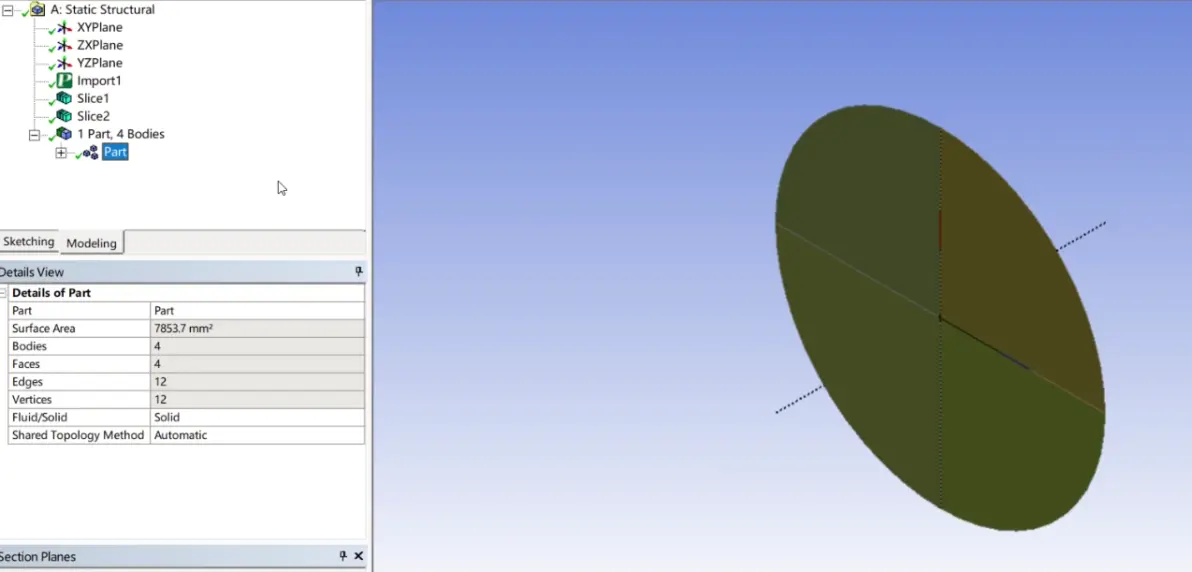

使用WorkBench的静力分析模块进行验证，建模出的圆板并无圆心位置，将模型进行四等分即可确定圆心，进入DM使用Slice命令四等分再将四部分重新Form New Part

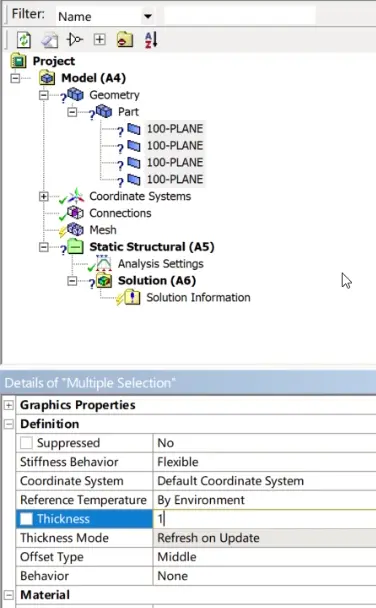

给模型定义厚度1mm

划分网格

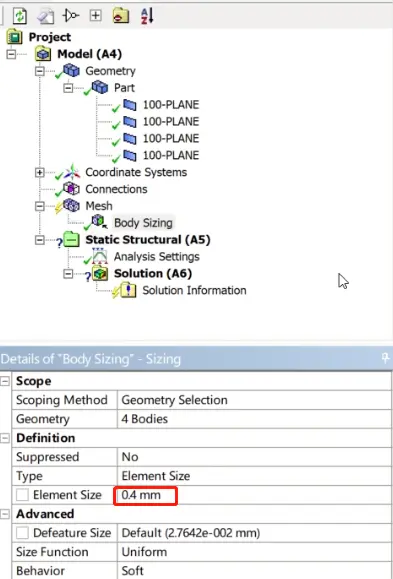

点击Mesh > Insert > Sizing > 选中4个模型 > Apply ,Element Size：0.4mm

设置约束条件

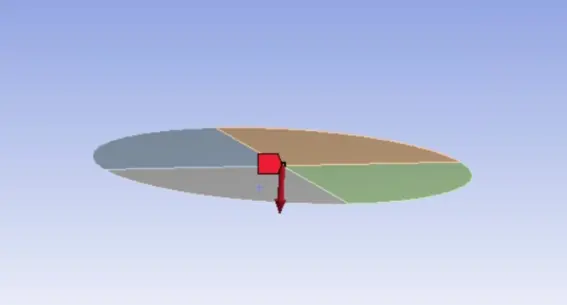

点击A5 > Loads > Force > 选中圆心 > Apply，Magnitude：100N，方向垂直于圆板。

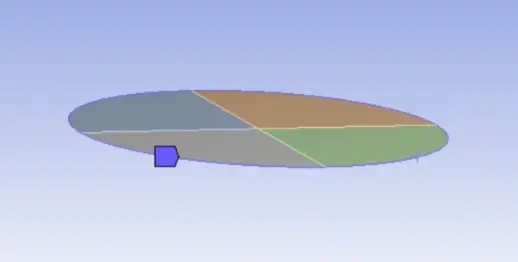

点击A5 > Supports > Simply Supported > 选中圆板的边缘 > Apply

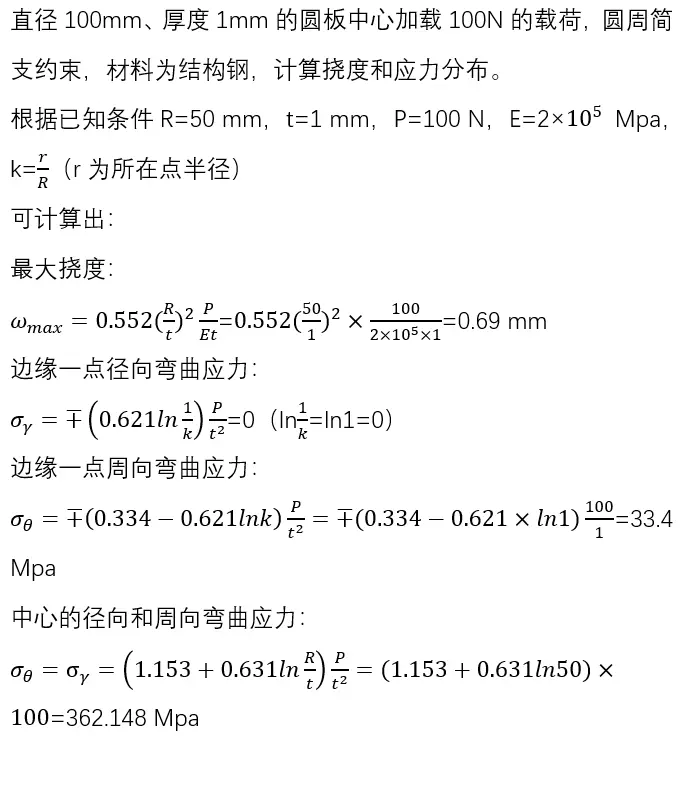

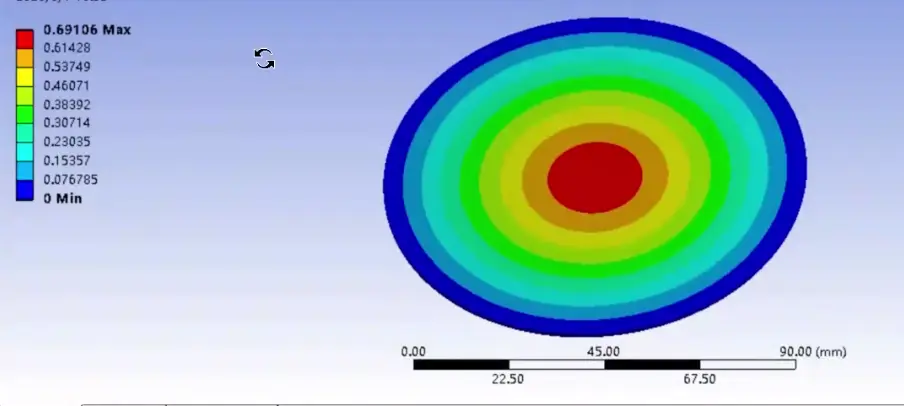

求解得出结果，最大形变量0.69106 mm与计算结果0.69 mm一致。

插入圆周坐标系

点击Coordinate Systems  > Insert > Coordinate System > Type：Cylindrical；Define By ：Global Coordinate

插入应力探针（Probe）

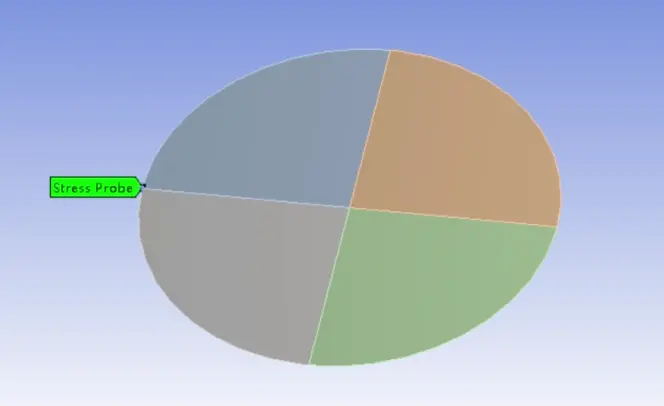

设置边缘处径向应力探针

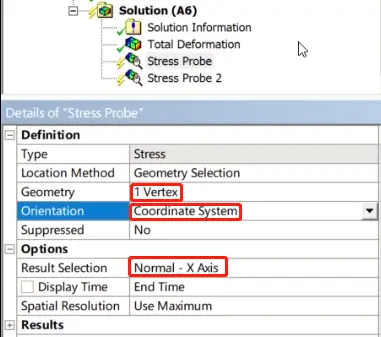

点击A6 > Insert > Probe > Stress > 选中边缘一点 > Apply；Orientation：Coordinate System：Result Selection：Normal-X Axis

设置边缘处周向应力探针

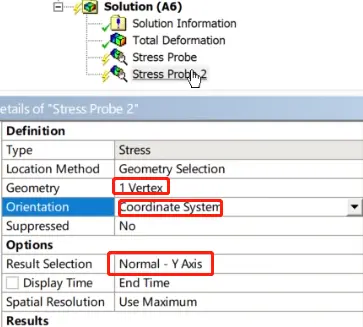

点击A6 > Insert > Probe > Stress > 选中相同边缘一点 > Apply；Orientation：Coordinate System：Result Selection：Normal-Y Axis

设置圆心处径向应力探针

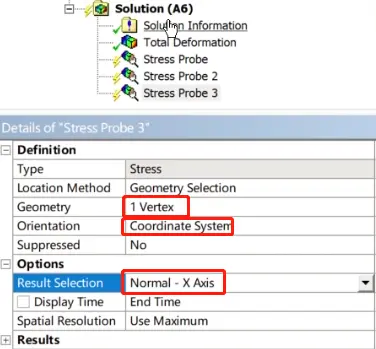

点击A6 > Insert > Probe > Stress > 选中圆心 > Apply；Orientation：Coordinate System：Result Selection：Normal-X Axis

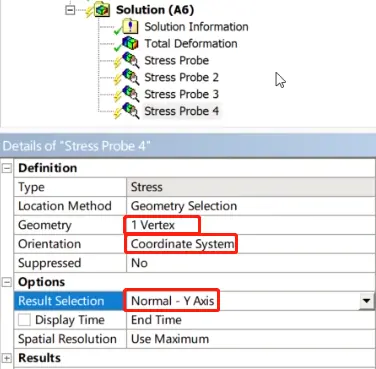

设置圆心处周向应力探针

点击A6 > Insert > Probe > Stress > 选中圆心 > Apply；Orientation：Coordinate System：Result Selection：Normal-Y Axis

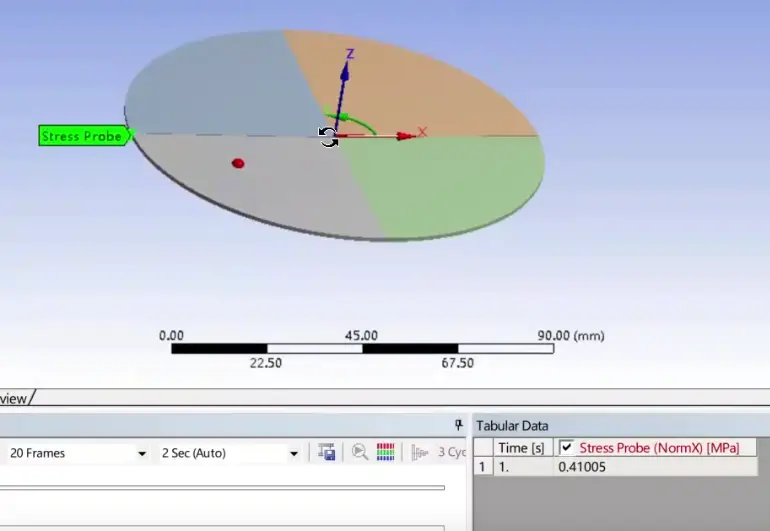

边缘处周向应力0.41005 MPa近似于0 MPa

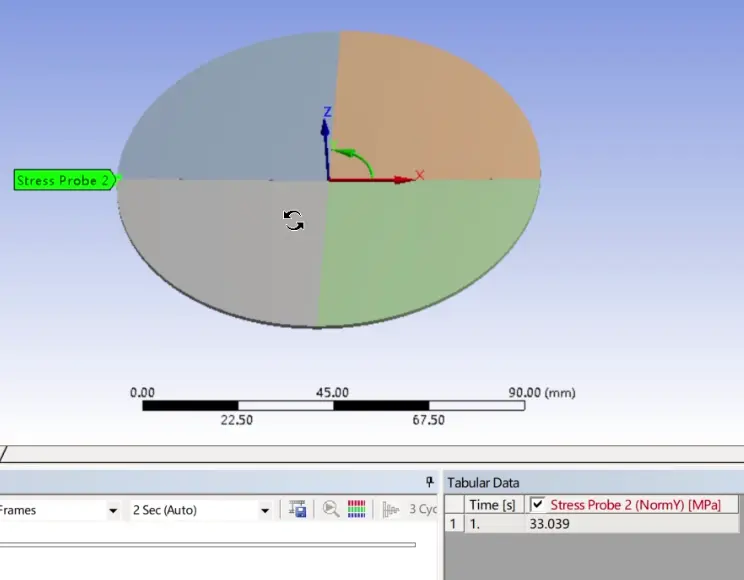

边缘处径向应力33.039 MPa近似于33.4 MPa

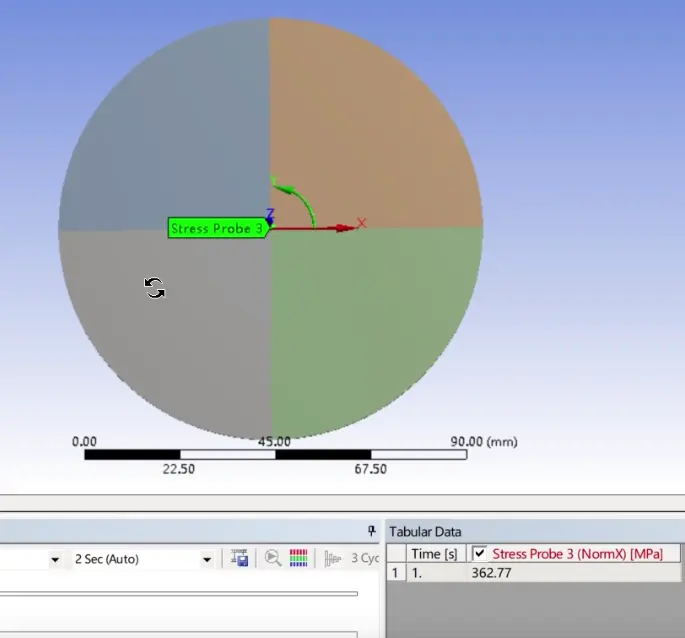

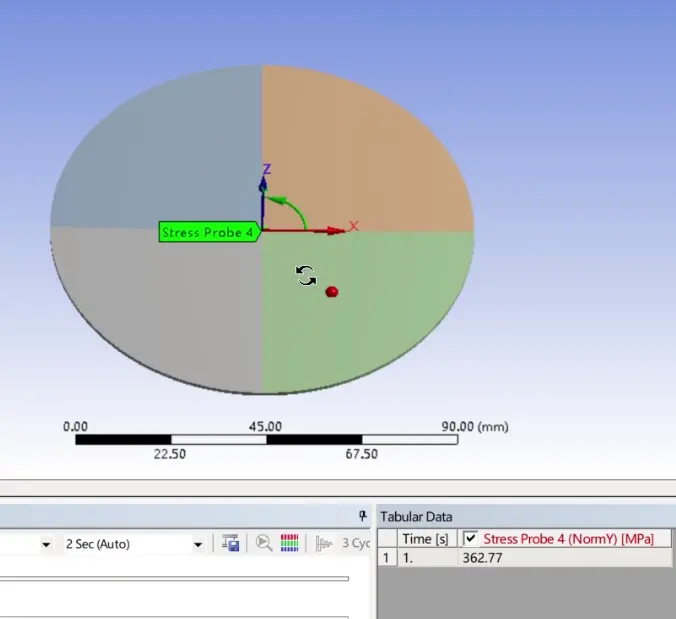

圆心处径向与周向应力均为362.77 MPa近似于362.148 MPa

有限元分析结果与计算结果几乎没区别。
