ANSYS Workbench静力学仿真分析步骤详解

ANSYS推出的Workbench入门非常容易,功能也很强大,非常适合非专业有限元分析人员做为一款辅助性的仿真分析工具,那么如何进行最简单的静力学分析呢?

1、打开ANSYS Workbench

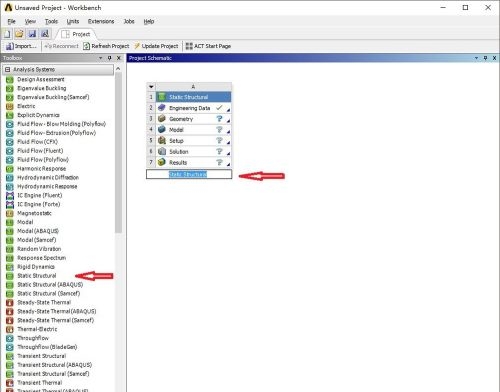

2、Workbench的工作界面非常友好,在左侧的Toolbox里找到Static Structural,鼠标左键按住并拖动到右侧的Project Schematic中,就完成了一个静力学分析工程的创建。

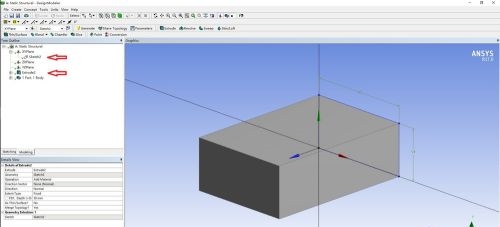

3、双击Geometry,打开建模界面,如图,可以任意建立模型,这里在XY平面上新建了一个草图并拉伸出了一个长方体,有限元软件入门第一模型——板砖模型就建立完成了。提醒一下,本软件拉伸按钮点完后不生成实体,需要点击Generate才完成特征的创建。

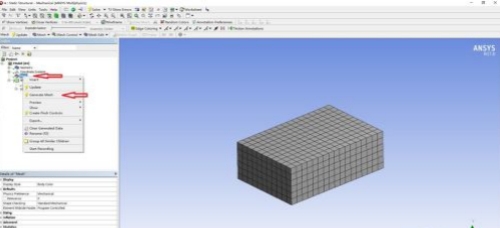

4、回到主界面,双击Model,进入分析界面。右键点击Mesh,选择Generate Mesh,软件按默认设置自动划分了网格如图所示。网格的划分比较复杂,初学者只需要如上操作即可得到自动划分的网格,非常方便。

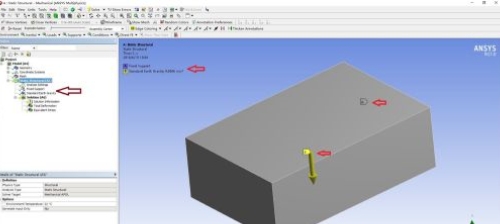

5、点击左侧Static Structural,在上方Supports中选择Fixed Support,并选中某一面;点击左侧Static Structural,在上方Inertial中选择Standard Earth Gravity,并选择方向,如我选择了-Y方向;这样就完成了边界条件的设置。这样的边界条件的意思是,将长方体某一面固定上,分析其在重力作用下的变形。

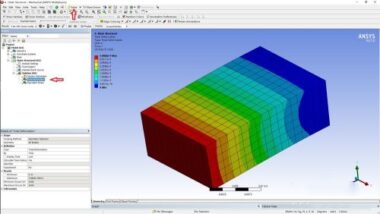

6、点击左侧的Solution,添加Deformation中的Total Deformation,点击Solve,即可得到计算结果。在结果中还有许多选择,包括应力、应变、沿某一个方向的位移等等,道理相同。
