ANSYS装配体有限元分析实例：十字轴万向联轴器详解

前几期为大家带来了ANSYS齿轮分析、曲轴分析、板簧等零件的有限元分析教程，和以往不同的是，本次带来的是装配体的有限元分析，这个实例是利用ansys对十字联轴器进行分析。主要分析了变形、等效应力和安全系数。

下面我们一起来看看具体操作步骤：

第1步，打开workbench，单击静态结构static structural：

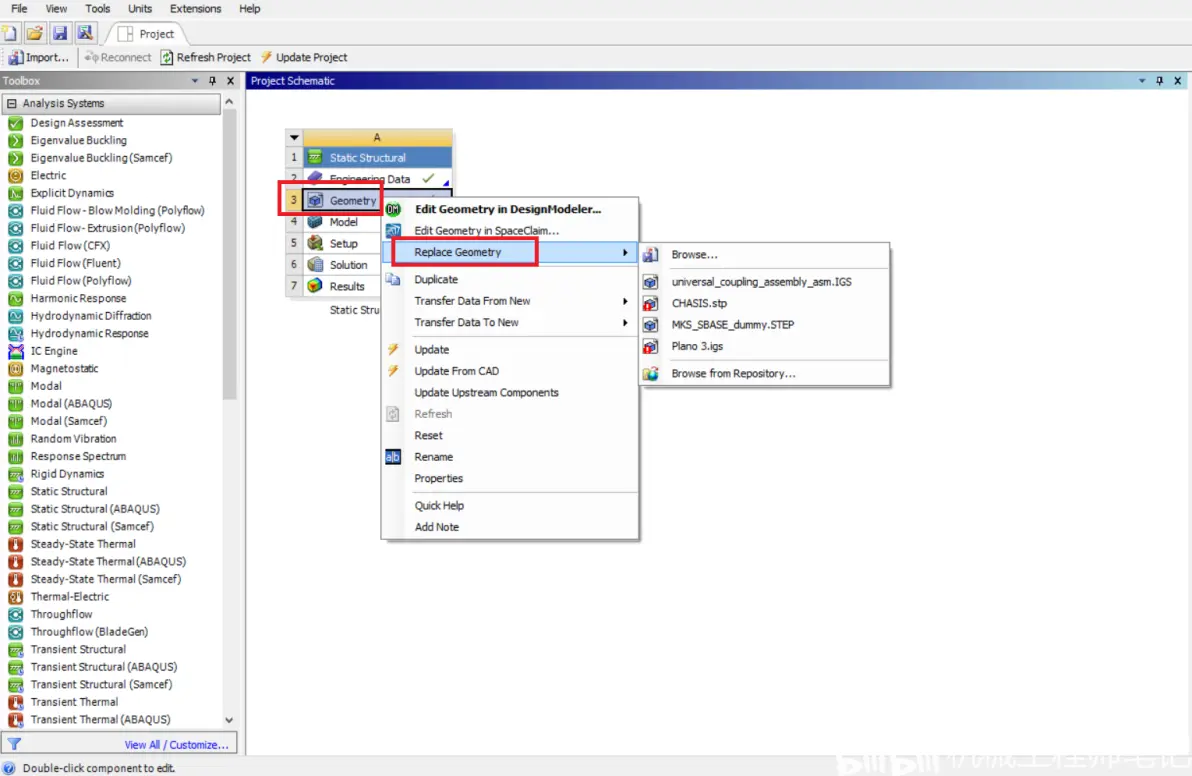

第2步，右键单击geometry→replace geometry→选择模型文件：

第3步，选择model：

第4步，单击assignment，在下拉菜单中选择structural steel，再选择new material：

第5步，右键单击mesh，选择generate mesh：

第6步，生成网格如下图：

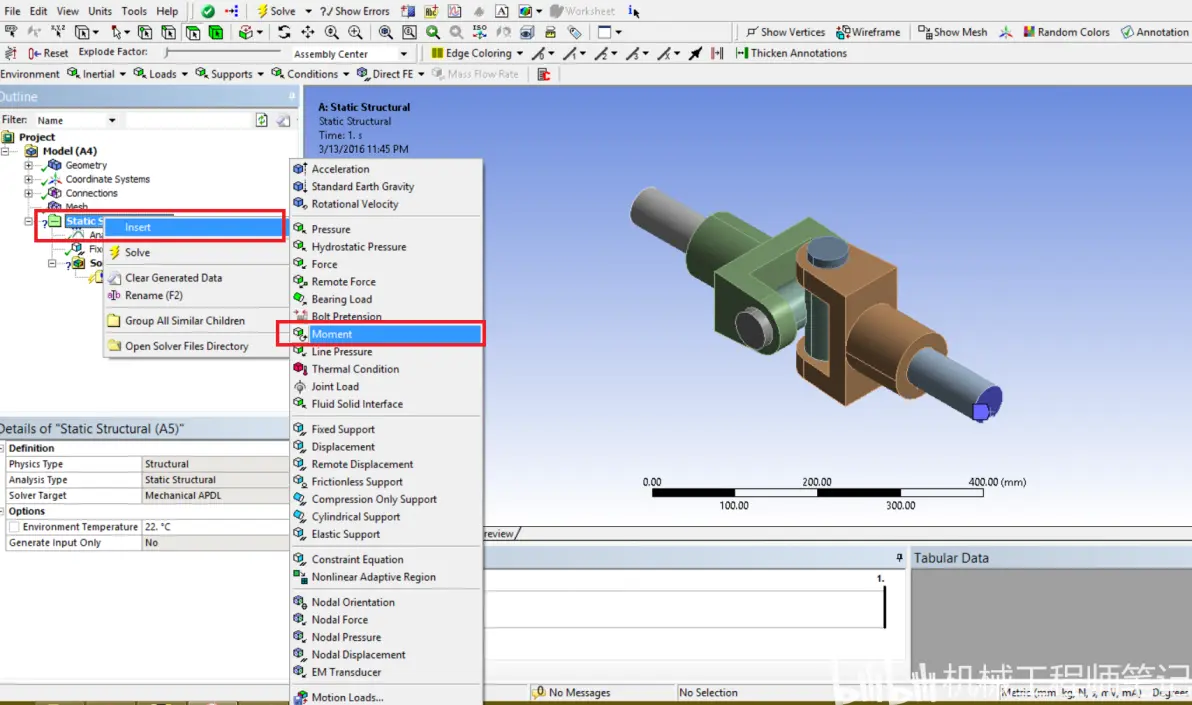

第7步，右键单击static structural→insert→momernt：

第8步，在X component后输入100：

第9步，后右键单击solution，依次选择insert→deformation→total：

第10步，然后右键单击solution，依次单击insert→stress→equivalent：

第11步，依次单击单击tools→stress tool：

第12步，然后右键单击solution，选择solve进行解算：

第13步，解算结果如下，我们就可以查看总变形（total deformation）的结果：

第14步，下图是等效应力（equivalent stress）的结果：

第15步，下图是安全系数safety factor的结果：

与单个零件分析的操作步骤基本相同，看到这里你是否也想尝试一下呢？学习不迷路，欢迎点关注！后续将继续为大家带来ansys有限元分析教程，由浅及深，敬请期待！
