ANSYS静力分析结果提取与解读技巧

静力分析是结构分析的基础,可以得到结构在静载作用下的响应,包括结构的位移、应力、应变和约束反力等,本文通过实例简单介绍ANSYS中如何提取结构静力分析的结果。

1 节点荷载 List Result-Nodal Loads

2 支座反力 List Result-Reaction Solu

3 结构变形 Plot Result-Deformed Shape

4 结构应力(应变)

X-Component of stress X方向应力

Y-Component of stress Y方向应力

Z-Component of stress Z方向应力

XY Shear stress XY方向剪应力

YZ Shear stress YZ方向剪应力

XZ Shear stress XZ方向剪应力

1st Principal stress 第一主应力

2st Principal stress 第二主应力

3st Principal stress 第三主应力

Stress intensity 应力强度(按第三强度理论求出的当量强度,为最大主应力和最小主应力的代数值之差的两倍)

von Mises stress 范式等效应力(一种屈服准则,ANSYS中习惯称为Mises等效应力,遵循材料力学形状改变比能理论,归属弹塑性力学范围)

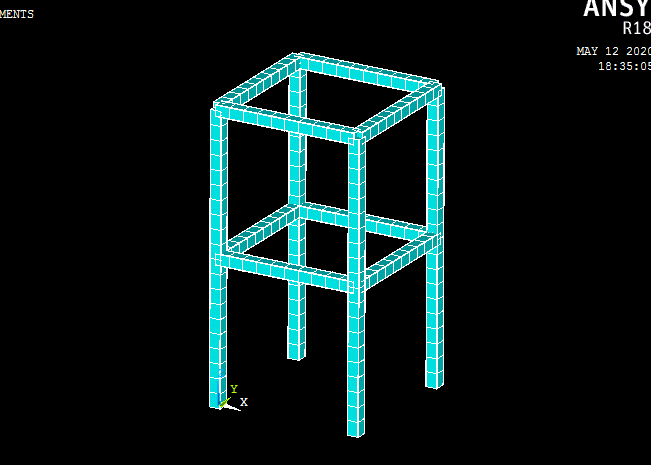

以某框架结构为例:

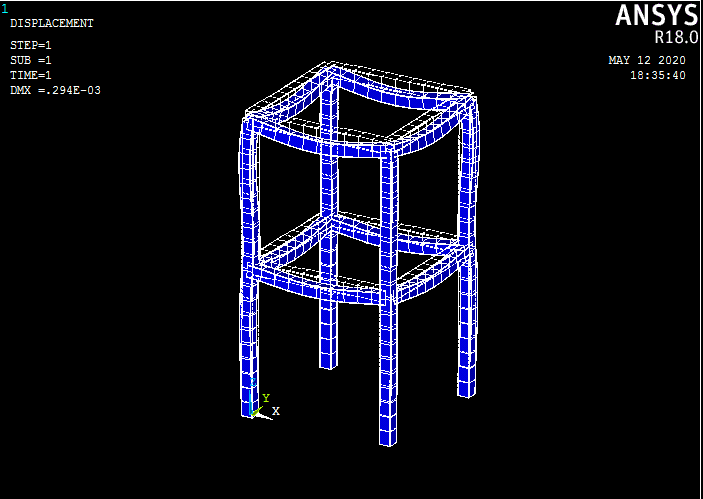

整体结构变形

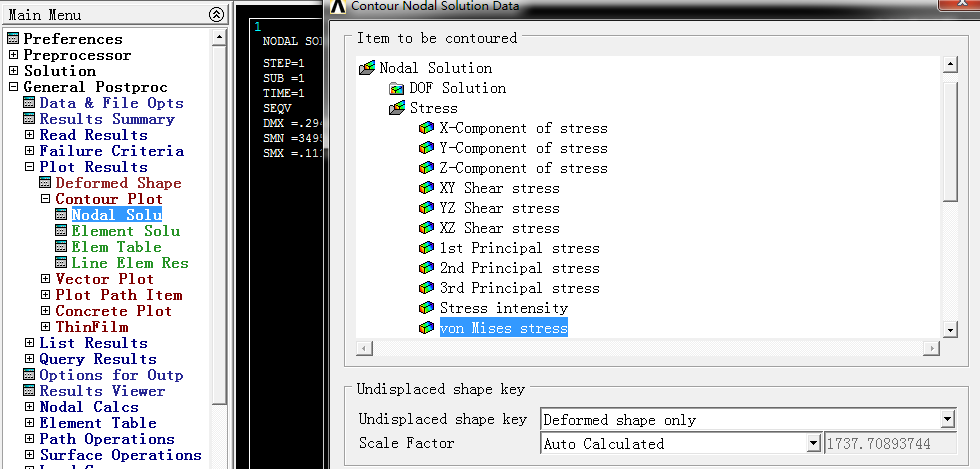

选择结构应力

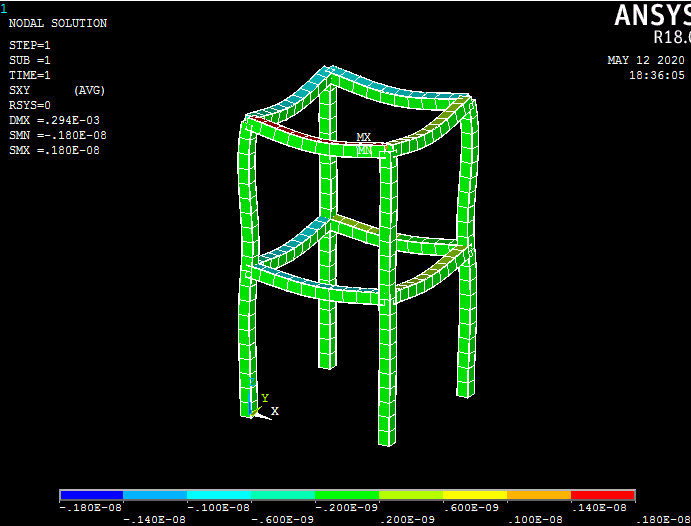

XY方向剪应力

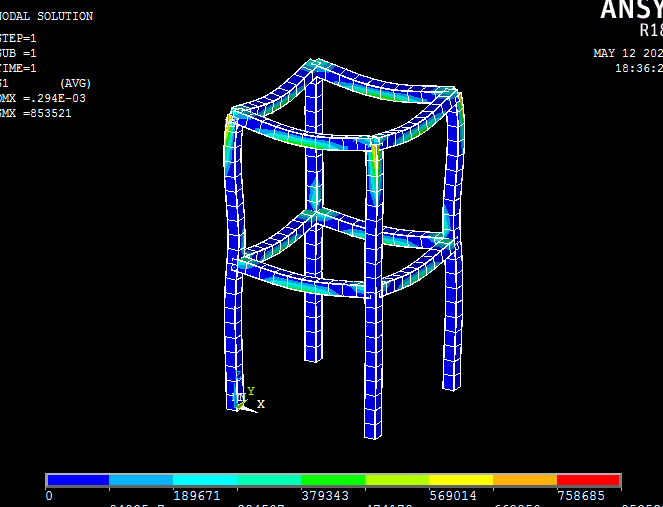

第一主应力


第三主应力

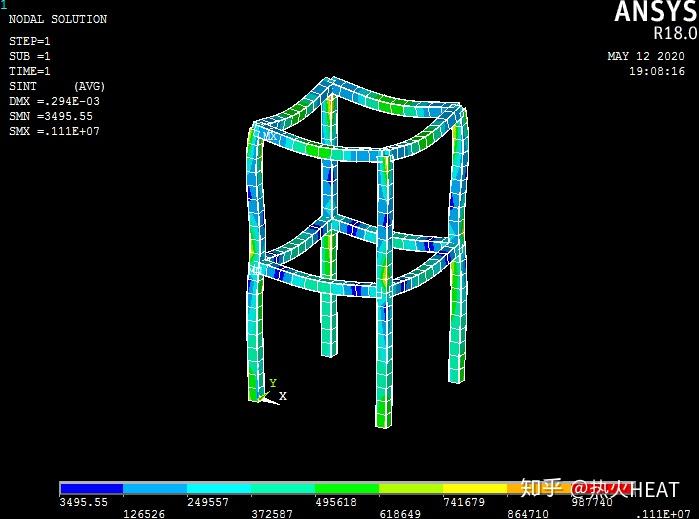

应力强度

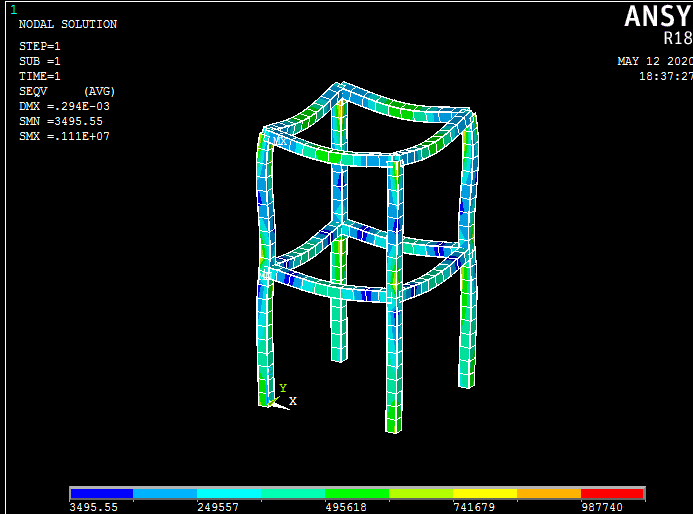

von Mises stress



提取结构轴向力和轴向应力命令流:

ETABLE,FA,SMISC, 1

AVPRIN,0, ,

ETABLE,SA,LS, 1

PRETAB,FA,SA

PLETAB,FA,NOAV

PLETAB,SA,NOAV

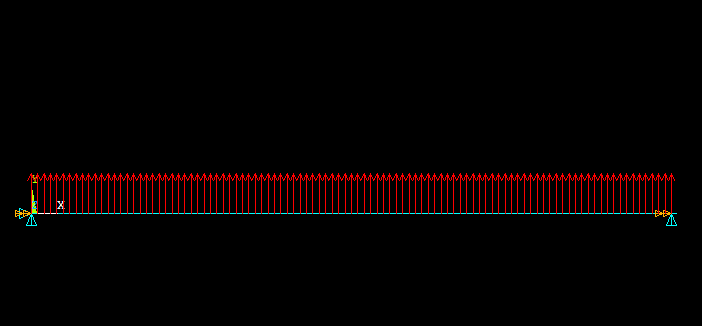

用ANSYS绘制轴力、剪力、弯矩图命令流(以梁单元为例):

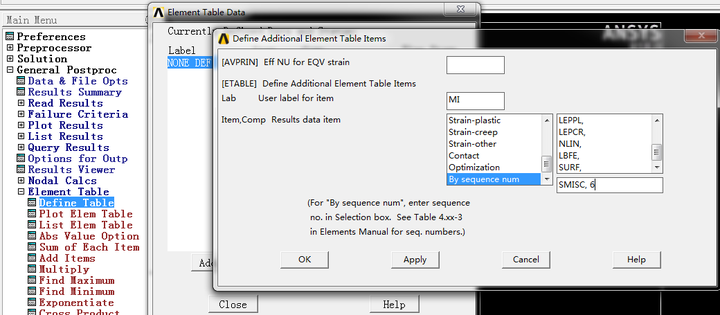

!建立单元表

ETABLE,NI,SMISC,1

ETABLE,NJ,SMISC,7

ETABLE,QI,SMISC,2

ETABLE,QJ,SMISC,8

ETABLE,MI,SMISC,6

ETABLE,MJ,SMISC,12

!画分布图

PLLS,NI,NJ,1.0,0

PLLS,QI,QJ,1.0,0

PLLS,MI,MJ,-1.0,0


GUI操作:









免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
