ANSYS Workbench应力分析:轴向、径向、周向应力提取技巧

算例:使用 Workbench 软件来分析不锈钢材料圆筒内壁受压应力分布。


1.  Workbench 软件提取三个方向 应力 结果

首先计算前需要建立柱坐标系,本例中X Axis为径向,Y Axis 为周向, Z Axis 为轴向。在 Sloution 中分别插入Normal Stress-X ( Orientation 选择 X Axis

)、Normal Stress-Y (Orientation选择Y Axis )、Normal Stress-Z (Orientation选择Z Axis )。

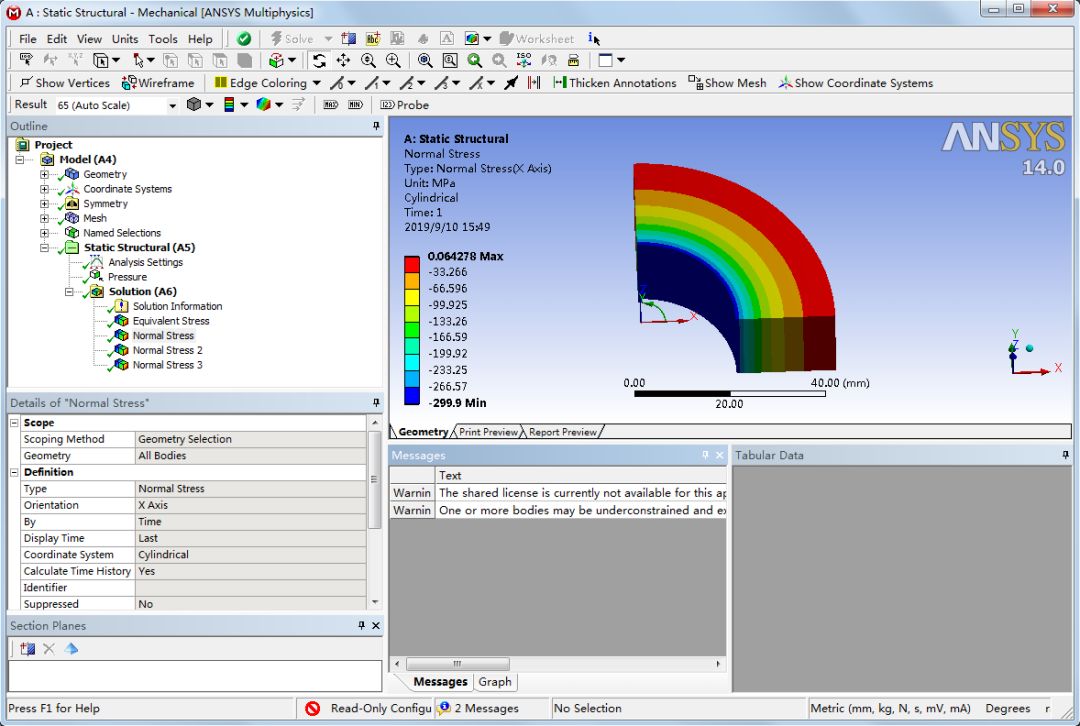

提取径向应力 Normal Stress ( X Axis ) 计算结果,如下图所示:

图 Workbench径向应力云图

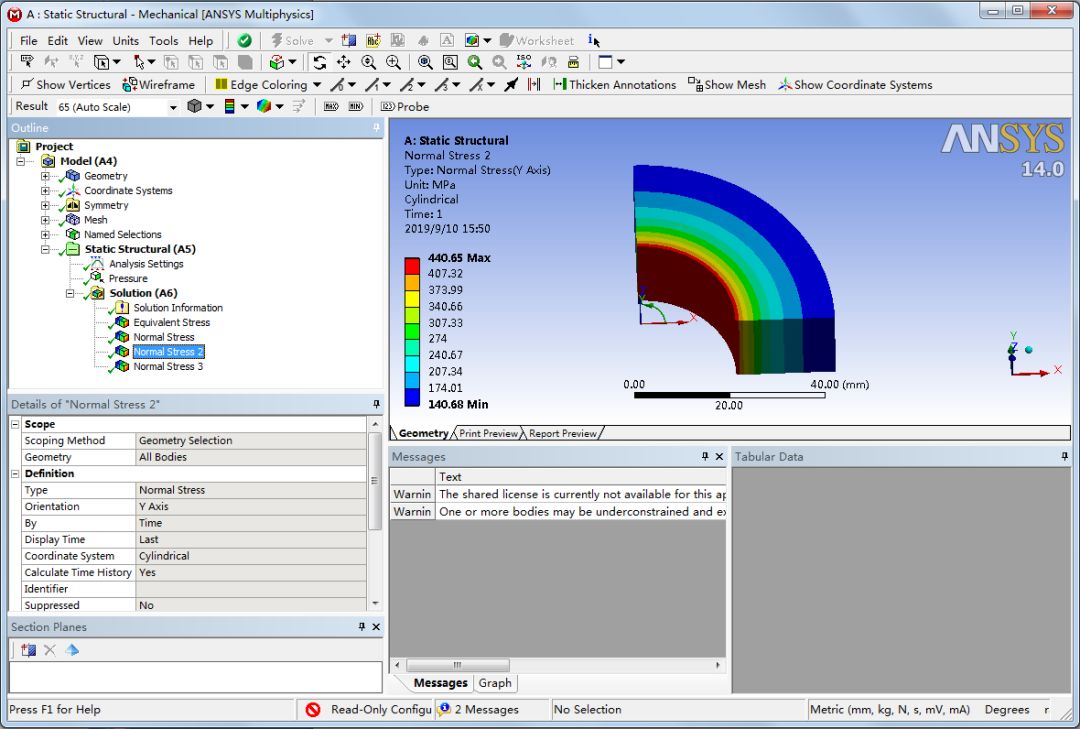

提取周向应力 Normal Stress ( Y Axis )计算结果,如下图所示:

图 Workbench周向应力云图

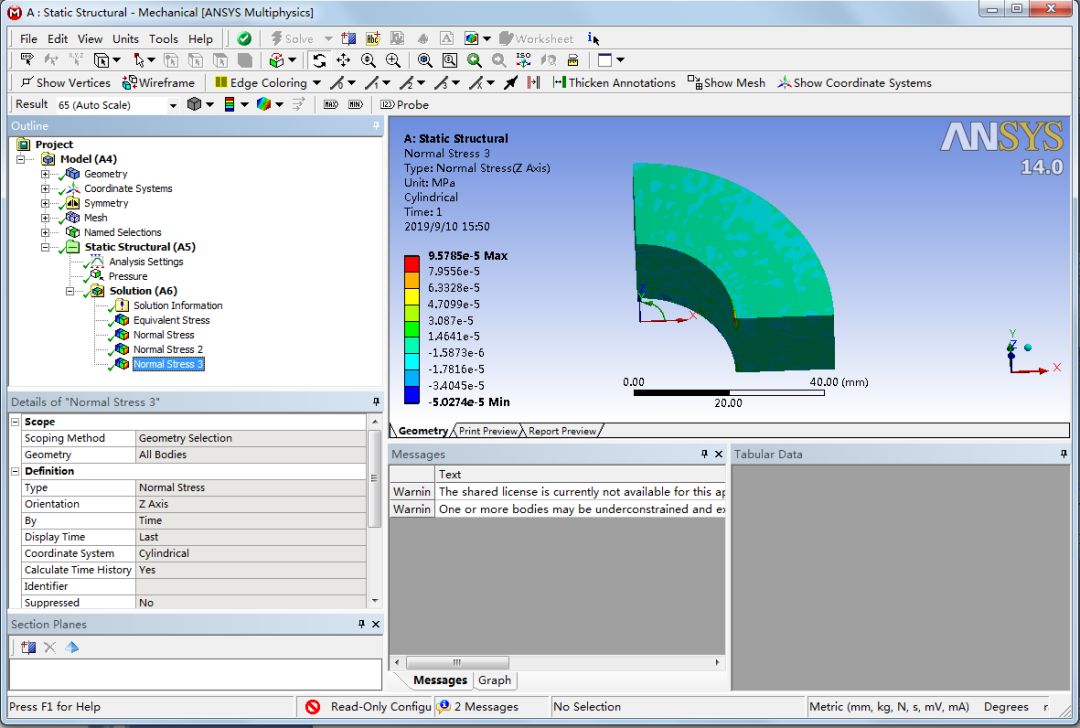

提取轴向应力 Normal Stress ( Z Axis )计算结果,如下图所示:

图 Workbench轴向应力云图




2.  ANSYS 经典 软件提取三个方向 应力 结果

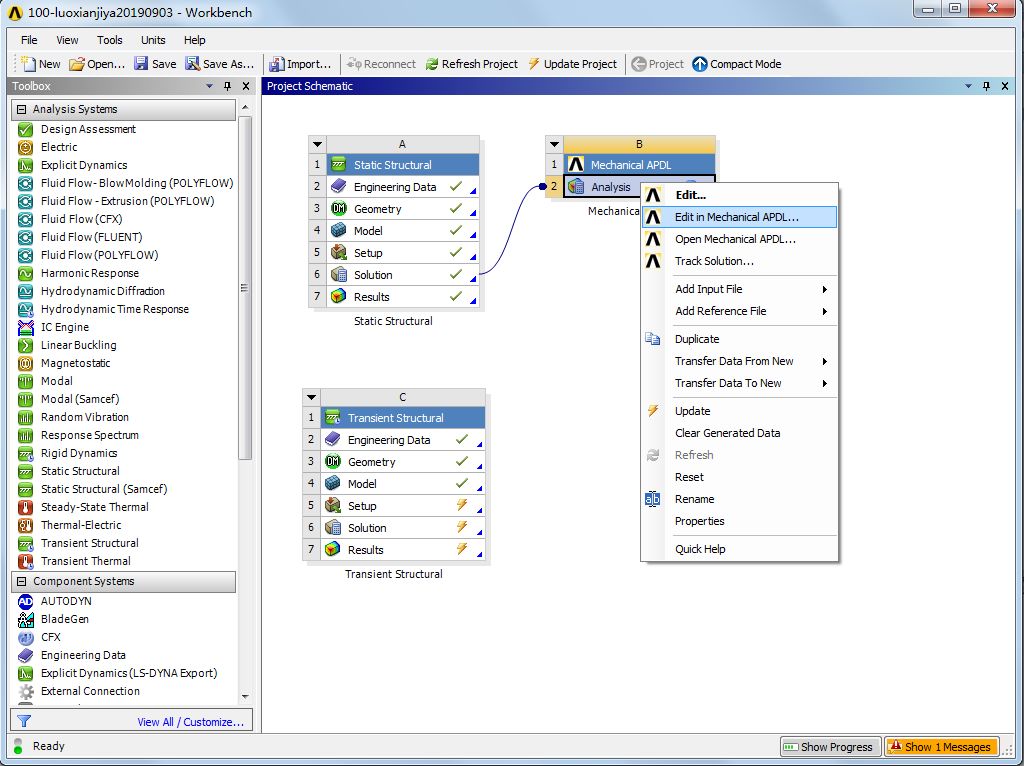

首先使用 ANSYS 经典打开 Workbench 的计算结果文件

图 ANSYS打开Workbench计算结果

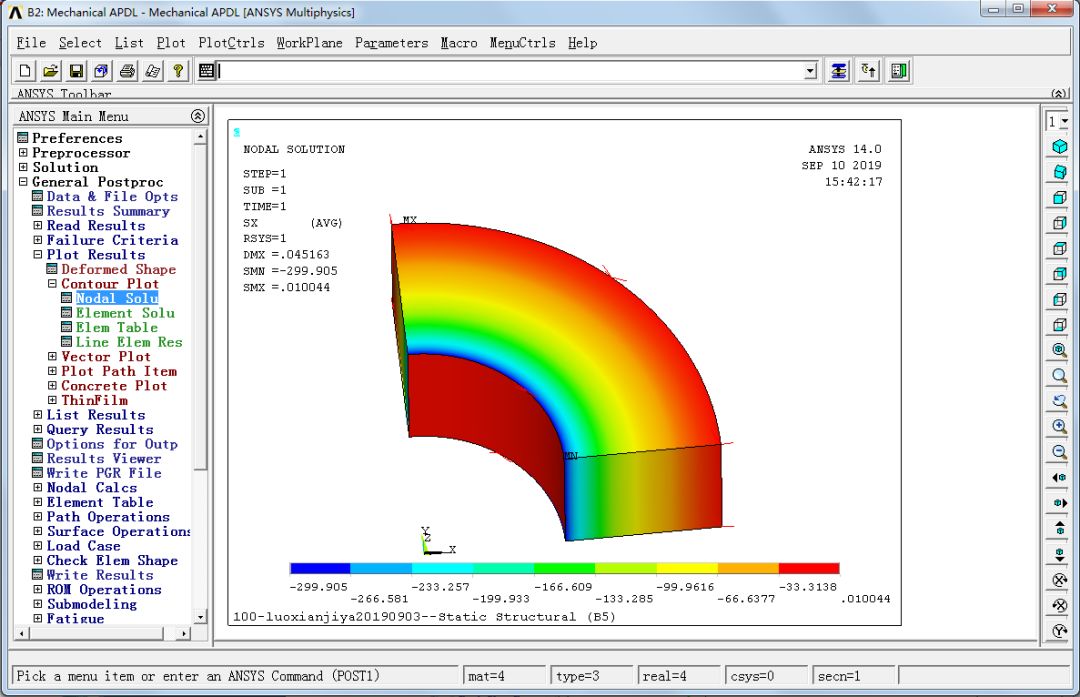

在柱坐标下显示圆柱的径向应力,如下图所示,云图结果与 Workbench 中的 Normal Stress ( X Axis ) 应力值结果一致。

图 ANSYS中径向应力云图

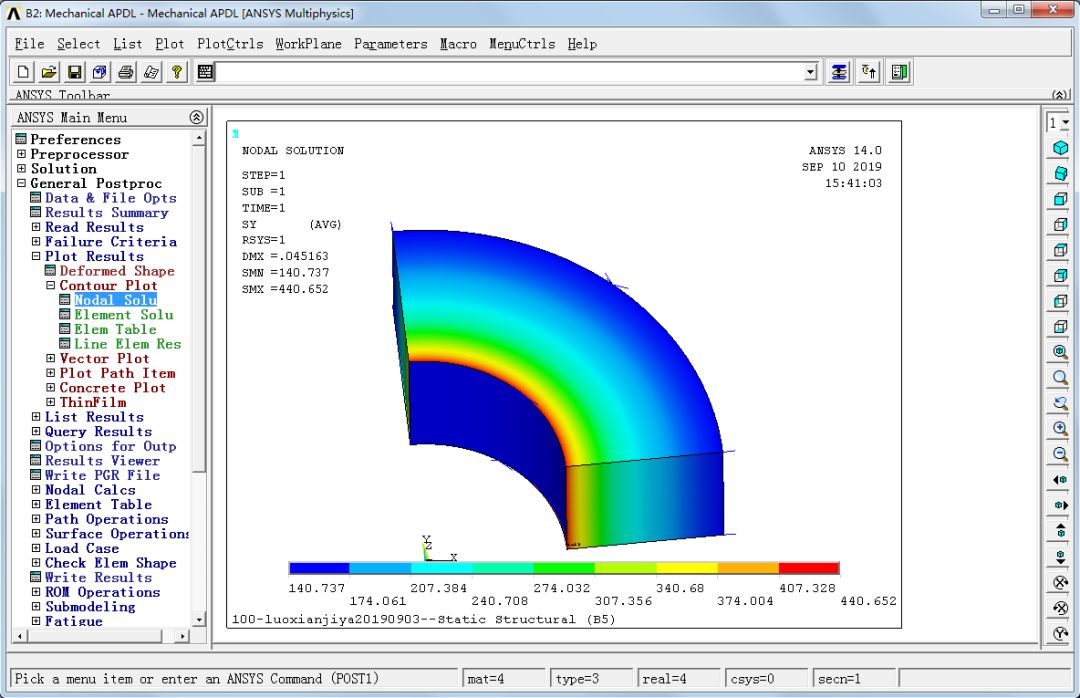

显示圆柱的周向应力,如下图所示,云图结果与 Workbench 中的 Normal Stress ( Y Axis ) 应力值结果一致。

图 ANSYS中周向应力云图

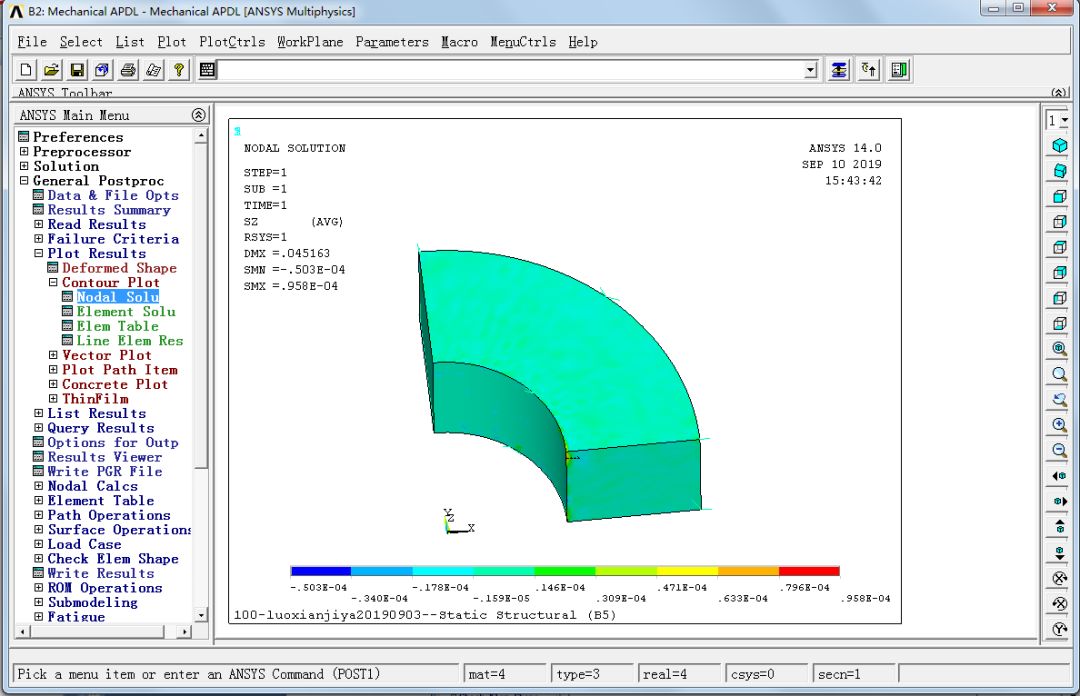

显示圆柱的轴向应力,如下图所示,云图结果与 ANSYS Workbench 中的 Normal Stress ( Z Axis ) 应力值结果一致。

图 ANSYS中轴向应力云图






免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
