Ansys Mechanical反向分析实战技巧分享

当我们求解结构分析时,通常假设一个未发生变形的物体为输入条件,接着我们期望预测出物体的变形情况,并将其作为我们最基本的输出。但是,我们有时可能需要求解反向问题,也就是说,给出已变形的物体,预测出其没有变形的模样。接下来,本文将展示如何设置和执行反向分析操作。

如何利用Ansys Mechanical进行反向分析?的图1

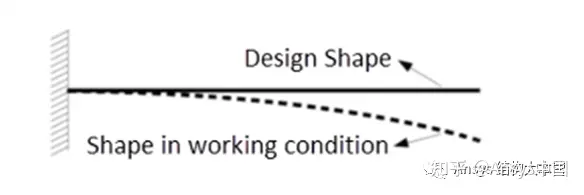

图1.正向分析

如何利用Ansys Mechanical进行反向分析?的图2

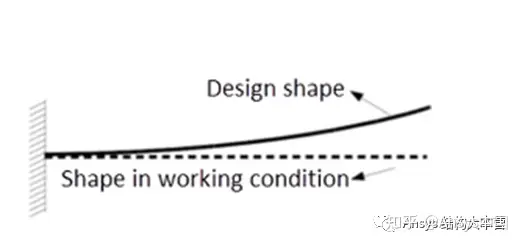

图2.反向分析



示例

想象你需要设计一个叶轮机的转子叶片。常规的办法是在运行状态下设计转子,被称为“热几何”。通常,我们会假定相应的温度、压力、转速等其他负载出现在转子运行过程中。但是,转子在制造出来以后是“冷几何状态”:接近室温,没有旋转,没有空气动力压力。

传统情况下,一旦设计好“热几何”,设计师们会用费时间和资源的人工迭代过程来求解其中非线性问题。Ansys Mechanical中的反向分析可以提供一个很好的办法,即可以根据“热几何”计算出“冷几何”的自动化非线性解决方案。

如何利用Ansys Mechanical进行反向分析?的图3


总结

  • 当一个结构必须在载荷条件下设计,同时要制造的几何形状必须从设计条件中导出时,反向分析法十分有用。
  • 使用反向分析时,需要设置两个分析选项:“Inverse Option”选项设置为“Yes”,“Large Deflection”选项设置为“on”。
  • 循环测试(“热几何”→反向分析→“冷几何”→正向分析→重新得到的“热几何”,将两个“热几何”结果比对)有利于验证反向设计的结果。
